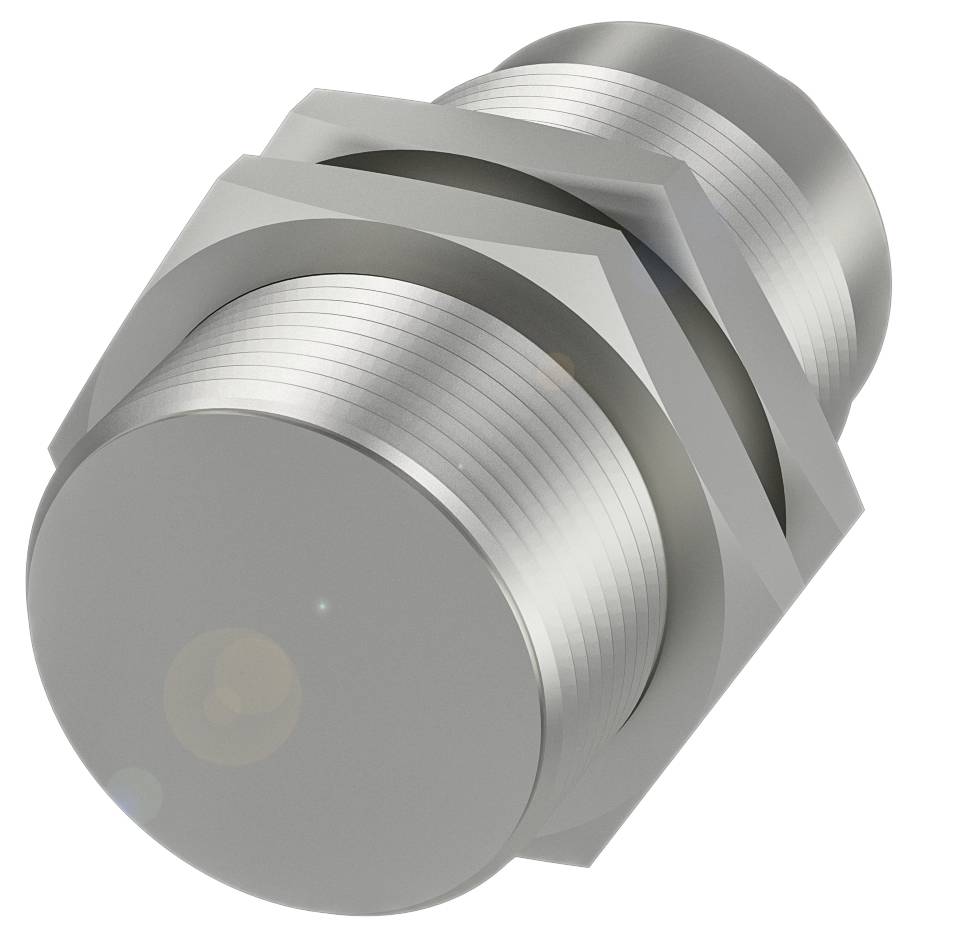

Name: BALLUFF Inductieve sensor Inductief BES02YF BES02YF M30 Vlak PNP (Ø x l) 30 mm x 63.50 mm
Brand: BALLUFF
SKU: 3417221
Availability: BackOrder

Highlights & Details

Balluff BES02YF cilindrische uitvoering voor hoogdrukbestendige toepassingen

Afmetingen: Ø 30 x 63,5 mm
Model: M30x1.5
Inbouw: compact
Bereik: 20 mm
Schakeluitgang: PNP NO-contact

Technische specificaties

Belangrijkste kenmerken:Afmeting: Ø 30 x 63,5 mm
Actief oppervlak, materiaal: Roestvrij staal (1.4305)
Aansluiting: Connector, M12x1-stekker, 4-polig
Model: M30x1.5
Bedrijfsspanning Ub: 10...30 VDC
Druksterkte max. 40 bar
Inbouw: compact
Behuizingsmateriaal: roestvrij staal
Bereik: 20 mm
Schakeluitgang: PNP NO-contact
Schakelfrequentie: 100 Hz
Veiligheidsklasse: IP67
Omgevingstemperatuur: -25...70 °C.
Extra kenmerken:
Afmetingen: Ø 30 x 63,5 mm
Bedrijfsspanningsweergave: nee
Functieweergave: Ja
Uitgangsweerstand Ra: 47.0 kOhm
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 200 mA
Nominale isolatiespanning Ui: 75 V DC
Nominale kortsluitstroom: 100 A.
Stand-by kabel tv max.: 35 ms
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Kleinste bedrijfsstroom in: 0 mA
Belastcapaciteit max. bij UE: 1 μF
Nullaststroom IO max., gedempt: 16 mA
Nullaststroom IO max., ongedempt: 9 mA
Reststroom lr max.: 100 μA
Restrimpel max. (% van UE): 15%
Schakelfrequentie: 100 Hz
Spanningsval statisch max.: 2 V.
Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: Ja
Beveiligde schakelafstand SA: 16 mm
Hysterese H max. (% van SR): 15,0%
Nominale schakelafstand SN: 20 mm
Realschakelafstand SR: 20 mm
Realschakelafstand SR, tolerantie: ±10%
Temperatuurafwijking max. (% van SR): 10%
Herhalingsnauwkeurigheid max. (% van SR): 5,0%
MTTF (40 °C): 340 A.
Actief oppervlak, materiaal: Roestvrij staal (1.4305)
Aanhaalmoment: 80 Nm ±10%
Formaat: M30x1.5
Bevestigingslengte: 42.00 mm
Inbouw: Inbouwbaar
Schakeluitgang: PNP NO-contact
Schakelafstandssymbool: ■
Behuizingsmateriaal: roestvrij staal
En 60068-2-27, shock: Halve sinus, 30 gn, 11 ms
En 60068-2-6, vibratie: 55 Hz, amplitude 1 mm, 3x30 min.
Veiligheidsklasse: IP67
Omgevingstemperatuur: -25...70 °C.
Verontreinigingsgraad: 3
Druksterkte max. 40 bar
Drukbestendigheid, opmerking: Drukbestendig

Soortnaam: Inductieve sensor

Type: BES02YF

Min. voedingsspanning: 10.0 V

Max. voedingsspanning: 30.0 V

Voedingsspanning: 10.0 - 30.0 V

: 1x NO

Schakelafstand (max.): 16 mm

Uitgangen: PNP

Materiaal (behuizing): RVS

Uitvoering: Inductief

Materiaaleigenschap: Roestvast

Type inbouw: Vlak

Grootte: M30

Aansluiting: M12, 4-polig

Min. temperatuur: -25 °C

Max. temperatuur: 70 °C

: IP67

: 63.50 mm

Diameter: 30 mm

Afm.: (Ø x l) 30 mm x 63.50 mm

Inhoud: 1 stuk(s)

Nominale spanning: 24 V

Schakelfrequentie: 100 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3417221 BALLUFF Inductieve sensor Inductief BES02YF BES02YF M30 Vlak PNP (Ø x l) 30 mm x 63.50 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3417221 BALLUFF Inductieve sensor Inductief BES02YF BES02YF M30 Vlak PNP (Ø x l) 30 mm x 63.50 mm

Omschrijving

Onze krachtige inductieve sensoren houden een druk van maximaal 500 bar aan. Ze zijn daarom perfect geschikt voor de positiebewaking van uw hydrauliek, zoals voor de eindcontrole van hydraulische cilinders of de bewaking van klepposities. Afmeting=Ø 30 x 63,5 mm, model=M30x1.5, inbouw=vlak, bereik=20 mm, schakeluitgang=PNP NO-NO-contact, schakelfrequentie = 100 Hz, materiaal behuizing = roestvrij staal, actief oppervlak, materiaal = roestvrij staal (1.4305), aansluiting = connector, M12x1-stekker, 4-polig, bedrijfsspanning Ub=10...30 VDC, omgevingstemperatuur=-25...70 °C, beschermingsklasse=IP67, goedkeuring/conformiteit = CecULusEACWEEE

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Onze krachtige inductieve sensoren houden een druk van maximaal 500 bar aan. Ze zijn daarom perfect geschikt voor de positiebewaking van uw hydrauliek, zoals voor de eindcontrole van hydraulische cilinders of de bewaking van klepposities. Afmeting=Ø 30 x 63,5 mm, model=M30x1.5, inbouw=vlak, bereik=20 mm, schakeluitgang=PNP NO-NO-contact, schakelfrequentie = 100 Hz, materiaal behuizing = roestvrij staal, actief oppervlak, materiaal = roestvrij staal (1.4305), aansluiting = connector, M12x1-stekker, 4-polig, bedrijfsspanning Ub=10...30 VDC, omgevingstemperatuur=-25...70 °C, beschermingsklasse=IP67, goedkeuring/conformiteit = CecULusEACWEEE

De teksten voor dit artikel zijn automatisch vertaald.
