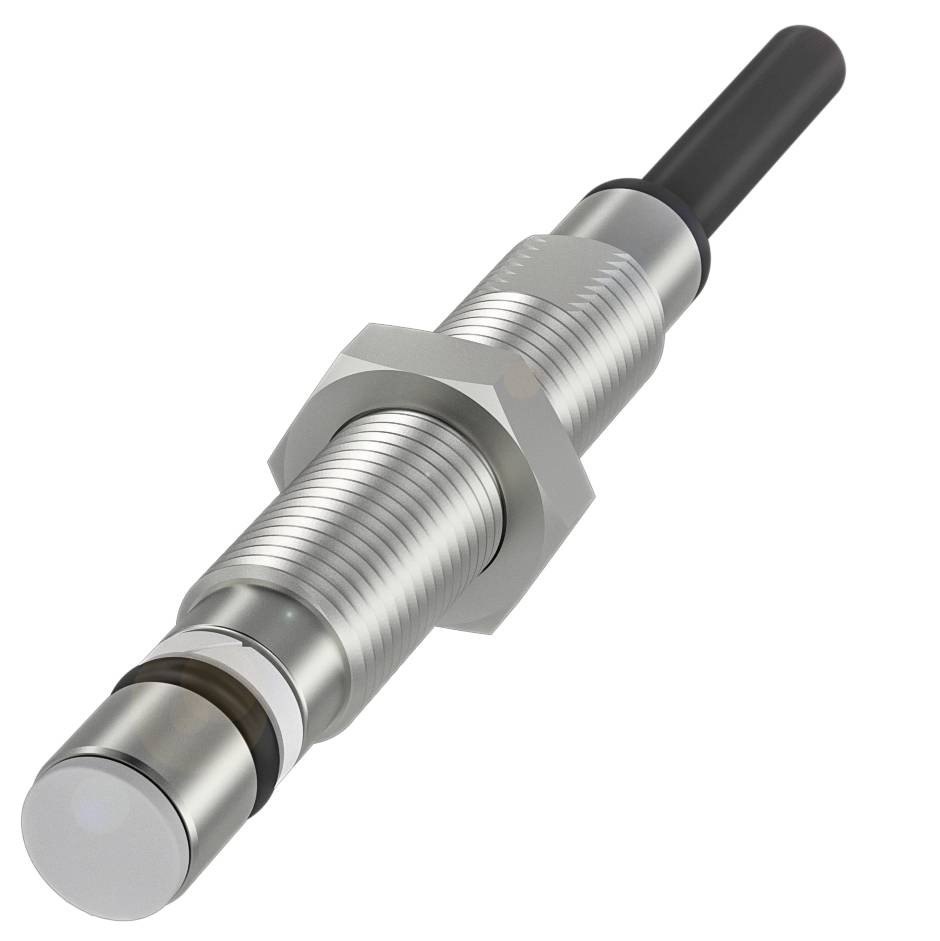

Name: BALLUFF Inductieve sensor Inductief BHS006U BHS006U M5 Vlak PNP (Ø x l) 5 mm x 32.00 mm Piece
Brand: BALLUFF
SKU: 3416078
Availability: BackOrder

Highlights & Details

Balluff BHS006U cilindrische uitvoering voor hoogdrukbestendige toepassingen

Afmetingen: Ø 5 x 32 mm
Model: M5x0.5
Inbouw: compact
Bereik: 1 mm
Schakeluitgang: PNP NO-contact

Technische specificaties

Belangrijkste kenmerken:Afmeting: Ø 5 x 32 mm
Actief oppervlak, materiaal: Keramiek
Aansluiting: Kabel, 2.00 m, PUR
Model: M5x0.5
Bedrijfsspanning Ub: 10...30 VDC
Druksterkte max. 500 bar
Inbouw: compact
Behuizingsmateriaal: roestvrij staal
Bereik: 1 mm
Schakeluitgang: PNP NO-contact
Schakelfrequentie: 3000 Hz
Beschermingsklasse: IP68
Omgevingstemperatuur: -25...80 °C.
Extra kenmerken:
Afmetingen: Ø 5 x 32 mm
Bevestiging: M5x0.5
Bedrijfsspanningsweergave: nee
Functieweergave: nee
Uitgangsweerstand Ra: open collector
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 100 mA
Nominale isolatiespanning Ui: 75 V DC
Nominale kortsluitstroom: 100 A.
Stand-by kabel tv max.: 25 ms
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Kleinste bedrijfsstroom in: 10 mA
Belastcapaciteit max. bij UE: 0,4 μF
Nullaststroom IO max., gedempt: 10 mA
Nullaststroom IO max., ongedempt: 7 mA
Reststroom lr max.: 100 μA
Restrimpel max. (% van UE): 10%
Schakelfrequentie: 3000 Hz
Spanningsval statisch max.: 2,5 V.
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: nee
Beveiligde schakelafstand SA: 0,8 mm
Hysterese H max. (% van SR): 15,0%
Nominale schakelafstand SN: 1 mm
Realschakelafstand SR: 1 mm
Realschakelafstand SR, tolerantie: ±10%
Temperatuurafwijking max. (% van SR): 10%
Herhalingsnauwkeurigheid max. (% van SR): 10.0%
Actief oppervlak, materiaal: Keramiek
Aanhaalmoment: 1 Nm ±10%
Formaat: M5x0.5
Bevestigingslengte: 19.50 mm
Inbouw: Inbouwbaar
Aansluitmethode: Kabel, 2.00 m, PUR
Kabeldiameter D: 2.50 mm
Kabellengte L: 2 m.
Behuizingsmateriaal: roestvrij staal
Mantelmateriaal: PUR
Aantal geleiders: 3
Leidingdoorsnede 0.10 mm²
Afdichtingsmateriaal: NBR 70
Steunringmateriaal: PTFE
Afdichtring, grootte: 2,35 × 1 mm
Druksterkte max. 500 bar
Drukbestendigheid, opmerking: Oliedrukbestendig

: Piece

Soortnaam: Inductieve sensor

Type: BHS006U

Min. voedingsspanning: 10.0 V

Max. voedingsspanning: 30.0 V

Voedingsspanning: 10.0 - 30.0 V

: 1 PNP

Schakelafstand (max.): 0.8 mm

Uitgangen: PNP

Materiaal (behuizing): RVS

Uitvoering: Inductief

Type inbouw: Vlak

Grootte: M5

Aansluiting: M5

Kabellengte: 2.00 m

Min. temperatuur: -25 °C

Max. temperatuur: 80 °C

: IP68

: 32.00 mm

Diameter: 5 mm

Afm.: (Ø x l) 5 mm x 32.00 mm

Inhoud: 1 stuk(s)

Nominale spanning: 24 V

Schakelfrequentie: 3000 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3416078 BALLUFF Inductieve sensor Inductief BHS006U BHS006U M5 Vlak PNP (Ø x l) 5 mm x 32.00 mm Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3416078 BALLUFF Inductieve sensor Inductief BHS006U BHS006U M5 Vlak PNP (Ø x l) 5 mm x 32.00 mm Piece

Omschrijving

Onze krachtige inductieve sensoren BH'S houden een druk van maximaal 500 bar aan. Ze zijn daarom perfect geschikt voor de positiebewaking van uw hydrauliek, zoals bij de eindpositiecontrole van hydraulische cilinders of de bewaking van klepposities. De belastbaarheid wordt mogelijk gemaakt door media-bestendige behuizingsmaterialen en een speciaal lekproces. Voor uw individuele toepassingen bieden wij u verschillende bouwvormen en een uitgebreid programma met verschillende behuizingsdiameters en schroefdraadmaten. Afmeting = Ø 5 x 32 mm, model = M5x0.5, inbouw = vlak, bereik = 1 mm, schakeluitgang = PNP NO-NO-NO-NO-NO, schakelfrequentie = 3000 Hz, materiaal behuizing = roestvrij staal, actief oppervlak, materiaal = keramiek, aansluiting = kabel, 2.00 m, PUR, bedrijfsspanning Ub = 10...30 VDC, omgevingstemperatuur = -25...80 °C, drukbestendigheid max. = 500 bar, beschermingsklasse = IP68, goedkeuring/conformiteit = CE CE, UKCA, cULus, WEEE
