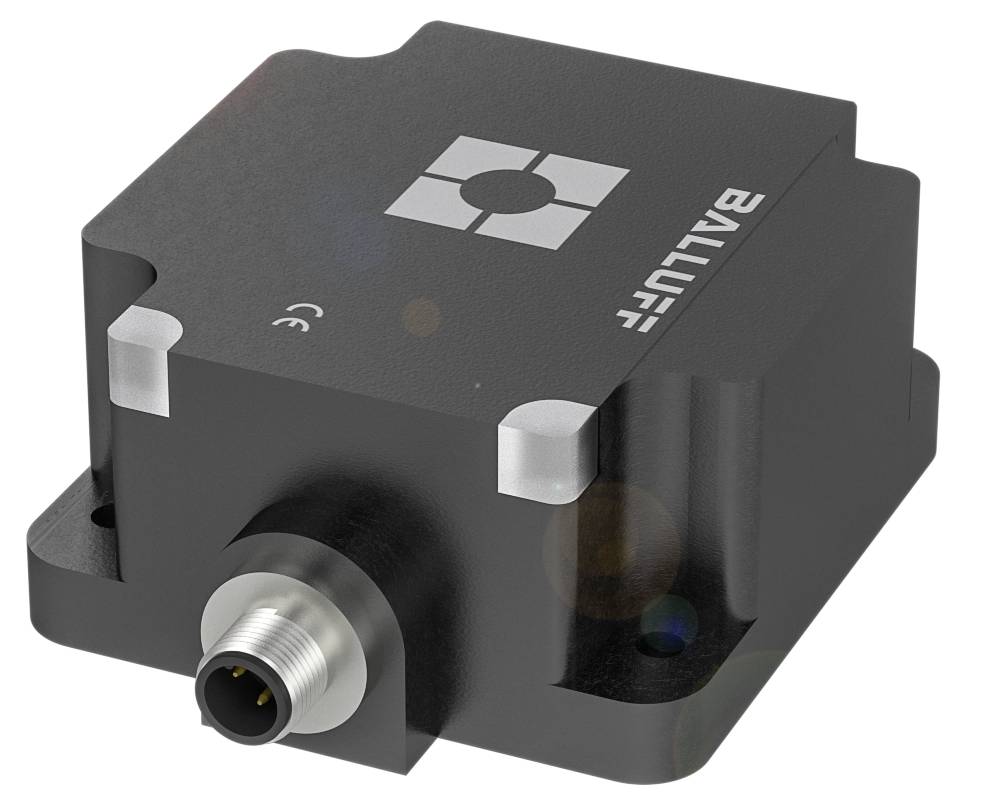

Name: BALLUFF Naderingsschakelaar Inductief BES Q80KA-PAH50F-S04Q BES0226 80 x 80 mm Niet vlak PNP, NO, PNP, NC (l x b x h) 10
Brand: BALLUFF
SKU: 3417208
Availability: BackOrder

Highlights & Details

Balluff BES0226 vierkante uitvoering met 80 mm hoogte

Afmeting: 106 x 80 x 40 mm
Model: 80x80
Inbouw: Niet vlak
Bereik: 50 mm
Schakeluitgang: PNP NO-contact/NC-contact

Technische specificaties

Belangrijkste kenmerken:Afmeting: 106 x 80 x 40 mm
Actief oppervlak, materiaal: PBT, GF30
Aansluiting: Connector, M12x1-stekker, 4-polig
Model: 80x80
Bedrijfsspanning Ub: 10...55 VDC
Inbouw: Niet vlak
Materiaal behuizing: PBT, GF30
Bereik: 50 mm
Schakeluitgang: PNP NO-contact/NC-contact
Schakelfrequentie: 50 Hz
Veiligheidsklasse: IP67
Omgevingstemperatuur: -25...70 °C.
Extra kenmerken:
Afmeting: 106 x 80 x 40 mm
Bedrijfsspanningsindicatie: Ja
Functieweergave: Ja
Uitgangsweerstand Ra: 33.0 kOhm + D/33.0 kOhm + D
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 200 mA
Nominale isolatiespanning [Ui]: 250 V AC
Nominale kortsluitstroom: 100 A.
Stand-by kabel tv max.: 150 ms
Bedrijfsspanning Ub: 10...55 VDC
Gebruikscategorie: DC-13
Kleinste bedrijfsstroom in: 0 mA
Belastcapaciteit max. bij UE: 0,5 μF
Nullaststroom IO max., gedempt: 15 mA
Nullaststroom IO max., ongedempt: 12 mA
Reststroom lr max. 20 μA
Restrimpel max. (% van UE): 10%
Schakelfrequentie: 50 Hz
Veiligheidsklasse: II
Spanningsval statisch max.: 2,5 V.
Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: Ja
Beveiligde schakelafstand SA: 40 mm
Hysterese H max. (% van SR): 15,0%
Nominale schakelafstand SN: 50 mm
Realschakelafstand SR: 50 mm
Realschakelafstand SR, tolerantie: ±10%
Temperatuurafwijking max. (% van SR): 10%
Herhalingsnauwkeurigheid max. (% van SR): 5,0%
MTTF (40 °C): 785 A.
Actief oppervlak, materiaal: PBT, GF30
Aandraaimoment: 3 Nm
Formaat: 80x80
Schakeluitgang: PNP NO-contact/NC-contact
Materiaal behuizing: PBT, GF30
En 60068-2-27, shock: Halve sinus, 30 gn, 11 ms
En 60068-2-6, vibratie: 55 Hz, amplitude 1 mm, 3x30 min.
Veiligheidsklasse: IP67
Omgevingstemperatuur: -25...70 °C.
Verontreinigingsgraad: 3
Inbouwinterface: Niet vlak

: Single

Soortnaam: Naderingsschakelaar

Type: BES Q80KA-PAH50F-S04Q

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 55 V/DC

Voedingsspanning: 10 - 55 V/DC

: Antivalent

Schakelafstand (max.): 50 mm

Uitgangen: PNP, NO
PNP, NC

Materiaal (behuizing): PBT

Uitvoering: Inductief

Materiaaleigenschap: Glasvezelversterkt

Type inbouw: Niet vlak

Grootte: 80 x 80 mm

Aansluiting: M12, 4-polig

Min. temperatuur: -25 °C

Max. temperatuur: 70 °C

: IP67

: 106 mm

Breedte: 80 mm

Hoogte: 40 mm

Afm.: (l x b x h) 106 x 80 x 40 mm

Inhoud: 1 stuk(s)

Nominale spanning: 24 V

Schakelfrequentie: 50 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3417208 BALLUFF Naderingsschakelaar Inductief BES Q80KA-PAH50F-S04Q BES0226 80 x 80 mm Niet vlak PNP, NO, PNP, NC (l x b x h) 10

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3417208 BALLUFF Naderingsschakelaar Inductief BES Q80KA-PAH50F-S04Q BES0226 80 x 80 mm Niet vlak PNP, NO, PNP, NC (l x b x h) 10

Omschrijving

Onze inductieve standaardsensoren BES voor de herkenning van elektrisch geleidende metalen objecten zijn robuust en betrouwbaar. Met een breed scala van meer dan 500 series bieden wij voor elke toepassing de passende inductieve sensor. De wereldwijd gebruikte techniek beschikt over een optimale prijs-prestatieverhouding en is ook bij hoge aantallen stuks in korte tijd leverbaar. Afmeting = 106 x 80 x 40 mm, model = 80x80, inbouw = niet vlak, bereik = 50 mm, schakeluitgang = PNP NO NO NO NO/NC, schakelfrequentie = 50 Hz, behuizingsmateriaal = PBT, GF30, actief oppervlak, materiaal = PBT, GF30, aansluiting = connector, M12x1-stekker, 4-polig, bedrijfsspanning Ub = 10...55 VDC, omgevingstemperatuur = -25...70 °C, beschermingsklasse = IP67, goedkeuring/conformiteit = CE CE, UKCA, WEEE

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Onze inductieve standaardsensoren BES voor de herkenning van elektrisch geleidende metalen objecten zijn robuust en betrouwbaar. Met een breed scala van meer dan 500 series bieden wij voor elke toepassing de passende inductieve sensor. De wereldwijd gebruikte techniek beschikt over een optimale prijs-prestatieverhouding en is ook bij hoge aantallen stuks in korte tijd leverbaar. Afmeting = 106 x 80 x 40 mm, model = 80x80, inbouw = niet vlak, bereik = 50 mm, schakeluitgang = PNP NO NO NO NO/NC, schakelfrequentie = 50 Hz, behuizingsmateriaal = PBT, GF30, actief oppervlak, materiaal = PBT, GF30, aansluiting = connector, M12x1-stekker, 4-polig, bedrijfsspanning Ub = 10...55 VDC, omgevingstemperatuur = -25...70 °C, beschermingsklasse = IP67, goedkeuring/conformiteit = CE CE, UKCA, WEEE

De teksten voor dit artikel zijn automatisch vertaald.
