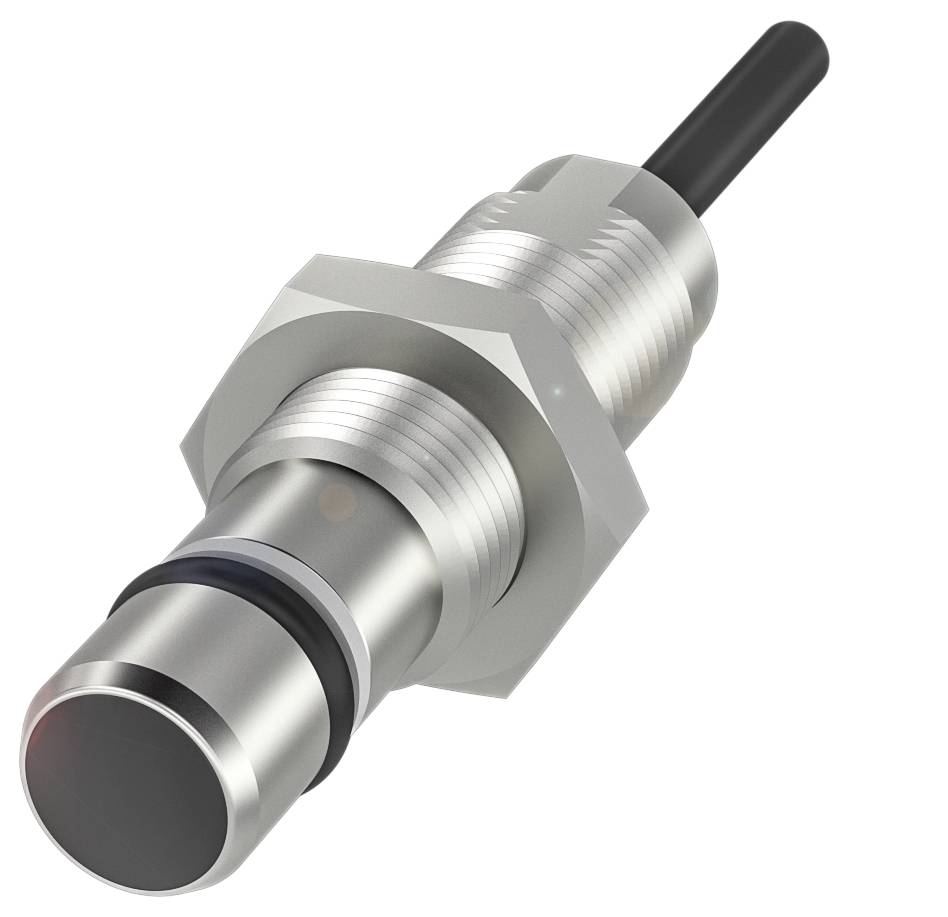

Name: BALLUFF Sensor Inductief BES 516-300-S240-D-PU-03 BHS002H Vlak PNP, NO (Ø x l) 12 mm x 47 mm
Brand: BALLUFF
SKU: 3417013
Availability: BackOrder

Highlights & Details

Balluff BHS002H hogedrukbestendige inductieve sensoren

Afmetingen: Ø 12 x 47 mm
Model: M12x1
Inbouw: compact
Bereik: 1.5 mm
Schakeluitgang: PNP NO-contact

Technische specificaties

Belangrijkste kenmerken:Afmeting: Ø 12 x 47 mm
Actief oppervlak, materiaal: EP
Aansluiting: Kabel, 3.00 m, PUR
Model: M12x1
Bedrijfsspanning Ub: 10...30 VDC
Druksterkte max. 500 bar
Inbouw: compact
Behuizingsmateriaal: roestvrij staal
Bereik: 1.5 mm
Schakeluitgang: PNP NO-contact
Schakelfrequentie: 2000 Hz
Beschermingsklasse: IP68
Omgevingstemperatuur: -25...80 °C.
Extra kenmerken:
Afmetingen: Ø 12 x 47 mm
Bevestiging: M12x1
Bedrijfsspanningsweergave: nee
Functieweergave: nee
Uitgangsweerstand Ra: 150,0 kOhm
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 200 mA
Nominale isolatiespanning Ui: 75 V DC
Nominale kortsluitstroom: 100 A.
Stand-by kabel tv max.: 50 ms
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Kleinste bedrijfsstroom in: 0 mA
Belastcapaciteit max. bij UE: 1 μF
Nullaststroom IO max., gedempt: 8 mA
Nullaststroom IO max., ongedempt: 3 mA
Reststroom lr max. 10 μA
Restrimpel max. (% van UE): 15%
Schakelfrequentie: 2000 Hz
Spanningsval statisch max.: 2,2 V.
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: Ja
Beveiligde schakelafstand SA: 1,2 mm
Hysterese H max. (% van SR): 15,0%
Nominale schakelafstand SN: 1,5 mm
Realschakelafstand SR: 1,5 mm
Realschakelafstand SR, tolerantie: ±10%
Temperatuurafwijking max. (% van SR): 10%
Herhalingsnauwkeurigheid max. (% van SR): 5,0%
MTTF (40 °C): 855 A.
Actief oppervlak, materiaal: EP
Aanhaalmoment: 20 Nm ±10%
Formaat: M12x1
Bevestigingslengte: 20,00 mm
Inbouw: Inbouwbaar
Aansluitmethode: Kabel, 3.00 m, PUR
Kabeldiameter D: 3.50 mm
Kabellengte L: 3 m.
Behuizingsmateriaal: roestvrij staal
Mantelmateriaal: PUR
Aantal geleiders: 3
Draaddoorsnede: 0.14 mm²
Steunringmateriaal: PTFE
Afdichtring, grootte: 5,85 x 2,4 mm
Druksterkte max. 500 bar
Drukbestendigheid, opmerking: Oliedrukbestendig

Soortnaam: Sensor

Type: BES 516-300-S240-D-PU-03

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

: 1 PNP

Schakelafstand (max.): 1.5 mm

Uitgangen: PNP, NO

Materiaal (behuizing): RVS
EP

Uitvoering: Inductief

Type inbouw: Vlak

Aansluiting: Kabel

Kabellengte: 3 m

Min. temperatuur: -25 °C

Max. temperatuur: 80 °C

: IP68

: 47 mm

Diameter: 12 mm

Afm.: (Ø x l) 12 mm x 47 mm

Inhoud: 1 stuk(s)

Nominale spanning: 24 V

Schakelfrequentie: 2000 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3417013 BALLUFF Sensor Inductief BES 516-300-S240-D-PU-03 BHS002H Vlak PNP, NO (Ø x l) 12 mm x 47 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3417013 BALLUFF Sensor Inductief BES 516-300-S240-D-PU-03 BHS002H Vlak PNP, NO (Ø x l) 12 mm x 47 mm

Omschrijving

Onze krachtige inductieve sensoren houden een druk van maximaal 500 bar aan. Ze zijn daarom perfect geschikt voor de positiebewaking van uw hydrauliek, zoals voor de eindcontrole van hydraulische cilinders of de bewaking van klepposities. Afmeting=Ø 12 x 47 mm, model=M12x1, inbouw=vlak, bereik=1,5 mm, schakeluitgang=PNP NO-NO-contact, schakelfrequentie = 2000 Hz, materiaal behuizing = roestvrij staal, actief oppervlak, materiaal = EP, aansluiting = kabel, 3.00 m, PUR, bedrijfsspanning Ub=10...30 VDC, omgevingstemperatuur=-25...80 °C, drukbestendigheid max.=500 bar, beschermingsklasse = IP68, goedkeuring/conformiteit = CecULusEACWEEE

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Onze krachtige inductieve sensoren houden een druk van maximaal 500 bar aan. Ze zijn daarom perfect geschikt voor de positiebewaking van uw hydrauliek, zoals voor de eindcontrole van hydraulische cilinders of de bewaking van klepposities. Afmeting=Ø 12 x 47 mm, model=M12x1, inbouw=vlak, bereik=1,5 mm, schakeluitgang=PNP NO-NO-contact, schakelfrequentie = 2000 Hz, materiaal behuizing = roestvrij staal, actief oppervlak, materiaal = EP, aansluiting = kabel, 3.00 m, PUR, bedrijfsspanning Ub=10...30 VDC, omgevingstemperatuur=-25...80 °C, drukbestendigheid max.=500 bar, beschermingsklasse = IP68, goedkeuring/conformiteit = CecULusEACWEEE
