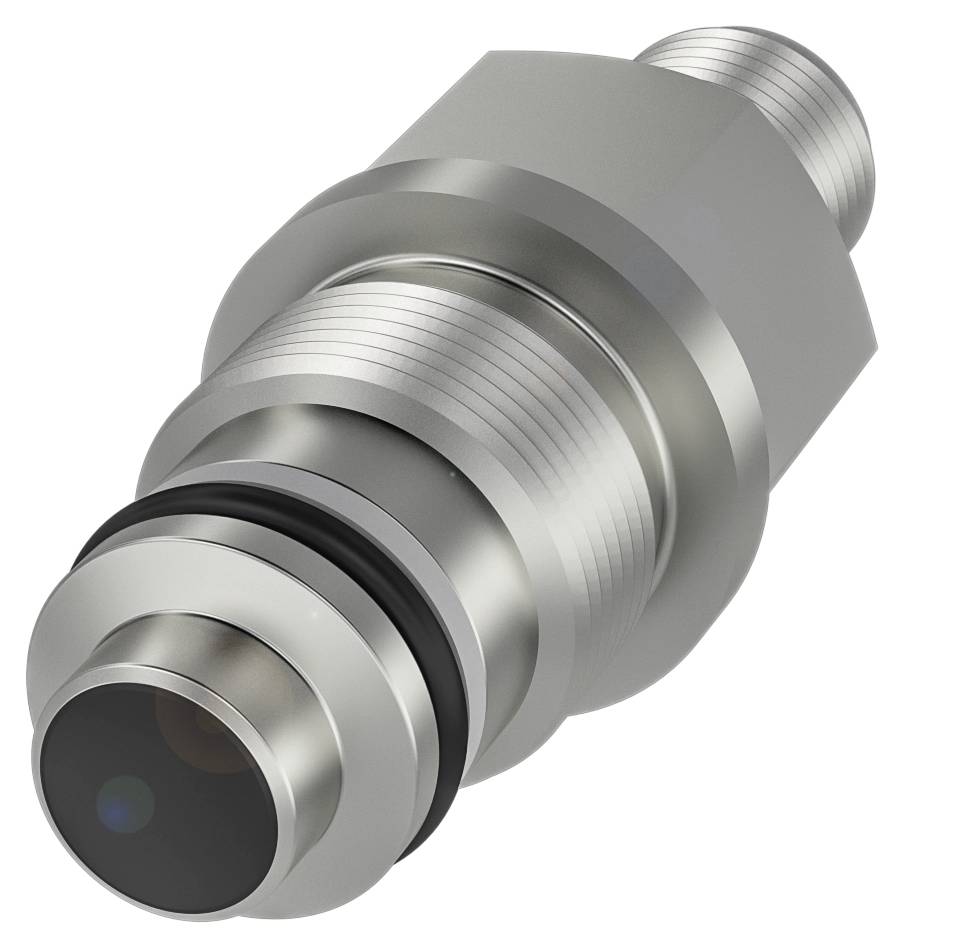

Name: BALLUFF Sensor Inductief BES 516-300-S308-S4-D BHS004J M18 x 1 Vlak PNP, NO (Ø x h) 18 mm x 55 m Piece
Brand: BALLUFF
SKU: 3417021
Availability: BackOrder

Highlights & Details

Balluff BHS004J hogedrukbestendige inductieve sensoren

Afmetingen: Ø 18 x 55 mm
Model: M18x1
Inbouw: compact
Bereik: 1.5 mm
Schakeluitgang: PNP NO-contact

Technische specificaties

Belangrijkste kenmerken:Afmeting: Ø 18 x 55 mm
Actief oppervlak, materiaal: EP
Aansluiting: Connector, M12x1-stekker, 4-polig
Model: M18x1
Bedrijfsspanning Ub: 10...30 VDC
Druksterkte max. 500 bar
Inbouw: compact
Materiaal behuizing: Roestvrij staal (1.4104)
Bereik: 1.5 mm
Schakeluitgang: PNP NO-contact
Schakelfrequentie: 2000 Hz
Beschermingsklasse: IP68
Omgevingstemperatuur: -25...80 °C.
Extra kenmerken:
Afmetingen: Ø 18 x 55 mm
Bevestiging: M18x1
Bedrijfsspanningsweergave: nee
Functieweergave: nee
Uitgangsweerstand Ra: 150,0 kOhm
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 200 mA
Nominale isolatiespanning Ui: 75 V DC
Nominale kortsluitstroom: 100 A.
Stand-by kabel tv max.: 50 ms
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Kleinste bedrijfsstroom in: 0 mA
Belastcapaciteit max. bij UE: 1 μF
Nullaststroom IO max., gedempt: 8 mA
Nullaststroom IO max., ongedempt: 3 mA
Reststroom lr max. 10 μA
Restrimpel max. (% van UE): 15%
Schakelfrequentie: 2000 Hz
Spanningsval statisch max.: 2,1 V.
Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: Ja
Beveiligde schakelafstand SA: 1,2 mm
Hysterese H max. (% van SR): 15,0%
Nominale schakelafstand SN: 1,5 mm
Realschakelafstand SR: 1,5 mm
Realschakelafstand SR, tolerantie: ±10%
Temperatuurafwijking max. (% van SR): 10%
Herhalingsnauwkeurigheid max. (% van SR): 5,0%
MTTF (40 °C): 855 A.
Actief oppervlak, materiaal: EP
Aanhaalmoment: 40 Nm ±10%
Formaat: M18x1
Bevestigingslengte: 10.50 mm
Inbouw: Inbouwbaar
Materiaal behuizing: Roestvrij staal (1.4104)
Afdichtingsmateriaal: NBR 60-80
Steunringmateriaal: PTFE
Afdichtring, grootte: 12.42 × 1.78 mm
Druksterkte max. 500 bar
Drukbestendigheid, opmerking: Oliedrukbestendig

: Piece

Soortnaam: Sensor

Type: BES 516-300-S308-S4-D

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

Schakelafstand (max.): 1.5 mm

Uitgangen: PNP, NO

Materiaal (behuizing): RVS
EP

Uitvoering: Inductief

Materiaaleigenschap: Oliebestendig

Type inbouw: Vlak

Grootte: M18 x 1

Aansluiting: M12, 4-polig

Min. temperatuur: -25 °C

Max. temperatuur: 80 °C

: IP68

: 55 mm

Hoogte: 55 m

Diameter: 18 mm

Afm.: (Ø x h) 18 mm x 55 m

Inhoud: 1 stuk(s)

Nominale spanning: 24 V

Schakelfrequentie: 2000 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3417021 BALLUFF Sensor Inductief BES 516-300-S308-S4-D BHS004J M18 x 1 Vlak PNP, NO (Ø x h) 18 mm x 55 m Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3417021 BALLUFF Sensor Inductief BES 516-300-S308-S4-D BHS004J M18 x 1 Vlak PNP, NO (Ø x h) 18 mm x 55 m Piece

Omschrijving

Onze krachtige inductieve sensoren houden een druk van maximaal 500 bar aan. Ze zijn daarom perfect geschikt voor de positiebewaking van uw hydrauliek, zoals voor de eindcontrole van hydraulische cilinders of de bewaking van klepposities. Inductieve sensor, Ø 18 x 55 mm, connector, NO-contact, nominale schakelafstand SN=1,5 mm, vlak, 500 bar, oliedrukbestendig, materiaal behuizing = roestvrij staal (1.4104), actief oppervlak, materiaal = EP

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Onze krachtige inductieve sensoren houden een druk van maximaal 500 bar aan. Ze zijn daarom perfect geschikt voor de positiebewaking van uw hydrauliek, zoals voor de eindcontrole van hydraulische cilinders of de bewaking van klepposities. Inductieve sensor, Ø 18 x 55 mm, connector, NO-contact, nominale schakelafstand SN=1,5 mm, vlak, 500 bar, oliedrukbestendig, materiaal behuizing = roestvrij staal (1.4104), actief oppervlak, materiaal = EP
