Name: BALLUFF Sensor Inductief BHS B400V-PSD15-S04 BHS0063 M12 Vlak PNP, NO (Ø x h) 12 mm x 56 m Piece
Brand: BALLUFF
SKU: 3417240
Availability: BackOrder

Highlights & Details

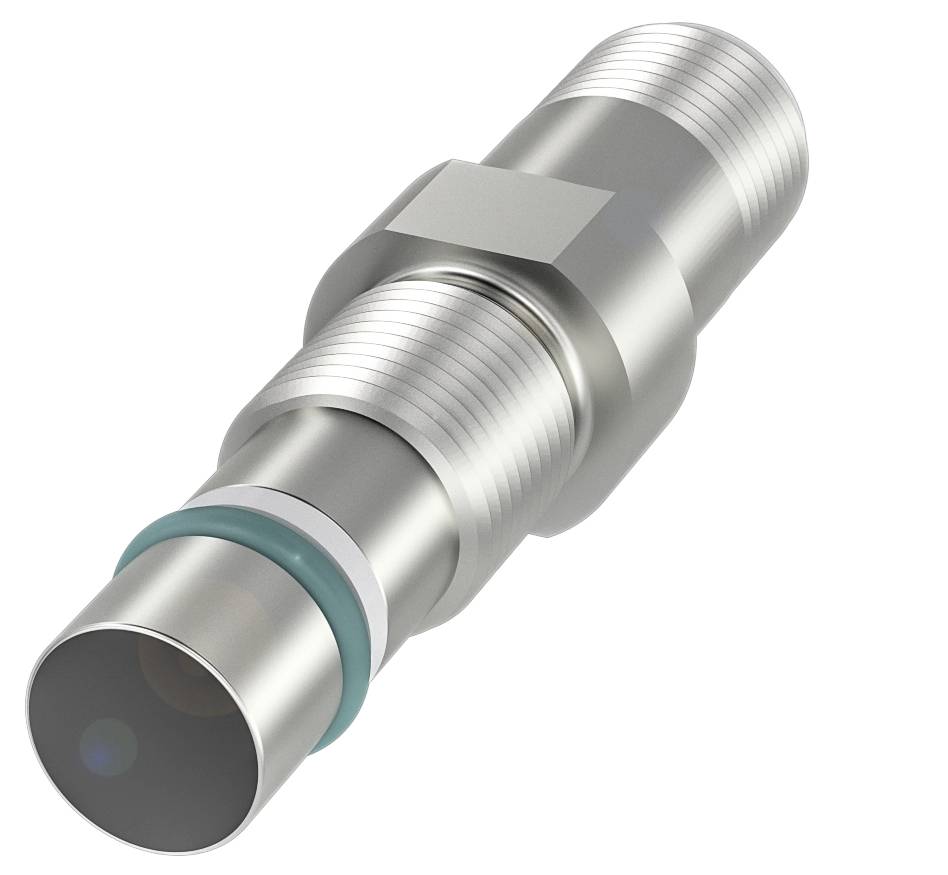

Balluff BHS0063 cilindrische uitvoering voor hoogdrukbestendige toepassingen

Afmetingen: Ø 12 x 56 mm
Model: M12x1
Inbouw: compact
Bereik: 1.5 mm
Schakeluitgang: PNP NO-contact

Technische specificaties

Belangrijkste kenmerken:Afmeting: Ø 12 x 56 mm
Actief oppervlak, materiaal: Keramiek
Aansluiting: Connector, M12x1-stekker, 4-polig
Model: M12x1
Bedrijfsspanning Ub: 10...30 VDC
Druksterkte max. 500 bar
Inbouw: compact
Materiaal behuizing: Roestvrij staal (1.4104)
Bereik: 1.5 mm
Schakeluitgang: PNP NO-contact
Schakelfrequentie: 400 Hz
Beschermingsklasse: IP68
Omgevingstemperatuur: -25...120 °C.
Extra kenmerken:
Afmetingen: Ø 12 x 56 mm
Bevestiging: M12x1
Bedrijfsspanningsweergave: nee
Functieweergave: nee
Uitgangsweerstand Ra: 33.0 kOhm + 2D
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 200 mA
Nominale isolatiespanning Ui: 75 V DC
Nominale kortsluitstroom: 100 A.
Stand-by kabel tv max. 20 ms
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Kleinste bedrijfsstroom in: 0 mA
Belastcapaciteit max. bij UE: 0,5 μF
Nullaststroom IO max., gedempt: 8 mA
Nullaststroom IO max., ongedempt: 8 mA
Reststroom lr max. 10 μA
Restrimpel max. (% van UE): 15%
Schakelfrequentie: 400 Hz
Spanningsval statisch max.: 2,5 V.
Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: Ja
Beveiligde schakelafstand SA: 1,21 mm
Hysterese H max. (% van SR): 15,0%
Nominale schakelafstand SN: 1,5 mm
Realschakelafstand SR: 1,5 mm
Realschakelafstand SR, tolerantie: ±10%
Temperatuurafwijking max. (% van SR): 15%
Herhalingsnauwkeurigheid max. (% van SR): 5,0%
MTTF (40 °C): 500 A.
Actief oppervlak, materiaal: Keramiek
Aanhaalmoment: 20 Nm ±10%
Formaat: M12x1
Bevestigingslengte: 12 mm
Inbouw: Inbouwbaar
Materiaal behuizing: Roestvrij staal (1.4104)
Steunringmateriaal: PTFE
Afdichtring, grootte: 6,75 x 1,78 mm
Druksterkte max. 500 bar
Drukbestendigheid, opmerking: Oliedrukbestendig

: Piece

Soortnaam: Sensor

Type: BHS B400V-PSD15-S04

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

: 1 PNP

Schakelafstand (max.): 1.5 mm

Uitgangen: PNP, NO

Materiaal (behuizing): RVS
Keramiek

Uitvoering: Inductief

Materiaaleigenschap: Roestvast

Type inbouw: Vlak

Grootte: M12

Aansluiting: M12, 4-polig

Min. temperatuur: -25 °C

Max. temperatuur: 120 °C

: IP68

: 56 mm

Hoogte: 56 m

Diameter: 12 mm

Afm.: (Ø x h) 12 mm x 56 m

Inhoud: 1 stuk(s)

Nominale spanning: 24 V

Schakelfrequentie: 400 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3417240 BALLUFF Sensor Inductief BHS B400V-PSD15-S04 BHS0063 M12 Vlak PNP, NO (Ø x h) 12 mm x 56 m Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3417240 BALLUFF Sensor Inductief BHS B400V-PSD15-S04 BHS0063 M12 Vlak PNP, NO (Ø x h) 12 mm x 56 m Piece

Omschrijving

Onze krachtige inductieve sensoren BH'S houden een druk van maximaal 500 bar aan. Ze zijn daarom perfect geschikt voor de positiebewaking van uw hydrauliek, zoals bij de eindpositiecontrole van hydraulische cilinders of de bewaking van klepposities. De belastbaarheid wordt mogelijk gemaakt door media-bestendige behuizingsmaterialen en een speciaal lekproces. Voor uw individuele toepassingen bieden wij u verschillende bouwvormen en een uitgebreid programma met verschillende behuizingsdiameters en schroefdraadmaten. Afmeting = Ø 12 x 56 mm, model = M12x1, inbouw = vlak, bereik = 1,5 mm, schakeluitgang = PNP NO-NO-NO-NO-NO, schakelfrequentie = 400 Hz, behuizingsmateriaal = roestvrij staal (1.4104), actief oppervlak, materiaal = keramiek, aansluiting = connector, M12x1-stekker, 4-polig, bedrijfsspanning Ub = 10...30 VDC, omgevingstemperatuur = -25...120 °C, drukbestendigheid max. = 500 bar, beschermingsklasse = IP68, goedkeuring/conformiteit = CE CE, UKCA, cULus, WEEE

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Onze krachtige inductieve sensoren BH'S houden een druk van maximaal 500 bar aan. Ze zijn daarom perfect geschikt voor de positiebewaking van uw hydrauliek, zoals bij de eindpositiecontrole van hydraulische cilinders of de bewaking van klepposities. De belastbaarheid wordt mogelijk gemaakt door media-bestendige behuizingsmaterialen en een speciaal lekproces. Voor uw individuele toepassingen bieden wij u verschillende bouwvormen en een uitgebreid programma met verschillende behuizingsdiameters en schroefdraadmaten. Afmeting = Ø 12 x 56 mm, model = M12x1, inbouw = vlak, bereik = 1,5 mm, schakeluitgang = PNP NO-NO-NO-NO-NO, schakelfrequentie = 400 Hz, behuizingsmateriaal = roestvrij staal (1.4104), actief oppervlak, materiaal = keramiek, aansluiting = connector, M12x1-stekker, 4-polig, bedrijfsspanning Ub = 10...30 VDC, omgevingstemperatuur = -25...120 °C, drukbestendigheid max. = 500 bar, beschermingsklasse = IP68, goedkeuring/conformiteit = CE CE, UKCA, cULus, WEEE
