Name: binder 09 0098 72 05-20 Flensdoos Bus, haaks Totaal aantal polen: 5 Serie (ronde connectoren): 711 1 stuk(s)
Brand: binder
SKU: 3214482
Availability: BackOrder

Zespolige mannelijke elektrische connector met metalen behuizing en goudkleurige aansluitpennen, in perspectief weergegeven.

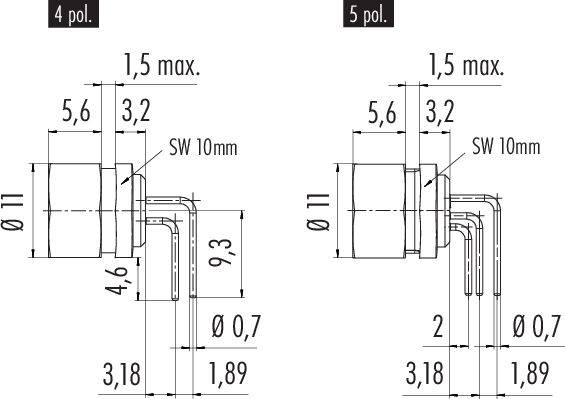

Technische tekening van twee aansluitingen: links 4-polig, rechts 5-polig. Afmetingen en details zijn in millimeters aangegeven.

Een ronde elektrische stekker met vijf genummerde pinnen in een cirkelvormig patroon. Pin 3 bevindt zich bovenaan, pin 1 onderaan links.

1/3

Afbeelding vergelijkbaar

Soortnaam

Flensdoos

Bouwtype

Bus, haaks

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

12 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 33,99 / Stuk)

€ 33,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

09 0098 72 05 serie 711

M9 IP40-flensdoos
haaks
Aantal polen: 5
niet-afgeschermd
dompelsolderen
IP40

Extra services en acties

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: II
Verontreinigingsgraad: 1
Materiaal contactlichaam: PA (UL94 V-0)
Montagemethode: Behuizingsmontage

Type: 09 0098 72 05

Soortnaam: Flensdoos

Bouwtype: Bus, haaks

Totaal aantal polen: 5

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 3 A

Nominale stroom (afgerond): 3 A

Sluiting: schroeven

Nominale spanning: 125 V

Contactmateriaal: CuSn

Fabrikantnr.: 09 0098 72 05-20

Aantal polen: 5

Conform RoHS: Ja

: IP40

Serie: 711

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Bouwtype

Inhoud

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 09 0098 72 05-20 Flensdoos Bus, haaks Totaal aantal polen: 5 Serie (ronde connectoren): 711 1 stuk(s)

Artikelnummer:3214482

Leverbaar vr. 6 nov.

12 Stuk(s)Conrad Electronic

Dit product

Bus, haaks

1 stuk(s)

3 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 33,99^*

binder 09 0073 00 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 711 1 stuk(s)

Artikelnummer:3214471

Leverbaar vr. 6 nov.

23 Stuk(s)Conrad Electronic

Flensstekker

1 stuk(s)

4 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,99^*

binder 09 0073 20 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 711 1 stuk(s)

Artikelnummer:3214472

Leverbaar wo. 9 dec.

Conrad Electronic

Flensstekker

1 stuk(s)

4 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,99^*

binder 09 0074 00 02-20 Flensdoos Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 711 1 stuk(s)

Artikelnummer:3214473

Leverbaar vr. 6 nov.

808 Stuk(s)Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,99^*

binder 09 0074 20 02-20 Flensdoos Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 711 1 stuk(s)

Artikelnummer:3214474

Leverbaar wo. 9 dec.

Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,99^*

binder 09 0077 20 03-20 Flensstekker Flensstekker Totaal aantal polen: 3 Serie (ronde connectoren): 711 1 stuk(s)

Artikelnummer:3214475

Leverbaar wo. 9 dec.

Conrad Electronic

Flensstekker

1 stuk(s)

4 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,99^*

binder 09 0078 20 03-20 Flensdoos Bus, recht Totaal aantal polen: 3 Serie (ronde connectoren): 711 1 stuk(s)

Artikelnummer:3214476

Leverbaar wo. 9 dec.

Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,99^*

binder 09 0081 20 04-20 Flensstekker Flensstekker Totaal aantal polen: 4 Serie (ronde connectoren): 711 1 stuk(s)

Artikelnummer:3214477

Leverbaar wo. 9 dec.

Conrad Electronic

Flensstekker

1 stuk(s)

3 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,99^*

binder 09 0082 20 04-20 Flensdoos Bus, recht Totaal aantal polen: 4 Serie (ronde connectoren): 711 1 stuk(s)

Artikelnummer:3214478

Leverbaar do. 12 nov.

Conrad Electronic

Bus, recht

1 stuk(s)

3 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,99^*

binder 09 0082 32 04-20 Flensdoos Bus, recht Totaal aantal polen: 4 Serie (ronde connectoren): 711 1 stuk(s)

Artikelnummer:3214479

Leverbaar di. 24 nov.

Conrad Electronic

Bus, recht

1 stuk(s)

3 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 29,99^*

Documenten en downloads

Datablad

Datablad 3214482 binder 09 0098 72 05-20 Flensdoos Bus, haaks Totaal aantal polen: 5 Serie (ronde connectoren): 711 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3214482 binder 09 0098 72 05-20 Flensdoos Bus, haaks Totaal aantal polen: 5 Serie (ronde connectoren): 711 1 stuk(s)

Omschrijving

Onze subminiatuur-ronde connectoren zijn ontwikkeld voor de talrijke toepassingen waarbij grootte en signaalintegriteit een belangrijke rol spelen. Wij bieden modellen met snap-, bajonet- en push-pull-vergrendeling en met M9-schroefvergrendeling in twee verschillende uitvoeringen, met beschermingsklasse IP40 of met IP67 aan. De connectoren zijn verkrijgbaar met twee tot acht contacten, in rechte of haakse uitvoering en als flensconnector. De verschillende modellen hebben een dompelsoldeer- of soldeeraansluiting en zijn met aangespoten kabels in verschillende lengtes verkrijgbaar. Voor de productie van onze ronde connectoren gebruiken wij hoogwaardige materialen. De behuizingen en contactlichamen zijn gemaakt van PUR of PVC, de contacten zijn van verguld brons of verguld messing. Er zijn zeven verschillende series beschikbaar, die overtuigen met de volgende voordelen:

• Keuze van de vergrendeling
• Beschermingsklasse IP40 of IP67
• 2- tot 8-polig
• Rechte en haakse uitvoeringen
• Tot 1000 steekcycli

De teksten voor dit artikel zijn automatisch vertaald.
