Name: binder 09 0109 79 04-20 Kabelstekker Stekker, recht Totaal aantal polen: 4 Serie (ronde connectoren): 723 1 stuk(s)
Brand: binder
SKU: 3214519
Availability: BackOrder

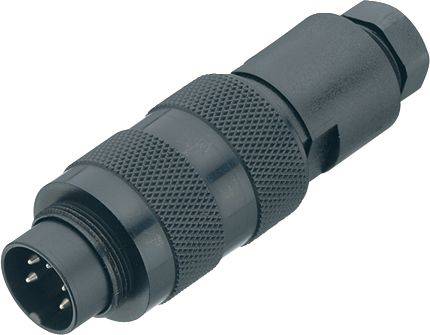

Een zwarte, cilindrische stekker met meerdere metalen pinnen, gemonteerd in een beschermende behuizing.

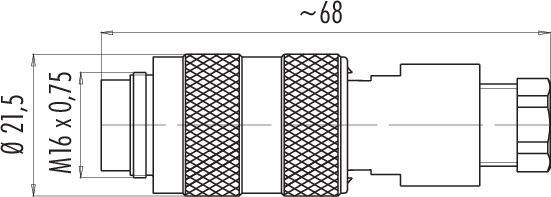

Technische tekening van een connector met M16-schroefdraad, diameter 21,5 mm, totale lengte ca. 68 mm.

Diagram van een ronde connector met vier genummerde pinnen (1-4), verdeeld in vier kwadranten.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelstekker

Bouwtype

Stekker, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 11 jan. 2027

Aantal

Stuk(s)

Totaal (€ 38,99 / Stuk)

€ 38,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

09 0109 79 04 serie 723

M16 IP67 kabelstekker
Aantal polen: 4
6,0 - 8,0 mm
niet-afgeschermd
solderen
IP67

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 6,0 - 8,0 mm
Montagemethode: Kabelmontage

Type: 09 0109 79 04

Soortnaam: Kabelstekker

Bouwtype: Stekker, recht

Totaal aantal polen: 4

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 6 A

Nominale stroom (afgerond): 6 A

Sluiting: schroeven

Nominale spanning: 250 V

Contactmateriaal: CuZn

Materiaal (behuizing): PA

: AWG 18

Fabrikantnr.: 09 0109 79 04-20

Aantal polen: 4

Max. dwarsdoorsnede: 0.75 mm²

Doorsnede bereik: 0.75 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 723

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aansluiting

Bouwtype

Nominale spanning

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 09 0101 19 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214483

Leverbaar ma. 11 jan. 2027

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 35,99^*

binder 09 0101 25 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214484

Leverbaar ma. 11 jan. 2027

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 32,99^*

binder 09 0101 70 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214485

Leverbaar ma. 11 jan. 2027

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 32,99^*

binder 09 0101 79 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214486

Leverbaar ma. 11 jan. 2027

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 35,99^*

binder 09 0102 25 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214487

Leverbaar vr. 6 nov.

20 Stuk(s)Conrad Electronic

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 33,99^*

binder 09 0102 70 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214488

Leverbaar ma. 11 jan. 2027

Conrad Electronic

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 33,99^*

binder 09 0103 00 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214490

Leverbaar do. 26 nov.

Conrad Electronic

Solderen

Flensstekker

250 V

7 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,99^*

binder 09 0103 09 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214491

Leverbaar do. 26 nov.

Conrad Electronic

Solderen

Flensstekker

250 V

7 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 16,99^*

binder 09 0103 80 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214492

Leverbaar do. 26 nov.

Conrad Electronic

Solderen

Flensstekker

250 V

7 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,99^*

binder 09 0103 89 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214493

Leverbaar do. 12 nov.

Conrad Electronic

Solderen

Flensstekker

250 V

7 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,99^*

Documenten en downloads

Datablad

Datablad 3214519 binder 09 0109 79 04-20 Kabelstekker Stekker, recht Totaal aantal polen: 4 Serie (ronde connectoren): 723 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3214519 binder 09 0109 79 04-20 Kabelstekker Stekker, recht Totaal aantal polen: 4 Serie (ronde connectoren): 723 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16
