Name: binder 09 0116 09 05-20 Flensdoos Bus, recht Totaal aantal polen: 5 Serie (ronde connectoren): 723 1 stuk(s)
Brand: binder
SKU: 3214558
Availability: BackOrder

Industriële elektrische metalen stekker, cilindrisch, met meerdere aansluitcontacten voor robuuste toepassingen.

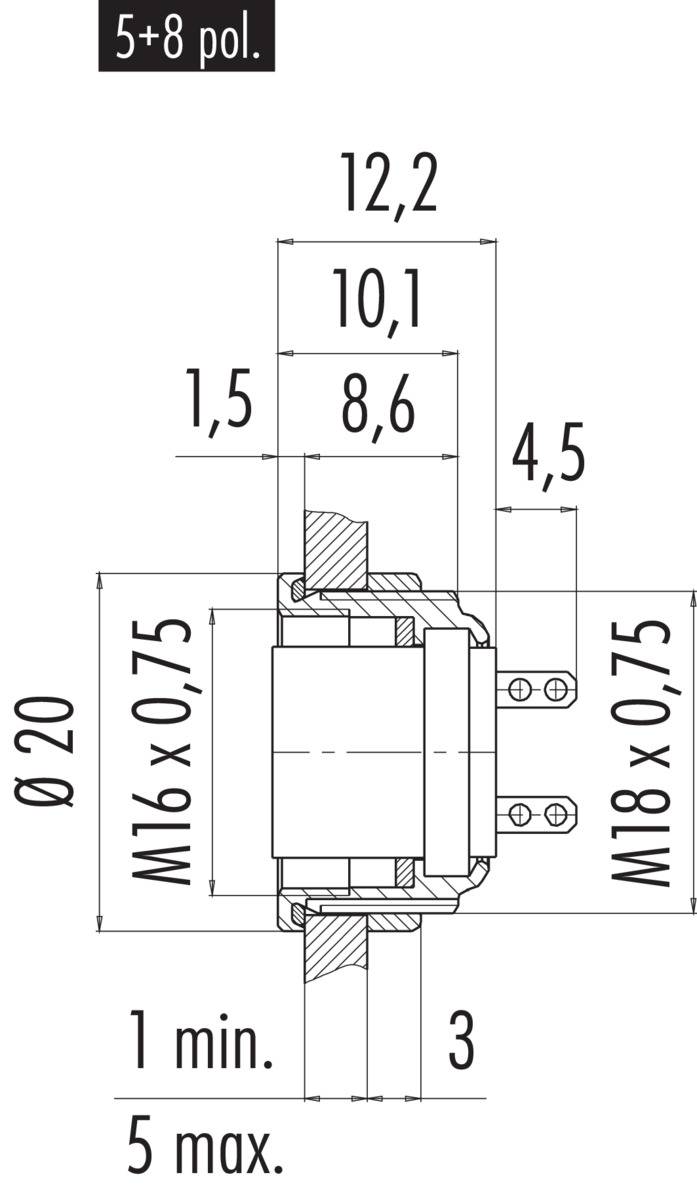

Technische tekening van een schakelaar met afmetingen: diameter 20 mm, schroefdraad M16x0,75 en M18x0,75, inbouwdiepte 12,2 mm.

Pinbezetting van een 5-polige DIN-stekker, genummerd van 1 tot 5, toont de rangschikking van de pins voor de juiste aansluiting.

1/3

Afbeelding vergelijkbaar

Soortnaam

Flensdoos

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

11 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 17,99 / Stuk)

€ 17,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

09 0116 09 05 serie 723

M16 IP67 flensdoos
Aantal polen: 5
niet-afgeschermd
solderen
IP67
UL

Extra services en acties

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Montagemethode: Behuizingsmontage

Type: 09 0116 09 05

Soortnaam: Flensdoos

Bouwtype: Bus, recht

Totaal aantal polen: 5

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 6 A

Nominale stroom (afgerond): 6 A

Sluiting: schroeven

Nominale spanning: 250 V

Contactmateriaal: CuSn

Materiaal (behuizing): Zinkspuitgiet, vernikkeld

: AWG 18

Fabrikantnr.: 09 0116 09 05-20

Aantal polen: 5

Max. dwarsdoorsnede: 0.75 mm²

Doorsnede bereik: 0.75 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 723

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aansluiting

Bouwtype

Nominale spanning

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 09 0101 19 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214483

Leverbaar ma. 11 jan. 2027

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 35,99^*

binder 09 0101 25 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214484

Leverbaar ma. 11 jan. 2027

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 32,99^*

binder 09 0101 70 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214485

Leverbaar ma. 11 jan. 2027

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 32,99^*

binder 09 0101 79 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214486

Leverbaar ma. 11 jan. 2027

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 35,99^*

binder 09 0102 25 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214487

Leverbaar vr. 6 nov.

20 Stuk(s)Conrad Electronic

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 33,99^*

binder 09 0102 70 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214488

Leverbaar ma. 11 jan. 2027

Conrad Electronic

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 33,99^*

binder 09 0103 00 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214490

Leverbaar di. 24 nov.

Conrad Electronic

Solderen

Flensstekker

250 V

7 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,99^*

binder 09 0103 09 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214491

Leverbaar di. 24 nov.

Conrad Electronic

Solderen

Flensstekker

250 V

7 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 16,99^*

binder 09 0103 80 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214492

Leverbaar di. 24 nov.

Conrad Electronic

Solderen

Flensstekker

250 V

7 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,99^*

binder 09 0103 89 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 723 1 stuk(s)

Artikelnummer:3214493

Leverbaar do. 12 nov.

Conrad Electronic

Solderen

Flensstekker

250 V

7 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,99^*

Documenten en downloads

Datablad

Datablad 3214558 binder 09 0116 09 05-20 Flensdoos Bus, recht Totaal aantal polen: 5 Serie (ronde connectoren): 723 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3214558 binder 09 0116 09 05-20 Flensdoos Bus, recht Totaal aantal polen: 5 Serie (ronde connectoren): 723 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16

De teksten voor dit artikel zijn automatisch vertaald.
