Name: binder 09 0153 72 08-20 Haakse stekker Stekker, haaks Totaal aantal polen: 8 Serie (ronde connectoren): 682 1 stuk(s)
Brand: binder
SKU: 3214702
Availability: BackOrder

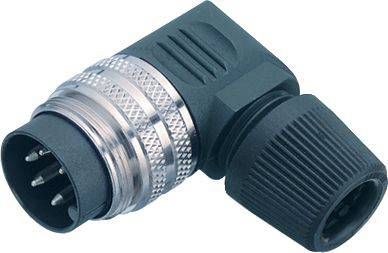

'Haaks aangesloten connector met metalen schroefdraad en zwarte kunststof behuizing, geschikt voor industriële toepassingen.'

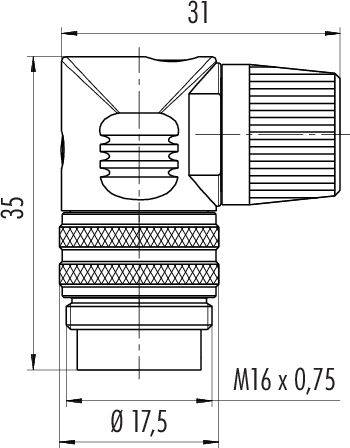

Technische tekening van een hoekverbinding met afmetingen: Hoogte 35 mm, Breedte 31 mm, Schroefdraad M16 x 0,75, Diameter 17,5 mm.

DIN-connector met acht genummerde pennen, gerangschikt in een cirkel. Pennen zijn zwart gemarkeerd, genummerd van 1 tot 8, symmetrisch verdeeld.

1/3

Afbeelding vergelijkbaar

Soortnaam

Haakse stekker

Bouwtype

Stekker, haaks

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

49 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 25,99 / Stuk)

€ 25,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

09 0153 72 08 serie 682

M16 IP40 haakse stekker
Aantal Polen: 8 DIN
6,0 - 8,0 mm
niet-afgeschermd
solderen
IP40

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 6,0 - 8,0 mm
Montagemethode: Kabelmontage

Type: 09 0153 72 08

Soortnaam: Haakse stekker

Bouwtype: Stekker, haaks

Totaal aantal polen: 8

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 5 A

Nominale stroom (afgerond): 5 A

Sluiting: schroeven

Nominale spanning: 60 V

Contactmateriaal: CuZn

Materiaal (behuizing): PA

: AWG 18

Fabrikantnr.: 09 0153 72 08-20

Aantal polen: 8

Max. dwarsdoorsnede: 0.75 mm²

Doorsnede bereik: 0.75 mm² (max)

Conform RoHS: Ja

: IP40

Serie: 682

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Bouwtype

Nominale spanning

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 09 0133 70 02-20 Haakse stekker Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214654

Leverbaar vr. 6 nov.

20 Stuk(s)Conrad Electronic

Stekker, haaks

250 V

7 A

Haakse stekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,99^*

binder 09 0133 72 02-20 Haakse stekker Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214655

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

250 V

7 A

Haakse stekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,99^*

binder 09 0133 78 02-20 Haakse stekker Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214656

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

250 V

7 A

Haakse stekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,99^*

binder 09 0133 79 02-20 Haakse stekker Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214657

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

250 V

7 A

Haakse stekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,99^*

binder 09 0134 70 02-20 Haakse bus Bus, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214658

Leverbaar di. 8 dec.

Conrad Electronic

Bus, haaks

250 V

7 A

Haakse bus

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,99^*

binder 09 0134 72 02-20 Haakse bus Bus, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214659

Leverbaar di. 8 dec.

Conrad Electronic

Bus, haaks

250 V

7 A

Haakse bus

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,99^*

binder 09 0135 72 03-20 Haakse stekker Stekker, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214660

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

250 V

7 A

Haakse stekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,99^*

binder 09 0135 78 03-20 Haakse stekker Stekker, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214661

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

250 V

7 A

Haakse stekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 25,99^*

binder 09 0135 79 03-20 Haakse stekker Stekker, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214662

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

250 V

7 A

Haakse stekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 25,99^*

binder 09 0136 72 03-20 Haakse bus Bus, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 682 1 stuk(s)

Artikelnummer:3214663

Leverbaar di. 8 dec.

Conrad Electronic

Bus, haaks

250 V

7 A

Haakse bus

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,99^*

Documenten en downloads

Datablad

Datablad 3214702 binder 09 0153 72 08-20 Haakse stekker Stekker, haaks Totaal aantal polen: 8 Serie (ronde connectoren): 682 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3214702 binder 09 0153 72 08-20 Haakse stekker Stekker, haaks Totaal aantal polen: 8 Serie (ronde connectoren): 682 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16

De teksten voor dit artikel zijn automatisch vertaald.
