Name: binder 09 0198 90 24-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)
Brand: binder
SKU: 3214755
Availability: BackOrder

Een metalen stekkerverbinder met meerdere pinnen voor elektrische aansluiting

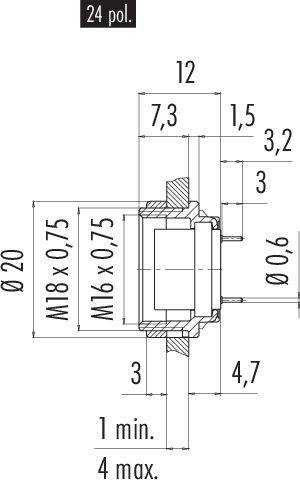

Technische tekening van een stekkerverbinding met afmetingen: diameter 20 mm, schroefdraad M18 x 0,75. Gedetailleerde zijaanzicht.

'Diagram van een connector. Het toont vier sectoren met genummerde aansluitingen van 1 tot 24, gelijkmatig verdeeld.'

1/3

Afbeelding vergelijkbaar

Soortnaam

Flensdoos

Bouwtype

Bus, recht

Flensbus

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

15 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 53,99 / Stuk)

€ 53,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

09 0198 90 24 serie 680

M16 IP40-flensdoos
Aantal Polen: 24
niet-afgeschermd
dompelsolderen
IP40
van voren vastgeschroefd

Extra services en acties

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Montagemethode: Behuizingsmontage

Type: 09 0198 90 24

Soortnaam: Flensdoos

Bouwtype: Bus, recht
Flensbus

Totaal aantal polen: 24

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 1 A

Nominale stroom (afgerond): 1 A

Sluiting: schroeven

Nominale spanning: 60 V

Contactmateriaal: CuSn

Materiaal (behuizing): Zinkspuitgiet, vernikkeld

Fabrikantnr.: 09 0198 90 24-20

Aantal polen: 24

Conform RoHS: Ja

: IP40

Serie: 680

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aansluiting

Bouwtype

Nominale spanning

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 09 0198 90 24-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214755

Leverbaar vr. 6 nov.

15 Stuk(s)Conrad Electronic

Dit product

Solderen

Bus, recht

60 V

1 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 53,99^*

binder 09 0053 00 14-20 Flensstekker Flensstekker Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214461

Leverbaar vr. 6 nov.

19 Stuk(s)Conrad Electronic

Solderen

Flensstekker

60 V

3 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,99^*

binder 09 0053 80 14-20 Flensstekker Flensstekker Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214462

Leverbaar di. 24 nov.

Conrad Electronic

Solderen

Flensstekker

60 V

3 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,99^*

binder 09 0053 90 14-20 Flensstekker Flensstekker Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214463

Leverbaar vr. 6 nov.

15 Stuk(s)Conrad Electronic

Solderen

Flensstekker

60 V

3 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 27,99^*

binder 09 0054 00 14-20 Flensdoos Bus, recht Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214464

Leverbaar vr. 6 nov.

8 Stuk(s)Conrad Electronic

Solderen

Bus, recht

60 V

3 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 28,99^*

binder 09 0054 80 14-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214465

Leverbaar wo. 28 apr. 2027

Conrad Electronic

Solderen

Bus, recht

60 V

3 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 28,99^*

binder 09 0054 90 14-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214466

Leverbaar vr. 6 nov.

143 Stuk(s)Conrad Electronic

Solderen

Bus, recht

60 V

3 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 31,99^*

binder 09 0197 00 24-20 Flensstekker Flensstekker Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214750

Leverbaar di. 24 nov.

Conrad Electronic

Solderen

Flensstekker

60 V

1 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 65,99^*

binder 09 0197 80 24-20 Flensstekker Flensstekker Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214751

Leverbaar di. 24 nov.

Conrad Electronic

Solderen

Flensstekker

60 V

1 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 67,99^*

binder 09 0197 90 24-20 Flensstekker Flensstekker Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214752

Leverbaar di. 24 nov.

Conrad Electronic

Solderen

Flensstekker

60 V

1 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 75,99^*

Documenten en downloads

Datablad

Datablad 3214755 binder 09 0198 90 24-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3214755 binder 09 0198 90 24-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16
