Name: binder 09 0305 09 03-20 Kabelstekker Stekker, recht Totaal aantal polen: 3 Serie (ronde connectoren): 680 1 stuk(s)
Brand: binder
SKU: 3214779
Availability: InStock

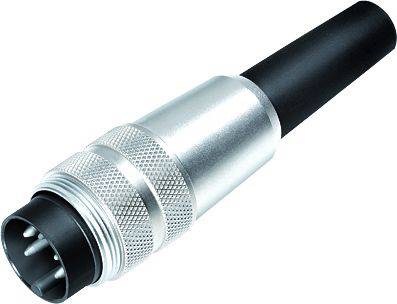

Een zwarte en zilveren stekker met meerdere pinnen, typisch voor elektronische verbindingen, cilindrische vorm.

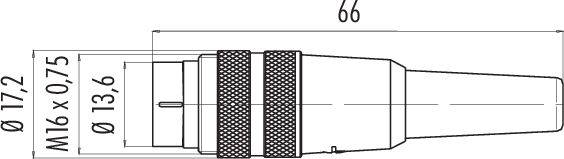

Technische tekening van een stekker met de volgende afmetingen: totale lengte 66 mm, diameter ø 17,2 mm, schroefdraad M16 x 0,75, binnendiameter ø 13,6 mm.

Diagram van een driepolige connector met genummerde contacten 1, 2 en 3.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelstekker

Bouwtype

Stekker, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar vr. 23 okt.

26 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 15,69 / Stuk)

€ 15,69

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

09 0305 09 03 serie 680

M16 IP40 kabelstekker
Aantal Polen: 3 DIN
3,0 - 6,0 mm
niet-afgeschermd
solderen
IP40

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 3,0 - 6,0 mm
Montagemethode: Kabelmontage

Type: 09 0305 09 03

Soortnaam: Kabelstekker

Bouwtype: Stekker, recht

Totaal aantal polen: 3

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 7 A

Nominale stroom (afgerond): 7 A

Sluiting: schroeven

Nominale spanning: 250 V

Contactmateriaal: CuZn

Materiaal (behuizing): PA

: AWG 18

Fabrikantnr.: 09 0305 09 03-20

Aantal polen: 3

Max. dwarsdoorsnede: 0.75 mm²

Doorsnede bereik: 0.75 mm² (max)

Conform RoHS: Ja

: IP40

Serie: 680

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Aansluiting

Bouwtype

Totaal aantal polen

Soortnaam

Nominale spanning

binder 09 0053 00 14-20 Flensstekker Flensstekker Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214461

Leverbaar vr. 23 okt.

19 Stuk(s)Conrad Electronic

3 A

Solderen

Flensstekker

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,83^*

binder 09 0053 80 14-20 Flensstekker Flensstekker Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214462

Leverbaar ma. 16 nov.

Conrad Electronic

3 A

Solderen

Flensstekker

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 20,65^*

binder 09 0053 90 14-20 Flensstekker Flensstekker Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214463

Leverbaar vr. 23 okt.

15 Stuk(s)Conrad Electronic

3 A

Solderen

Flensstekker

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,13^*

binder 09 0054 00 14-20 Flensdoos Bus, recht Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214464

Leverbaar vr. 23 okt.

8 Stuk(s)Conrad Electronic

3 A

Solderen

Bus, recht

Flensdoos

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,96^*

binder 09 0054 80 14-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214465

Leverbaar do. 22 apr. 2027

Conrad Electronic

3 A

Solderen

Bus, recht

Flensdoos

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,96^*

binder 09 0054 90 14-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214466

Leverbaar vr. 23 okt.

143 Stuk(s)Conrad Electronic

3 A

Solderen

Bus, recht

Flensdoos

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 26,44^*

binder 09 0197 00 24-20 Flensstekker Flensstekker Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214750

Leverbaar ma. 16 nov.

Conrad Electronic

1 A

Solderen

Flensstekker

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

binder 09 0197 80 24-20 Flensstekker Flensstekker Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214751

Leverbaar ma. 16 nov.

Conrad Electronic

1 A

Solderen

Flensstekker

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 56,19^*

binder 09 0197 90 24-20 Flensstekker Flensstekker Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214752

Leverbaar ma. 16 nov.

Conrad Electronic

1 A

Solderen

Flensstekker

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 62,80^*

binder 09 0198 00 24-20 Flensdoos Bus, recht Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214753

Leverbaar wo. 18 nov.

Conrad Electronic

1 A

Solderen

Bus, recht

Flensdoos

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 41,31^*

Documenten en downloads

Datablad

Datablad 3214779 binder 09 0305 09 03-20 Kabelstekker Stekker, recht Totaal aantal polen: 3 Serie (ronde connectoren): 680 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3214779 binder 09 0305 09 03-20 Kabelstekker Stekker, recht Totaal aantal polen: 3 Serie (ronde connectoren): 680 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16
