Name: binder 09 0328 90 07-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 7 Serie (ronde connectoren): 680 1 stuk(s)
Brand: binder
SKU: 3214912
Availability: InStock

Elektrische ronde stekkerverbinding met meerdere pinnen en metallische schroefdraad, geschikt voor industriële toepassingen.

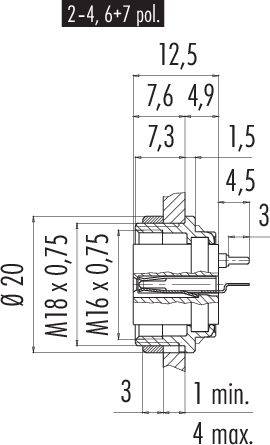

Technische tekening van een connector. Afmetingen weergegeven in millimeters, inclusief diameter en schroefdraadmetingen.

'Diagram van een ronde connector met zeven genummerde pinnen die gelijkmatig in een cirkel zijn gerangschikt, met een centrale contactpunt.'

1/3

Afbeelding vergelijkbaar

Soortnaam

Flensdoos

Bouwtype

Bus, recht

Flensbus

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar di. 27 okt.

136 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 12,39 / Stuk)

€ 12,39

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

09 0328 90 07 serie 680

M16 IP40-flensdoos
Aantal Polen: 7
niet-afgeschermd
dompelsolderen
IP40
van voren vastgeschroefd

Extra services en acties

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Montagemethode: Behuizingsmontage

Type: 09 0328 90 07

Soortnaam: Flensdoos

Bouwtype: Bus, recht
Flensbus

Totaal aantal polen: 7

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 5 A

Nominale stroom (afgerond): 5 A

Sluiting: schroeven

Nominale spanning: 125 V

Contactmateriaal: CuSn

Materiaal (behuizing): Zinkspuitgiet, vernikkeld

Fabrikantnr.: 09 0328 90 07-20

Aantal polen: 7

Conform RoHS: Ja

: IP40

Serie: 680

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Aansluiting

Bouwtype

Totaal aantal polen

Soortnaam

Nominale spanning

binder 09 0053 00 14-20 Flensstekker Flensstekker Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214461

Leverbaar di. 27 okt.

19 Stuk(s)Conrad Electronic

3 A

Solderen

Flensstekker

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,83^*

binder 09 0053 80 14-20 Flensstekker Flensstekker Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214462

Leverbaar ma. 16 nov.

Conrad Electronic

3 A

Solderen

Flensstekker

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 20,65^*

binder 09 0053 90 14-20 Flensstekker Flensstekker Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214463

Leverbaar di. 27 okt.

15 Stuk(s)Conrad Electronic

3 A

Solderen

Flensstekker

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,13^*

binder 09 0054 00 14-20 Flensdoos Bus, recht Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214464

Leverbaar di. 27 okt.

8 Stuk(s)Conrad Electronic

3 A

Solderen

Bus, recht

Flensdoos

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,96^*

binder 09 0054 80 14-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214465

Leverbaar do. 22 apr. 2027

Conrad Electronic

3 A

Solderen

Bus, recht

Flensdoos

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,96^*

binder 09 0054 90 14-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 14 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214466

Leverbaar di. 27 okt.

143 Stuk(s)Conrad Electronic

3 A

Solderen

Bus, recht

Flensdoos

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 26,44^*

binder 09 0197 00 24-20 Flensstekker Flensstekker Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214750

Leverbaar ma. 16 nov.

Conrad Electronic

1 A

Solderen

Flensstekker

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

binder 09 0197 80 24-20 Flensstekker Flensstekker Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214751

Leverbaar ma. 16 nov.

Conrad Electronic

1 A

Solderen

Flensstekker

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 56,19^*

binder 09 0197 90 24-20 Flensstekker Flensstekker Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214752

Leverbaar ma. 16 nov.

Conrad Electronic

1 A

Solderen

Flensstekker

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 62,80^*

binder 09 0198 00 24-20 Flensdoos Bus, recht Totaal aantal polen: 24 Serie (ronde connectoren): 680 1 stuk(s)

Artikelnummer:3214753

Leverbaar wo. 18 nov.

Conrad Electronic

1 A

Solderen

Bus, recht

Flensdoos

60 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 41,31^*

Documenten en downloads

Datablad

Datablad 3214912 binder 09 0328 90 07-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 7 Serie (ronde connectoren): 680 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3214912 binder 09 0328 90 07-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 7 Serie (ronde connectoren): 680 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16
