Name: binder 09 0428 00 08-20 Flensdoos Bus, recht Totaal aantal polen: 8 Serie (ronde connectoren): 712 1 stuk(s)
Brand: binder
SKU: 3214998
Availability: InStock

Een ronde metalen stekker met meerdere verdiepte contactpunten en goudkleurige aansluitingen aan de achterkant.

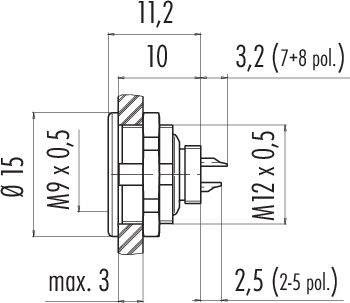

Technische tekening van een connector met afmetingen. Diameter 15 mm, diepte 11,2 mm, maximale hoogte 3 mm. Schroefdraad M9 en M12.

Technical drawing of an 8-pin connector, numbered pins around the edge and in the center. Symmetrical arrangement.

1/3

Afbeelding vergelijkbaar

Soortnaam

Flensdoos

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar vr. 16 okt.

2004 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 19,83 / Stuk)

€ 19,83

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

09 0428 00 08 serie 712

M9 IP67 flensdoos
Aantal polen: 8
niet-afgeschermd
solderen
IP67

Extra services en acties

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: II
Verontreinigingsgraad: 1
Materiaal contactlichaam: PA (UL94 V-0)
Montagemethode: Behuizingsmontage

Type: 09 0428 00 08

Soortnaam: Flensdoos

Bouwtype: Bus, recht

Totaal aantal polen: 8

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 1 A

Nominale stroom (afgerond): 1 A

Sluiting: schroeven

Nominale spanning: 125 V

Contactmateriaal: CuSn

: AWG 26

Fabrikantnr.: 09 0428 00 08-20

Aantal polen: 8

Max. dwarsdoorsnede: 0.14 mm²

Doorsnede bereik: 0.14 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 712

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Bouwtype

Inhoud

Totaal aantal polen

Soortnaam

binder 09 0403 00 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214954

Leverbaar vr. 16 okt.

Conrad Electronic

4 A

Flensstekker

1 stuk(s)

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,39^*

binder 09 0403 30 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214955

Leverbaar do. 19 nov.

Conrad Electronic

4 A

Flensstekker

1 stuk(s)

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,48^*

binder 09 0403 35 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214956

Leverbaar do. 19 nov.

Conrad Electronic

4 A

Flensstekker

1 stuk(s)

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,13^*

binder 09 0403 80 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214957

Leverbaar vr. 16 okt.

42 Stuk(s)Conrad Electronic

4 A

Flensstekker

1 stuk(s)

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,69^*

binder 09 0403 90 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214958

Leverbaar do. 19 nov.

Conrad Electronic

4 A

Flensstekker

1 stuk(s)

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,17^*

binder 09 0404 00 02-20 Flensdoos Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214959

Leverbaar vr. 16 okt.

284 Stuk(s)Conrad Electronic

4 A

Bus, recht

1 stuk(s)

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,39^*

binder 09 0404 35 02-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214961

Leverbaar do. 19 nov.

Conrad Electronic

4 A

Bus, recht

1 stuk(s)

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,48^*

binder 09 0404 55 02-20 Flensdoos Bus, haaks, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214962

Leverbaar do. 19 nov.

Conrad Electronic

4 A

Bus, haaks

1 stuk(s)

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 30,57^*

binder 09 0404 80 02-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214963

Leverbaar vr. 16 okt.

290 Stuk(s)Conrad Electronic

4 A

Bus, recht

1 stuk(s)

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,69^*

binder 09 0404 90 02-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214964

Leverbaar do. 19 nov.

Conrad Electronic

4 A

Bus, recht

1 stuk(s)

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 16,52^*

Documenten en downloads

Datablad

Datablad 3214998 binder 09 0428 00 08-20 Flensdoos Bus, recht Totaal aantal polen: 8 Serie (ronde connectoren): 712 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3214998 binder 09 0428 00 08-20 Flensdoos Bus, recht Totaal aantal polen: 8 Serie (ronde connectoren): 712 1 stuk(s)

Omschrijving

Onze subminiatuur-ronde connectoren zijn ontwikkeld voor de talrijke toepassingen waarbij grootte en signaalintegriteit een belangrijke rol spelen. Wij bieden modellen met snap-, bajonet- en push-pull-vergrendeling en met M9-schroefvergrendeling in twee verschillende uitvoeringen, met beschermingsklasse IP40 of met IP67 aan. De connectoren zijn verkrijgbaar met twee tot acht contacten, in rechte of haakse uitvoering en als flensconnector. De verschillende modellen hebben een dompelsoldeer- of soldeeraansluiting en zijn met aangespoten kabels in verschillende lengtes verkrijgbaar. Voor de productie van onze ronde connectoren gebruiken wij hoogwaardige materialen. De behuizingen en contactlichamen zijn gemaakt van PUR of PVC, de contacten zijn van verguld brons of verguld messing. Er zijn zeven verschillende series beschikbaar, die overtuigen met de volgende voordelen:

• Keuze van de vergrendeling
• Beschermingsklasse IP40 of IP67
• 2- tot 8-polig
• Rechte en haakse uitvoeringen
• Tot 1000 steekcycli

De teksten voor dit artikel zijn automatisch vertaald.
