Name: binder 09 0470 00 12-20 Flensdoos Bus, recht Totaal aantal polen: 12 Serie (ronde connectoren): 690 1 stuk(s)
Brand: binder
SKU: 3215039
Availability: BackOrder

Zwarte ronde stekker met meerdere gaten, vermoedelijk een elektrische stekkerverbinding voor voertuigen, toont bevestigingspunten.

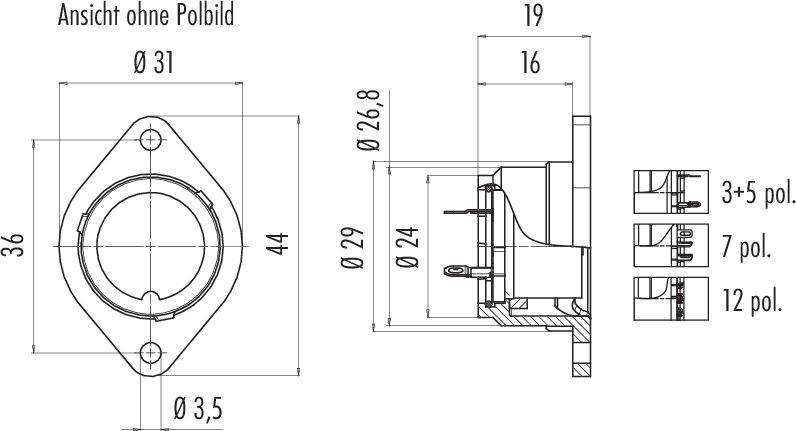

Technische tekening van een ronde connector met afmetingen in millimeters. Bovenaanzicht en zijaanzicht met gedetailleerde weergave van de polariteit.

Afbeelding van een 12-polige DIN-connector met genummerde contacten. Contacten zijn in een cirkel gerangschikt.

1/3

Afbeelding vergelijkbaar

Soortnaam

Flensdoos

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

4 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 45,99 / Stuk)

€ 45,99

incl. btw

Slechts 4 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

09 0470 00 12 serie 690

Bajonet flensdoos
Aantal polen: 12
niet-afgeschermd
solderen
IP40

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 8 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: II
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Montagemethode: Behuizingsmontage

Type: 09 0470 00 12

Soortnaam: Flensdoos

Bouwtype: Bus, recht

Totaal aantal polen: 12

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 5 A

Nominale stroom (afgerond): 5 A

Sluiting: Bajonet

Nominale spanning: 125 V

Contactmateriaal: CuSn

Materiaal (behuizing): PBT

: AWG 18

Fabrikantnr.: 09 0470 00 12-20

Aantal polen: 12

Max. dwarsdoorsnede: 0.75 mm²

Doorsnede bereik: 0.75 mm² (max)

: IP40

Serie: 690

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Bouwtype

Inhoud

Nominale spanning

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 09 0470 00 12-20 Flensdoos Bus, recht Totaal aantal polen: 12 Serie (ronde connectoren): 690 1 stuk(s)

Artikelnummer:3215039

Leverbaar vr. 6 nov.

4 Stuk(s)Conrad Electronic

Dit product

Bus, recht

1 stuk(s)

125 V

5 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 45,99^*

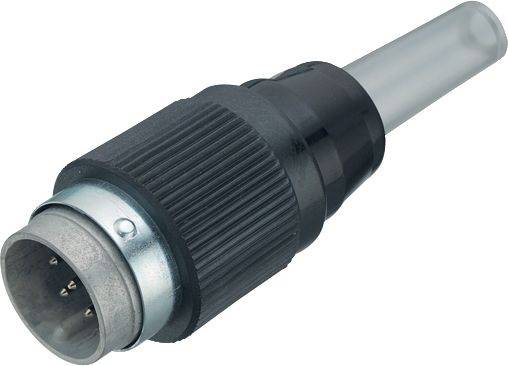

binder 09 0467 00 12-20 Kabelstekker Stekker, recht Totaal aantal polen: 12 Serie (ronde connectoren): 690 1 stuk(s)

Artikelnummer:3215036

Leverbaar vr. 6 nov.

6 Stuk(s)Conrad Electronic

Stekker, recht

1 stuk(s)

125 V

5 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 59,99^*

binder Flensdoos Bus, recht Totaal aantal polen: 12 Serie (ronde connectoren): 690 20 stuk(s)

Artikelnummer:2560255

Niet beschikbaar

Conrad Electronic

Bus, recht

20 stuk(s)

125 V

5 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 505,00^*

binder Flensdoos Bus, recht Totaal aantal polen: 3 Serie (ronde connectoren): 690 20 stuk(s)

Artikelnummer:2559487

Niet beschikbaar

Conrad Electronic

Bus, recht

20 stuk(s)

250 V

10 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 355,00^*

binder Flensdoos Bus, recht Totaal aantal polen: 5 Serie (ronde connectoren): 690 20 stuk(s)

Artikelnummer:2559488

Niet beschikbaar

Conrad Electronic

Bus, recht

20 stuk(s)

250 V

10 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 445,00^*

binder Flensdoos Bus, recht Totaal aantal polen: 7 Serie (ronde connectoren): 690 20 stuk(s)

Artikelnummer:2559489

Niet beschikbaar

Conrad Electronic

Bus, recht

20 stuk(s)

250 V

5 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 525,00^*

binder Flensstekker Flensstekker Totaal aantal polen: 12 Serie (ronde connectoren): 690 20 stuk(s)

Artikelnummer:2560254

Niet beschikbaar

Conrad Electronic

Flensstekker

20 stuk(s)

125 V

5 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 545,00^*

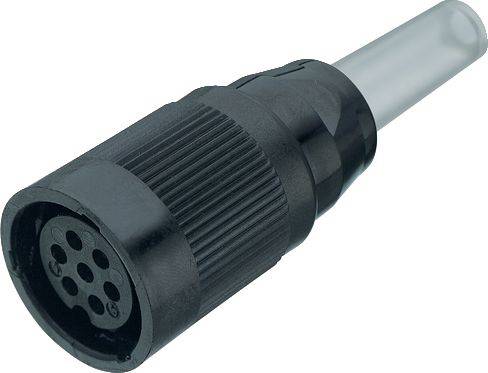

binder Kabelconnector Bus, recht Totaal aantal polen: 12 Serie (ronde connectoren): 690 20 stuk(s)

Artikelnummer:2560253

Niet beschikbaar

Conrad Electronic

Bus, recht

20 stuk(s)

125 V

5 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 715,00^*

binder Kabelconnector Bus, recht Totaal aantal polen: 3 Serie (ronde connectoren): 690 20 stuk(s)

Artikelnummer:2559486

Niet beschikbaar

Conrad Electronic

Bus, recht

20 stuk(s)

250 V

10 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 509,00^*

binder Kabelstekker Stekker, recht Totaal aantal polen: 12 Serie (ronde connectoren): 690 20 stuk(s)

Artikelnummer:2560252

Niet beschikbaar

Conrad Electronic

Stekker, recht

20 stuk(s)

125 V

5 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 665,00^*

Documenten en downloads

Datablad

Datablad 3215039 binder 09 0470 00 12-20 Flensdoos Bus, recht Totaal aantal polen: 12 Serie (ronde connectoren): 690 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215039 binder 09 0470 00 12-20 Flensdoos Bus, recht Totaal aantal polen: 12 Serie (ronde connectoren): 690 1 stuk(s)

Omschrijving

Ons assortiment power-connectoren is geschikt voor vrijwel elke laag- en hoogspanningstoepassing, van veiligheids- en CCTV-systemen tot veldbus-Ethernet-componenten tot AC- en DC-motoren. Sommige modellen voldoen aan de eisen van extreme omgevingen - zowel binnen als buiten. Er zijn verschillende aansluitopties verkrijgbaar, als vergrendelingssystemen zijn bajonet-, M23-, M25- en RD24-vergrendeling mogelijk. Sommige modellen zijn ESTI+-, UL- en VDE-goedgekeurd. Om het toepassingsgebied uit te breiden, kunnen gebruikers kiezen uit rechte en haakse kabel- en flensuitvoeringen.

Eigenschappen:

• 3 tot 24 contacten, ook met +PE
• Beschermingsgraad van IP40 tot IP69K
• UL-, VDE- en ESTI+-goedkeuring
• Kabel- en flensformaten
• Soldeer-, schroefklem-, krimpaansluiting en aangegoten kabel
• Afschermbare uitvoeringen
