Name: binder 09 0762 190 05-20 Flensdoos Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 670 1 stuk(s)
Brand: binder
SKU: 3215136
Availability: BackOrder

Stekker met een rond, zwart behuizing en zilveren randen, geschikt voor elektronische verbindingen in apparaten.

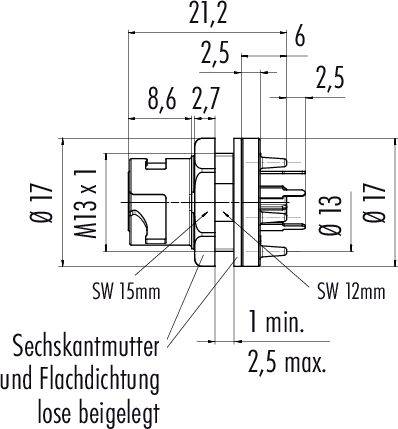

Technische tekening van een stekkerverbinding met afmetingen in millimeters. Details omvatten schroefdraaddiameter, zeskantmoeren en afdichtingsinformatie.

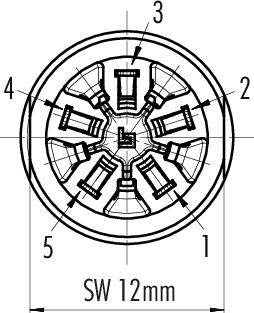

Technische tekening van een rond profiel met zes gelijkmatig gepositioneerde componenten. Gekenmerkt door de aanduiding 'SW 12mm'. Hoofddetail: configuratie en afmetingen van de onderdelen.

1/3

Afbeelding vergelijkbaar

Soortnaam

Flensdoos

Bouwtype

Stekker, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

20 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 19,99 / Stuk)

€ 19,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

09 0762 190 05 serie 670

Bajonet NCC-flensdoos
Aantal polen: 5
niet-afgeschermd
dompelsolderen
IP54 ongestoord

Extra services en acties

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Doorgangsweerstand: ≤ 15 mΩ
Isolatiegroep: II.
Overspanningscategorie: II
Verontreinigingsgraad: 2
Materiaal contactlichaam: PA
Montagemethode: Frontmontage

Type: 09 0762 190 05

Soortnaam: Flensdoos

Bouwtype: Stekker, recht

Totaal aantal polen: 5

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 2 A

Nominale stroom (afgerond): 2 A

Sluiting: Bajonet

Nominale spanning: 50 V

Contactmateriaal: CuSn

Materiaal (behuizing): PA

: AWG 24

Fabrikantnr.: 09 0762 190 05-20

Aantal polen: 5

Max. dwarsdoorsnede: 0.25 mm²

Doorsnede bereik: 0.25 mm² (max)

Conform RoHS: Ja

: IP54
IP67

Serie: 670

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Inhoud

Soortnaam

binder 09 0762 190 05-20 Flensdoos Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 670 1 stuk(s)

Artikelnummer:3215136

Leverbaar vr. 6 nov.

20 Stuk(s)Conrad Electronic

Dit product

1 stuk(s)

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,99^*

binder 09 0762 000 05-20 Flensdoos Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 670 1 stuk(s)

Artikelnummer:3215133

Leverbaar di. 8 dec.

Conrad Electronic

1 stuk(s)

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,99^*

binder 09 0762 090 05-20 Flensdoos Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 670 1 stuk(s)

Artikelnummer:3215134

Leverbaar vr. 6 nov.

14 Stuk(s)Conrad Electronic

1 stuk(s)

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 22,99^*

binder 09 0762 180 05-20 Flensdoos Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 670 1 stuk(s)

Artikelnummer:3215135

Leverbaar vr. 6 nov.

17 Stuk(s)Conrad Electronic

1 stuk(s)

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,99^*

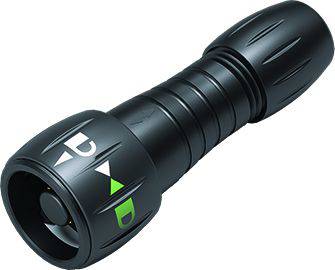

binder 99 0759 010 05-20 Kabelstekker Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 670 1 stuk(s)

Artikelnummer:3215880

Leverbaar vr. 6 nov.

5 Stuk(s)Conrad Electronic

1 stuk(s)

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,99^*

binder Flensdoos Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 670 20 stuk(s)

Artikelnummer:2560352

Niet beschikbaar

Conrad Electronic

20 stuk(s)

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 259,00^*

binder Flensdoos Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 670 20 stuk(s)

Artikelnummer:2560351

Niet beschikbaar

Conrad Electronic

20 stuk(s)

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 259,00^*

binder Flensdoos Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 670 20 stuk(s)

Artikelnummer:2560350

Niet beschikbaar

Conrad Electronic

20 stuk(s)

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 249,99^*

binder Flensdoos Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 670 20 stuk(s)

Artikelnummer:2560349

Niet beschikbaar

Conrad Electronic

20 stuk(s)

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 249,99^*

binder Kabelstekker Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 670 20 stuk(s)

Artikelnummer:2561580

Niet beschikbaar

Conrad Electronic

20 stuk(s)

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 275,00^*

Documenten en downloads

Datablad

Datablad 3215136 binder 09 0762 190 05-20 Flensdoos Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 670 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215136 binder 09 0762 190 05-20 Flensdoos Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 670 1 stuk(s)

Omschrijving

Onze subminiatuur-ronde connectoren zijn ontwikkeld voor de talrijke toepassingen waarbij grootte en signaalintegriteit een belangrijke rol spelen. Wij bieden modellen met snap-, bajonet- en push-pull-vergrendeling en met M9-schroefvergrendeling in twee verschillende uitvoeringen, met beschermingsklasse IP40 of met IP67 aan. De connectoren zijn verkrijgbaar met twee tot acht contacten, in rechte of haakse uitvoering en als flensconnector. De verschillende modellen hebben een dompelsoldeer- of soldeeraansluiting en zijn met aangespoten kabels in verschillende lengtes verkrijgbaar. Voor de productie van onze ronde connectoren gebruiken wij hoogwaardige materialen. De behuizingen en contactlichamen zijn gemaakt van PUR of PVC, de contacten zijn van verguld brons of verguld messing. Er zijn zeven verschillende series beschikbaar, die overtuigen met de volgende voordelen:

• Keuze van de vergrendeling
• Beschermingsklasse IP40 of IP67
• 2- tot 8-polig
• Rechte en haakse uitvoeringen
• Tot 1000 steekcycli
