Name: binder 77 1430 0000 50003-0500-20 Ronde connector afgewerkt Bus, recht Totaal aantal polen: 3 Serie (ronde connectoren):
Brand: binder
SKU: 3215401
Availability: BackOrder

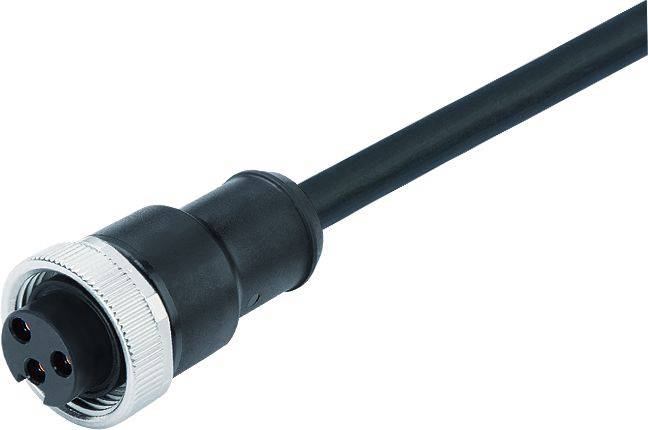

Een zwarte kabel met een ronde metalen stekker aan het uiteinde, geschikt voor industriële of technische toepassingen.

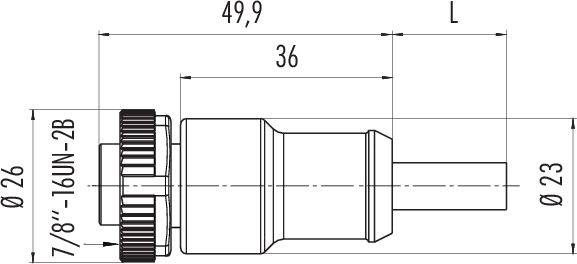

Technische tekening van een cilindrische stekker met schroefdraad. Afmetingen: Totale lengte 49,9 mm, diameter 26 mm aan de voorkant, 23 mm aan de achterkant.

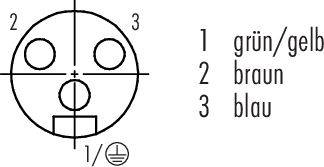

Schakelschema van een stekker met nummering van de pinnen: 1 (groen/geel), 2 (bruin), 3 (blauw), toont de rangschikking en kleurcodering van de contacten.

1/3

Afbeelding vergelijkbaar

Soortnaam

Ronde connector afgewerkt

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Kabel met stekker

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 69,99 / Stuk)

€ 69,99

incl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

77 1430 0000 50003-0500 serie 870

7/8"; kabeldoos
Aantal polen: 3
niet-afgeschermd
Aangegoten op de kabel
IP68
UL-lijst
PUR
vlambestendig zwart
3 x 1.50 mm²

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: I
Overspanningscategorie: II
Verontreinigingsgraad: 3
Materiaal contactlichaam: PUR
Isolatie draad: TPM
Kabeldoorsnede: 3 x 1.50 mmm
Verplaatsingssnelheid: ≤ 300 m/min.
Buigradius kabel vast: ≥ 7,5 x Ø
Halogeenvrij: ja
Montagemethode: Kabelmontage

Type: 77 1430 0000 50003-0500

Soortnaam: Ronde connector afgewerkt

Bouwtype: Bus, recht

Totaal aantal polen: 3

Aansluiting: Kabel met stekker

Kleur (specifiek): Zwart

Inhoud: 1 stuk(s)

Max. temperatuur: 80 °C

Nominale stroom: 13 A

Min. temperatuur: -40 °C

Nominale stroom (afgerond): 13 A

Sluiting: schroeven

Nominale spanning: 300 V
600 V

Contactmateriaal: CuZn

Materiaal (behuizing): PUR

: AWG 16

Fabrikantnr.: 77 1430 0000 50003-0500-20

Aantal polen: 3

Max. dwarsdoorsnede: 1.50 mm²

Doorsnede bereik: 1.50 mm² (max)

Conform RoHS: Ja

: IP68

Serie: 870

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Bouwtype

Inhoud

Nominale spanning

Nominale stroom (afgerond)

Totaal aantal polen

binder 09 2474 100 04-20 Bus Totaal aantal polen: 4 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215182

Leverbaar di. 8 dec.

Conrad Electronic

Bus

1 stuk(s)

300 V

10 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 83,99^*

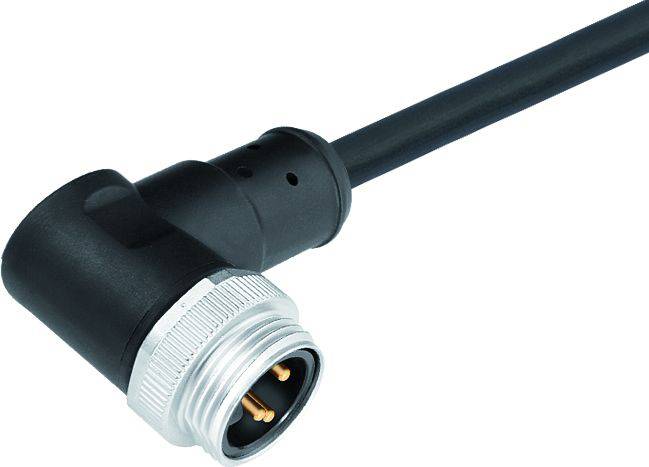

binder 77 1427 0000 50003-0200-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215382

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

13 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 44,99^*

binder 77 1427 0000 50003-0500-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215383

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

13 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 69,99^*

binder 77 1427 0000 50003-1000-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215384

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

13 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 109,99^*

binder 77 1427 0000 50004-0200-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 4 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215385

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

10 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 45,99^*

binder 77 1427 0000 50004-0500-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 4 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215386

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

10 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 73,99^*

binder 77 1427 0000 50004-1000-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 4 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215387

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

10 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

binder 77 1427 0000 50005-0200-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 5 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215388

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 53,99^*

binder 77 1427 0000 50005-0500-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 5 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215389

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 87,99^*

binder 77 1427 0000 50005-1000-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 5 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215390

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 144,99^*

Documenten en downloads

Datablad

Datablad 3215401 binder 77 1430 0000 50003-0500-20 Ronde connector afgewerkt Bus, recht Totaal aantal polen: 3 Serie (ronde connectoren):

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215401 binder 77 1430 0000 50003-0500-20 Ronde connector afgewerkt Bus, recht Totaal aantal polen: 3 Serie (ronde connectoren):

Omschrijving

De power-connectoren worden gebruikt om AC-motoren, aandrijvingen en motorschakelaars gedurende langere perioden van hoge spanningen te voorzien, maar ook voor laagspanningstoepassingen zoals veldbus-Ethernet-componenten en netwerkapparaten. Het gaat hierbij voornamelijk om M12-, M18- en 7/8-inch ronde connectoren, die door de klant kunnen worden geconfigureerd voor het betreffende toepassingsgebied. De M12-connectoren met K en S-codering kunnen tot een nominale spanning van 630V AC worden gebruikt.

Eigenschappen:

• 9 productseries
• Verschillende vergrendelingssystemen, waaronder M12, M18 en 7/8\"
• Codering, waaronder M12 - S, -K, -T, -L en -US
• Beschermingsgraad van IP20 tot IP69K
• 2 tot 8 contacten, waaronder 2+PE, 3+PE en 4+PE
• Afgeschermd en schermbaar
• PUR- en PVC-behuizing
• Kabellengten van 0,5 m tot 10 m.

De teksten voor dit artikel zijn automatisch vertaald.
