Name: binder 77 1430 1429 50004-1000-20 Ronde connector Bus, recht, Stekker, recht Totaal aantal polen: 4 Serie (ronde connect
Brand: binder
SKU: 3215412
Availability: BackOrder

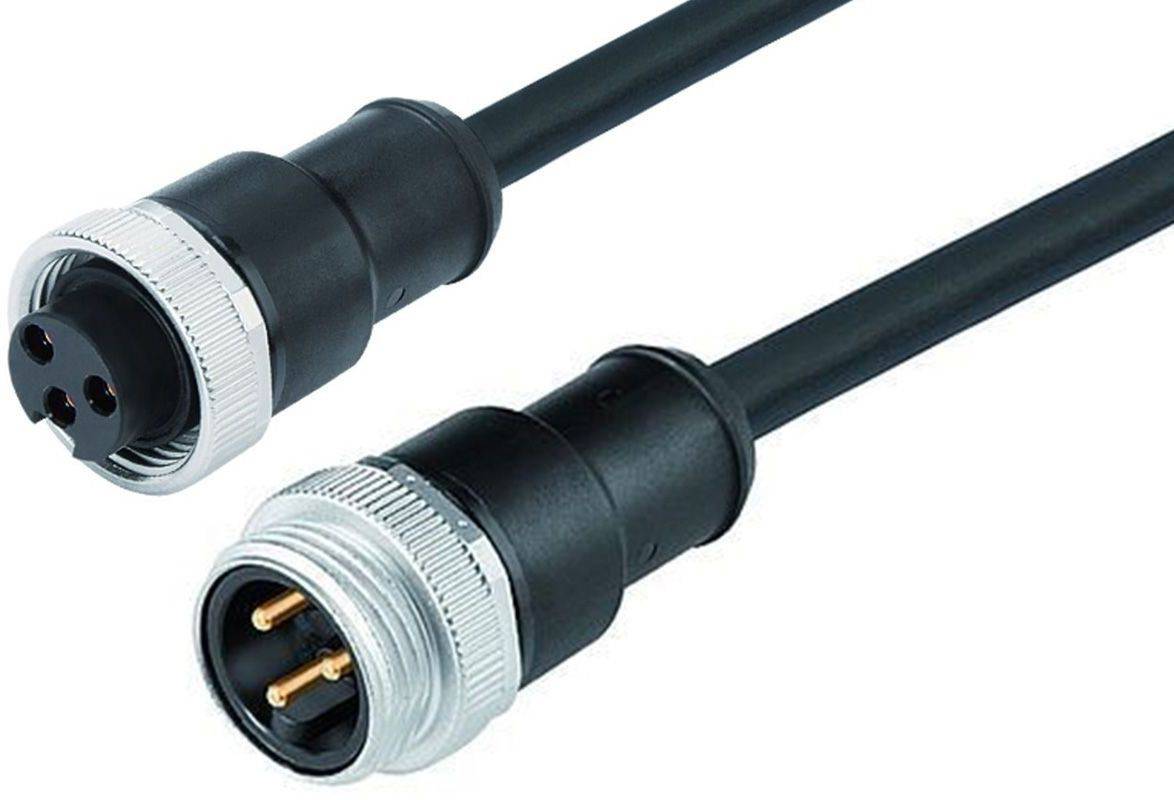

'Zwart kabel met twee ronde stekkerverbindingen. Eén heeft twee metalen pinnen, de andere twee openingen. Bedoeld voor het aansluiten van apparaten.'

Twee zwarte ronde stekkers met een zilveren schroefdraad. Eén toont de pinnen, de andere de aansluitingen.

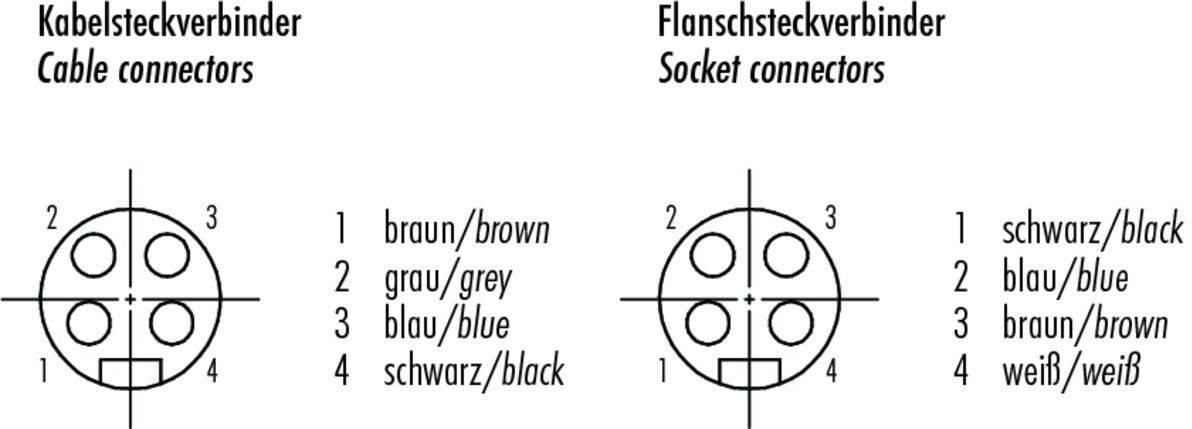

Diagram van kabel- en flenssteekverbinders met kleurgecodeerde aansluitnummers: Kabelsteekverbinders 1-4 bruin, grijs, blauw, zwart; Flenssteekverbinders 1-4 zwart, blauw, bruin, wit.

1/3

Afbeelding vergelijkbaar

Soortnaam

Ronde connector

Bouwtype

Bus, recht

Stekker, recht

Totaal aantal polen

Aansluiting

Kabel met stekker

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 8 dec.

Aantal

Stuk(s)

Totaal (€ 144,99 / Stuk)

€ 144,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

77 1430 1429 50004-1000 serie 870

7/8"; verbindingskabel kabelstekker - kabeldoos
Aantal polen: 4
niet-afgeschermd
Aangegoten op de kabel
IP68
UL-lijst
PUR
vlambestendig zwart
4 x 1.50 mm²

Extra services en acties

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: > 103Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: I
Overspanningscategorie: II
Verontreinigingsgraad: 3
Materiaal contactlichaam: PUR
Materiaal vergrendeling: CuZn (messing vernikkeld)
Isolatie draad: TPM
Kabeldoorsnede: 4 x 1.50 mmm
Verplaatsingssnelheid: ≤ 300 m/min.
Buigradius-kabel beweegt: ≥ 10 x Ø
Buigradius kabel vast: ≥ 7,5 x Ø
Halogeenvrij: ja
Montagemethode: Kabelmontage

Type: 77 1430 1429 50004-1000

Soortnaam: Ronde connector

Bouwtype: Bus, recht
Stekker, recht

Totaal aantal polen: 4

Aansluiting: Kabel met stekker

Kleur (specifiek): Zwart

Inhoud: 1 stuk(s)

Max. temperatuur: 80 °C

Nominale stroom: 10 A

Min. temperatuur: -50 °C

Nominale stroom (afgerond): 10 A

Sluiting: schroeven

Nominale spanning: 300 V
600 V

Contactmateriaal: CuZn

: AWG 16

Fabrikantnr.: 77 1430 1429 50004-1000-20

Aantal polen: 4

Max. dwarsdoorsnede: 1.50 mm²

Doorsnede bereik: 1.50 mm² (max)

Conform RoHS: Ja

: IP68

Serie: 870

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Bouwtype

Inhoud

Nominale spanning

Nominale stroom (afgerond)

Totaal aantal polen

binder 09 2474 100 04-20 Bus Totaal aantal polen: 4 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215182

Leverbaar di. 8 dec.

Conrad Electronic

Bus

1 stuk(s)

300 V

10 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 83,99^*

binder 77 1427 0000 50003-0200-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215382

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

13 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 44,99^*

binder 77 1427 0000 50003-0500-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215383

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

13 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 69,99^*

binder 77 1427 0000 50003-1000-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215384

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

13 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 109,99^*

binder 77 1427 0000 50004-0200-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 4 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215385

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

10 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 45,99^*

binder 77 1427 0000 50004-0500-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 4 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215386

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

10 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 73,99^*

binder 77 1427 0000 50004-1000-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 4 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215387

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

10 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

binder 77 1427 0000 50005-0200-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 5 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215388

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 53,99^*

binder 77 1427 0000 50005-0500-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 5 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215389

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 87,99^*

binder 77 1427 0000 50005-1000-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 5 Serie (ronde connectoren): 870 1 stuk(s)

Artikelnummer:3215390

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, haaks

1 stuk(s)

300 V

9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 144,99^*

Documenten en downloads

Datablad

Datablad 3215412 binder 77 1430 1429 50004-1000-20 Ronde connector Bus, recht, Stekker, recht Totaal aantal polen: 4 Serie (ronde connect

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215412 binder 77 1430 1429 50004-1000-20 Ronde connector Bus, recht, Stekker, recht Totaal aantal polen: 4 Serie (ronde connect

Omschrijving

De power-connectoren worden gebruikt om AC-motoren, aandrijvingen en motorschakelaars gedurende langere perioden van hoge spanningen te voorzien, maar ook voor laagspanningstoepassingen zoals veldbus-Ethernet-componenten en netwerkapparaten. Het gaat hierbij voornamelijk om M12-, M18- en 7/8-inch ronde connectoren, die door de klant kunnen worden geconfigureerd voor het betreffende toepassingsgebied. De M12-connectoren met K en S-codering kunnen tot een nominale spanning van 630V AC worden gebruikt.

Eigenschappen:

• 9 productseries
• Verschillende vergrendelingssystemen, waaronder M12, M18 en 7/8\"
• Codering, waaronder M12 - S, -K, -T, -L en -US
• Beschermingsgraad van IP20 tot IP69K
• 2 tot 8 contacten, waaronder 2+PE, 3+PE en 4+PE
• Afgeschermd en schermbaar
• PUR- en PVC-behuizing
• Kabellengten van 0,5 m tot 10 m.

De teksten voor dit artikel zijn automatisch vertaald.
