Name: binder 99 0414 115 05-20 Kabelconnector Bus, recht Totaal aantal polen: 5 Serie (ronde connectoren): 712 1 stuk(s)
Brand: binder
SKU: 3215708
Availability: BackOrder

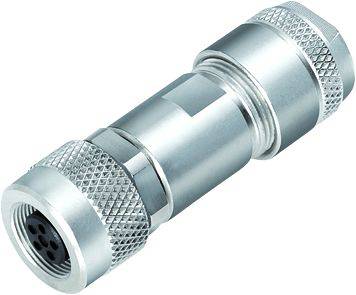

Cilindrische metalen verbinder met gegroefde randen en meerdere aansluitopeningen, gebruikt voor elektrische verbinding.

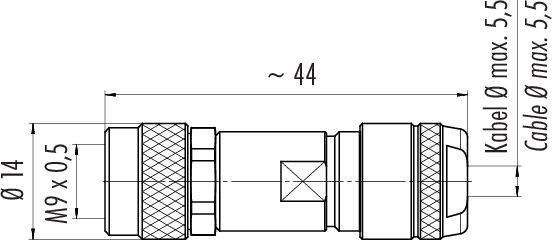

Technische tekening van een connector met de volgende afmetingen: lengte ca. 44 mm, diameter 14 mm en M9 x 0,5 mm schroefdraad.

Stekkerdiagram van een ronde 5-polige aansluiting met genummerde gaten van 1 tot 5, centrale uitlijning.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelconnector

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

37 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 42,99 / Stuk)

€ 42,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 0414 115 05 serie 712

M9 IP67 kabeldoos
Aantal polen: 5
4,0 - 5,5 mm
schermbaar
solderen
IP67

Technische specificaties

EMC-compatibiliteit: Schermbaar
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: II
Verontreinigingsgraad: 1
Materiaal contactlichaam: PA (UL94 V-0)
Materiaal vergrendeling: CuZn (messing vernikkeld)
Kabeldoorvoer: 4,0 - 5,5 mm
Montagemethode: Kabelmontage

Type: 99 0414 115 05

Soortnaam: Kabelconnector

Bouwtype: Bus, recht

Totaal aantal polen: 5

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 3 A

Nominale stroom (afgerond): 3 A

Sluiting: schroeven

Nominale spanning: 125 V

Contactmateriaal: CuSn

: AWG 24

Fabrikantnr.: 99 0414 115 05-20

Aantal polen: 5

Max. dwarsdoorsnede: 0.25 mm²

Doorsnede bereik: 0.25 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 712
