Name: binder 99 0414 75 05-20 Haakse bus Bus, haaks Totaal aantal polen: 5 Serie (ronde connectoren): 712 1 stuk(s)
Brand: binder
SKU: 3215710
Availability: BackOrder

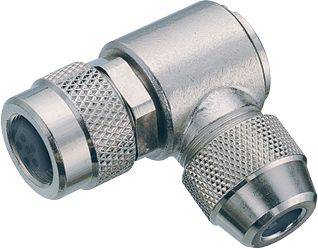

Metalen T-steekverbinder met gekartelde moeren, geschikt voor industriële toepassingen.

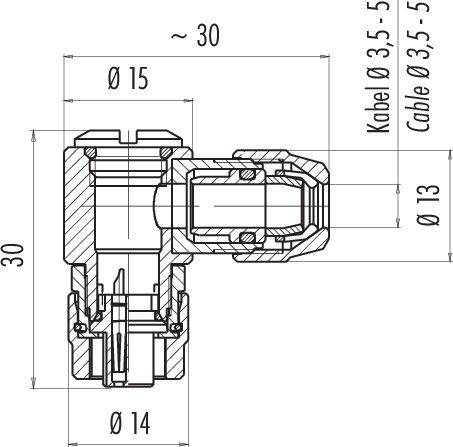

Technische tekening van een stekker met afmetingen: lengte 30 mm, diameter 15 mm en 14 mm. Kabeldiameter van 3,5 tot 5 mm.

Pinbezetting van een ronde stekker met vijf aansluitpunten, genummerd van 1 tot 5. Toont positie en rangschikking van de pins.

1/3

Afbeelding vergelijkbaar

Soortnaam

Haakse bus

Bouwtype

Bus, haaks

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

21 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 46,99 / Stuk)

€ 46,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 0414 75 05 serie 712

M9 IP67 haakse doos
Aantal polen: 5
3,5 - 5,0 mm
schermbaar
solderen
IP67

Technische specificaties

EMC-compatibiliteit: Schermbaar
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: II
Verontreinigingsgraad: 1
Materiaal contactlichaam: PA (UL94 V-0)
Materiaal vergrendeling: CuZn (messing vernikkeld)
Kabeldoorvoer: 3,5 - 5,0 mm
Montagemethode: Kabelmontage

Type: 99 0414 75 05

Soortnaam: Haakse bus

Bouwtype: Bus, haaks

Totaal aantal polen: 5

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 3 A

Nominale stroom (afgerond): 3 A

Sluiting: schroeven

Nominale spanning: 125 V

Contactmateriaal: CuSn

: AWG 24

Fabrikantnr.: 99 0414 75 05-20

Aantal polen: 5

Max. dwarsdoorsnede: 0.25 mm²

Doorsnede bereik: 0.25 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 712
