Name: binder 99 0422 10 07-20 Kabelconnector Bus, recht Totaal aantal polen: 7 Serie (ronde connectoren): 712 1 stuk(s)
Brand: binder
SKU: 3215714
Availability: BackOrder

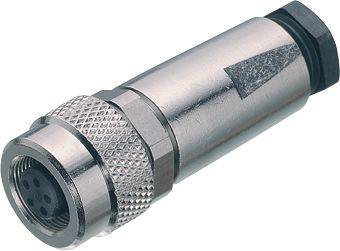

Een metalen stekker met meerdere ronde pennen en een gegroefde handgreep, die wordt gebruikt voor elektrische aansluitingen.

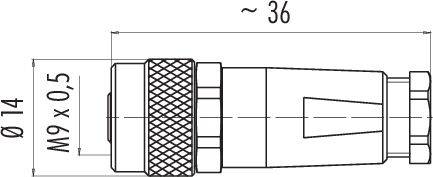

Technische tekening van een cilindrische stekker met getande moer. Afmetingen: lengte ca. 36 mm, diameter 14 mm, schroefdraad M9 x 0,5.

'Schakelschema van een zevenpuntige stekkerverbinding. Genummerde contacten van 1 tot 7 zijn gelijkmatig rond de cirkel verdeeld.'

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelconnector

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

1042 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 42,99 / Stuk)

€ 42,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 0422 10 07 serie 612

M9 IP67 kabeldoos
Aantal Polen: 7
3,5 - 5,0 mm
schermbaar
solderen
IP67

Technische specificaties

EMC-compatibiliteit: Schermbaar
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: II
Verontreinigingsgraad: 1
Materiaal contactlichaam: PA (UL94 V-0)
Materiaal vergrendeling: CuZn (messing vernikkeld)
Kabeldoorvoer: 3,5 - 5,0 mm
Montagemethode: Kabelmontage

Type: 99 0422 10 07

Soortnaam: Kabelconnector

Bouwtype: Bus, recht

Totaal aantal polen: 7

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 1 A

Nominale stroom (afgerond): 1 A

Sluiting: schroeven

Nominale spanning: 125 V

Contactmateriaal: CuSn

Materiaal (behuizing): PA

: AWG 26

Fabrikantnr.: 99 0422 10 07-20

Aantal polen: 7

Max. dwarsdoorsnede: 0.14 mm²

Doorsnede bereik: 0.14 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 712

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Bouwtype

Inhoud

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 09 0403 00 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214954

Leverbaar vr. 6 nov.

6 Stuk(s)Conrad Electronic

Flensstekker

1 stuk(s)

4 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,99^*

binder 09 0403 30 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214955

Leverbaar vr. 11 dec.

Conrad Electronic

Flensstekker

1 stuk(s)

4 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 25,99^*

binder 09 0403 35 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214956

Leverbaar vr. 11 dec.

Conrad Electronic

Flensstekker

1 stuk(s)

4 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 27,99^*

binder 09 0403 80 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214957

Leverbaar vr. 6 nov.

22 Stuk(s)Conrad Electronic

Flensstekker

1 stuk(s)

4 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,99^*

binder 09 0403 90 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214958

Leverbaar vr. 11 dec.

Conrad Electronic

Flensstekker

1 stuk(s)

4 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,99^*

binder 09 0404 00 02-20 Flensdoos Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214959

Leverbaar vr. 6 nov.

184 Stuk(s)Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,99^*

binder 09 0404 30 02-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214960

Leverbaar wo. 18 nov.

Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,99^*

binder 09 0404 35 02-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214961

Leverbaar vr. 11 dec.

Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 25,99^*

binder 09 0404 55 02-20 Flensdoos Bus, haaks, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214962

Leverbaar vr. 11 dec.

Conrad Electronic

Bus, haaks

1 stuk(s)

4 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 36,99^*

binder 09 0404 80 02-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214963

Leverbaar vr. 6 nov.

290 Stuk(s)Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,99^*

Documenten en downloads

Datablad

Datablad 3215714 binder 99 0422 10 07-20 Kabelconnector Bus, recht Totaal aantal polen: 7 Serie (ronde connectoren): 712 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215714 binder 99 0422 10 07-20 Kabelconnector Bus, recht Totaal aantal polen: 7 Serie (ronde connectoren): 712 1 stuk(s)

Omschrijving

Onze subminiatuur-ronde connectoren zijn ontwikkeld voor de talrijke toepassingen waarbij grootte en signaalintegriteit een belangrijke rol spelen. Wij bieden modellen met snap-, bajonet- en push-pull-vergrendeling en met M9-schroefvergrendeling in twee verschillende uitvoeringen, met beschermingsklasse IP40 of met IP67 aan. De connectoren zijn verkrijgbaar met twee tot acht contacten, in rechte of haakse uitvoering en als flensconnector. De verschillende modellen hebben een dompelsoldeer- of soldeeraansluiting en zijn met aangespoten kabels in verschillende lengtes verkrijgbaar. Voor de productie van onze ronde connectoren gebruiken wij hoogwaardige materialen. De behuizingen en contactlichamen zijn gemaakt van PUR of PVC, de contacten zijn van verguld brons of verguld messing. Er zijn zeven verschillende series beschikbaar, die overtuigen met de volgende voordelen:

• Keuze van de vergrendeling
• Beschermingsklasse IP40 of IP67
• 2- tot 8-polig
• Rechte en haakse uitvoeringen
• Tot 1000 steekcycli

De teksten voor dit artikel zijn automatisch vertaald.
