Name: binder 99 0426 75 08-20 Haakse bus Bus, haaks Totaal aantal polen: 8 Serie (ronde connectoren): 712 1 stuk(s)
Brand: binder
SKU: 3215722
Availability: BackOrder

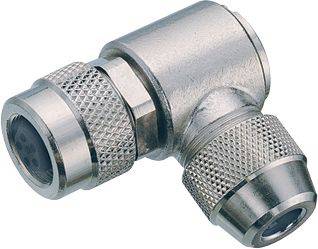

Metalen pijpverbinders met profilering voor veilige aansluiting in buissystemen.

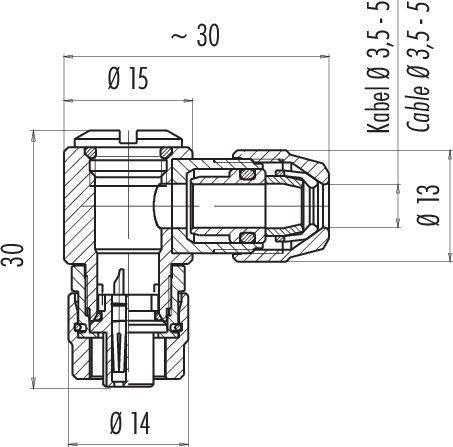

Technische tekening van een connector met afmetingen: hoogte 30 mm, diameter 15 mm. Kabeldoorsnede 3,5-5 mm en 5-6 mm.

Een DIN-stekker met acht genummerde pinnen in een rond behuizing. Lijnen markeren de symmetrie-as.

1/3

Afbeelding vergelijkbaar

Soortnaam

Haakse bus

Bouwtype

Bus, haaks

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

15 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 55,99 / Stuk)

€ 55,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 0426 75 08 serie 712

M9 IP67 haakse doos
Aantal polen: 8
3,5 - 5,0 mm
schermbaar
solderen
IP67

Technische specificaties

EMC-compatibiliteit: Schermbaar
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: II
Verontreinigingsgraad: 1
Materiaal contactlichaam: PA (UL94 V-0)
Materiaal vergrendeling: CuZn (messing vernikkeld)
Kabeldoorvoer: 3,5 - 5,0 mm
Montagemethode: Kabelmontage

Type: 99 0426 75 08

Soortnaam: Haakse bus

Bouwtype: Bus, haaks

Totaal aantal polen: 8

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 1 A

Nominale stroom (afgerond): 1 A

Sluiting: schroeven

Nominale spanning: 125 V

Contactmateriaal: CuSn

: AWG 26

Fabrikantnr.: 99 0426 75 08-20

Aantal polen: 8

Max. dwarsdoorsnede: 0.14 mm²

Doorsnede bereik: 0.14 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 712

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Bouwtype

Inhoud

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 09 0403 00 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214954

Leverbaar vr. 6 nov.

6 Stuk(s)Conrad Electronic

Flensstekker

1 stuk(s)

4 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,99^*

binder 09 0403 30 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214955

Leverbaar vr. 11 dec.

Conrad Electronic

Flensstekker

1 stuk(s)

4 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 25,99^*

binder 09 0403 35 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214956

Leverbaar vr. 11 dec.

Conrad Electronic

Flensstekker

1 stuk(s)

4 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 27,99^*

binder 09 0403 80 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214957

Leverbaar vr. 6 nov.

22 Stuk(s)Conrad Electronic

Flensstekker

1 stuk(s)

4 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,99^*

binder 09 0403 90 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214958

Leverbaar vr. 11 dec.

Conrad Electronic

Flensstekker

1 stuk(s)

4 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,99^*

binder 09 0404 00 02-20 Flensdoos Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214959

Leverbaar vr. 6 nov.

184 Stuk(s)Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,99^*

binder 09 0404 30 02-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214960

Leverbaar wo. 18 nov.

Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,99^*

binder 09 0404 35 02-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214961

Leverbaar vr. 11 dec.

Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 25,99^*

binder 09 0404 55 02-20 Flensdoos Bus, haaks, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214962

Leverbaar vr. 11 dec.

Conrad Electronic

Bus, haaks

1 stuk(s)

4 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 36,99^*

binder 09 0404 80 02-20 Flensdoos Bus, recht, Flensbus Totaal aantal polen: 2 Serie (ronde connectoren): 712 1 stuk(s)

Artikelnummer:3214963

Leverbaar vr. 6 nov.

290 Stuk(s)Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,99^*

Documenten en downloads

Datablad

Datablad 3215722 binder 99 0426 75 08-20 Haakse bus Bus, haaks Totaal aantal polen: 8 Serie (ronde connectoren): 712 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215722 binder 99 0426 75 08-20 Haakse bus Bus, haaks Totaal aantal polen: 8 Serie (ronde connectoren): 712 1 stuk(s)

Omschrijving

Onze subminiatuur-ronde connectoren zijn ontwikkeld voor de talrijke toepassingen waarbij grootte en signaalintegriteit een belangrijke rol spelen. Wij bieden modellen met snap-, bajonet- en push-pull-vergrendeling en met M9-schroefvergrendeling in twee verschillende uitvoeringen, met beschermingsklasse IP40 of met IP67 aan. De connectoren zijn verkrijgbaar met twee tot acht contacten, in rechte of haakse uitvoering en als flensconnector. De verschillende modellen hebben een dompelsoldeer- of soldeeraansluiting en zijn met aangespoten kabels in verschillende lengtes verkrijgbaar. Voor de productie van onze ronde connectoren gebruiken wij hoogwaardige materialen. De behuizingen en contactlichamen zijn gemaakt van PUR of PVC, de contacten zijn van verguld brons of verguld messing. Er zijn zeven verschillende series beschikbaar, die overtuigen met de volgende voordelen:

• Keuze van de vergrendeling
• Beschermingsklasse IP40 of IP67
• 2- tot 8-polig
• Rechte en haakse uitvoeringen
• Tot 1000 steekcycli
