Name: binder 99 0617 70 06-20 Haakse stekker Stekker, recht Totaal aantal polen: 6 Serie (ronde connectoren): 678 1 stuk(s)
Brand: binder
SKU: 3215764
Availability: BackOrder

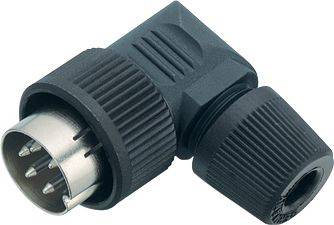

'Een zwarte, haaks geplaatste stekker met vijf metalen pinnen.'

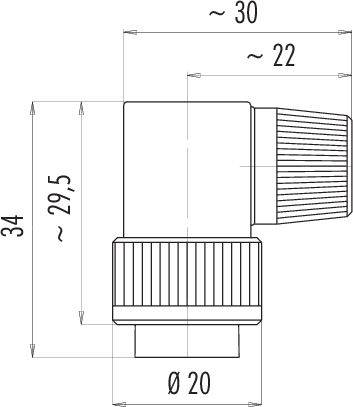

Technische tekening van een hoek met afmetingen: Hoogte 34 mm, breedte 30 mm, opening Ø 20 mm, andere relevante maten 22 mm en 29,5 mm.

Tekening van een 6-polige DIN-connector, genummerd van 1 tot 6, met weergave van de indeling en pin-posities.

1/3

Afbeelding vergelijkbaar

Soortnaam

Haakse stekker

Bouwtype

Stekker, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

43 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 29,99 / Stuk)

€ 29,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 0617 70 06 serie 678

Bajonet haakse stekker
Aantal Polen: 6 DIN
4,0 - 6,0 mm
niet-afgeschermd
solderen
IP40

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 4,0 - 6,0 mm
Montagemethode: Kabelmontage

Type: 99 0617 70 06

Soortnaam: Haakse stekker

Bouwtype: Stekker, recht

Totaal aantal polen: 6

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 6 A

Nominale stroom (afgerond): 6 A

Sluiting: Bajonet

Nominale spanning: 250 V

Contactmateriaal: CuZn

Materiaal (behuizing): PA

: AWG 18

Fabrikantnr.: 99 0617 70 06-20

Aantal polen: 6

Max. dwarsdoorsnede: 0.75 mm²

Doorsnede bereik: 0.75 mm² (max)

Conform RoHS: Ja

: IP40

Serie: 678
