Name: binder 99 0618 72 06-20 Haakse bus Bus, haaks Totaal aantal polen: 6 Serie (ronde connectoren): 678 1 stuk(s)
Brand: binder
SKU: 3215768
Availability: BackOrder

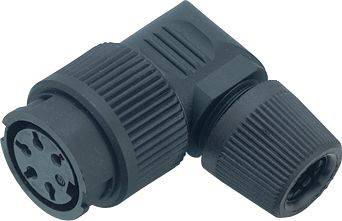

Een zwarte, gehoekte stekker met meerdere pinnen, die wordt gebruikt voor elektrische verbindingen.

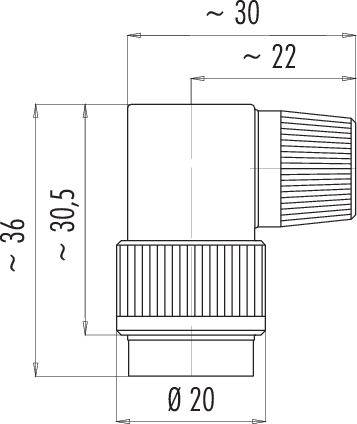

Technische tekening van een cilindrisch aansluitstuk, zijaanzicht. Afmetingen: hoogte 36 mm, breedte 30 mm, binnendiameter 20 mm.

'Diagram van een ronde stekker met zes genummerde aansluitingen met de klok mee. Aansluiting 1 linksonder tot aansluiting 6 in het midden.'

1/3

Afbeelding vergelijkbaar

Soortnaam

Haakse bus

Bouwtype

Bus, haaks

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 8 dec.

Aantal

Stuk(s)

Totaal (€ 41,99 / Stuk)

€ 41,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 0618 72 06 serie 678

Bajonet haakse doos
Aantal Polen: 6 DIN
6,0 - 8,0 mm
niet-afgeschermd
solderen
IP40

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 6,0 - 8,0 mm
Montagemethode: Kabelmontage

Type: 99 0618 72 06

Soortnaam: Haakse bus

Bouwtype: Bus, haaks

Totaal aantal polen: 6

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 6 A

Nominale stroom (afgerond): 6 A

Sluiting: Bajonet

Nominale spanning: 250 V

Contactmateriaal: CuSn

Materiaal (behuizing): PA

: AWG 18

Fabrikantnr.: 99 0618 72 06-20

Aantal polen: 6

Max. dwarsdoorsnede: 0.75 mm²

Doorsnede bereik: 0.75 mm² (max)

Conform RoHS: Ja

: IP40

Serie: 678

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Bouwtype

Inhoud

Nominale spanning

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 99 0601 00 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 678 1 stuk(s)

Artikelnummer:3215741

Leverbaar vr. 6 nov.

33 Stuk(s)Conrad Electronic

Stekker, recht

1 stuk(s)

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 8,99^*

binder 99 0601 70 02-20 Haakse stekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 678 1 stuk(s)

Artikelnummer:3215743

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, recht

1 stuk(s)

250 V

7 A

Haakse stekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,99^*

binder 99 0601 72 02-20 Haakse stekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 678 1 stuk(s)

Artikelnummer:3215744

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, recht

1 stuk(s)

250 V

7 A

Haakse stekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 25,99^*

binder 99 0602 00 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 678 1 stuk(s)

Artikelnummer:3215745

Leverbaar vr. 6 nov.

72 Stuk(s)Conrad Electronic

Bus, recht

1 stuk(s)

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,99^*

binder 99 0602 02 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 678 1 stuk(s)

Artikelnummer:3215746

Leverbaar di. 8 dec.

Conrad Electronic

Bus, recht

1 stuk(s)

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,99^*

binder 99 0602 70 02-20 Haakse bus Bus, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 678 1 stuk(s)

Artikelnummer:3215747

Leverbaar vr. 6 nov.

25 Stuk(s)Conrad Electronic

Bus, haaks

1 stuk(s)

250 V

7 A

Haakse bus

Stuk(s)

Min.: 1

Meervoud: 1

€ 32,99^*

binder 99 0602 72 02-20 Haakse bus Bus, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 678 1 stuk(s)

Artikelnummer:3215748

Leverbaar di. 8 dec.

Conrad Electronic

Bus, haaks

1 stuk(s)

250 V

7 A

Haakse bus

Stuk(s)

Min.: 1

Meervoud: 1

€ 33,99^*

binder 99 0603 00 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 678 1 stuk(s)

Artikelnummer:3215749

Leverbaar di. 10 nov.

Conrad Electronic

Flensstekker

1 stuk(s)

250 V

7 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 8,49^*

binder 99 0604 00 02-20 Flensdoos Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 678 1 stuk(s)

Artikelnummer:3215750

Leverbaar vr. 6 nov.

20 Stuk(s)Conrad Electronic

Bus, recht

1 stuk(s)

250 V

7 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 7,49^*

binder 99 0605 02 03-20 Kabelstekker Stekker, recht Totaal aantal polen: 3 Serie (ronde connectoren): 678 1 stuk(s)

Artikelnummer:3215751

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, recht

1 stuk(s)

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 9,49^*

Documenten en downloads

Datablad

Datablad 3215768 binder 99 0618 72 06-20 Haakse bus Bus, haaks Totaal aantal polen: 6 Serie (ronde connectoren): 678 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215768 binder 99 0618 72 06-20 Haakse bus Bus, haaks Totaal aantal polen: 6 Serie (ronde connectoren): 678 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16

De teksten voor dit artikel zijn automatisch vertaald.
