Name: binder 99 0710 70 05-20 Haakse bus Bus, haaks Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)
Brand: binder
SKU: 3215859
Availability: BackOrder

Een cilindrische, zwarte elektrische stekker met meerdere aansluitopeningen, geschikt voor industriële toepassingen.

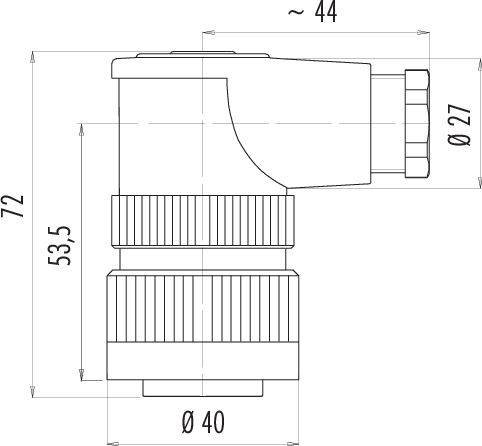

Technische tekening van een haaks buisadapter met afmetingen: totale hoogte 72 mm, breedte 44 mm, en diameter 40 mm en 27 mm.

1/2

Afbeelding vergelijkbaar

Soortnaam

Haakse bus

Bouwtype

Bus, haaks

Totaal aantal polen

5 + PE

Aansluiting

Schroefklem

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

381 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 59,99 / Stuk)

€ 59,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 0710 70 05 serie 694

RD30 haakse doos
Aantal Polen: 4+PE
10.0 - 12.0 mm
niet-afgeschermd
schroefklem
IP65
ESTI+
VDE

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: III
Verontreinigingsgraad: 3
Materiaal contactlichaam: PA (UL94 HB)
Kabeldoorvoer: 10.0 - 12.0 mm
Montagemethode: Kabelmontage

Type: 99 0710 70 05

Soortnaam: Haakse bus

Bouwtype: Bus, haaks

Totaal aantal polen: 5 + PE

Aansluiting: Schroefklem

Inhoud: 1 stuk(s)

Nominale stroom: 20 A

Nominale stroom (afgerond): 20 A

Sluiting: schroeven

Voorijlend contact (PE): Ja

Nominale spanning: 400 V

Contactmateriaal: CuSn

Materiaal (behuizing): PA

: AWG 14

Fabrikantnr.: 99 0710 70 05-20

Aantal polen: 5

Max. dwarsdoorsnede: 2.50 mm²

Doorsnede bereik: 2.50 mm² (max)

Conform RoHS: Ja

: IP65

Serie: 694

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aansluiting

Bouwtype

Inhoud

Nominale spanning

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 99 0710 70 05-20 Haakse bus Bus, haaks Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215859

Leverbaar vr. 6 nov.

381 Stuk(s)Conrad Electronic

Dit product

Schroefklem

Bus, haaks

1 stuk(s)

400 V

20 A

Haakse bus

5 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 59,99^*

binder 99 0709 02 05-20 Kabelstekker Stekker, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215853

Leverbaar vr. 6 nov.

3 Stuk(s)Conrad Electronic

Schroefklem

Stekker, recht

1 stuk(s)

400 V

20 A

Kabelstekker

5 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 44,99^*

binder 99 0709 03 05-20 Kabelstekker Stekker, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215854

Leverbaar vr. 6 nov.

7 Stuk(s)Conrad Electronic

Schroefklem

Stekker, recht

1 stuk(s)

400 V

20 A

Kabelstekker

5 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 46,99^*

binder 99 0710 02 05-20 Kabelconnector Bus, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215857

Leverbaar vr. 6 nov.

44 Stuk(s)Conrad Electronic

Schroefklem

Bus, recht

1 stuk(s)

400 V

20 A

Kabelconnector

5 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 53,99^*

binder 99 0710 03 05-20 Kabelconnector Bus, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215858

Leverbaar vr. 6 nov.

93 Stuk(s)Conrad Electronic

Schroefklem

Bus, recht

1 stuk(s)

400 V

20 A

Kabelconnector

5 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 55,99^*

binder 99 0717 02 13-20 Kabelstekker Stekker, recht Totaal aantal polen: 13 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215862

Leverbaar vr. 6 nov.

170 Stuk(s)Conrad Electronic

Solderen

Stekker, recht

1 stuk(s)

250 V

6 A

Kabelstekker

13 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 45,99^*

binder 99 0718 02 13-20 Kabelconnector Bus, recht Totaal aantal polen: 13 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215866

Leverbaar vr. 6 nov.

9 Stuk(s)Conrad Electronic

Solderen

Bus, recht

1 stuk(s)

250 V

6 A

Kabelconnector

13 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 51,99^*

binder 99 0718 03 13-20 Kabelconnector Bus, recht Totaal aantal polen: 13 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215867

Leverbaar do. 26 nov.

Conrad Electronic

Solderen

Bus, recht

1 stuk(s)

250 V

6 A

Kabelconnector

13 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 53,99^*

binder 99 0737 02 24-20 Kabelstekker Stekker, recht Totaal aantal polen: 24 Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215870

Leverbaar do. 26 nov.

Conrad Electronic

Solderen

Stekker, recht

1 stuk(s)

125 V

3 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 59,99^*

binder 99 0737 03 24-20 Kabelstekker Stekker, recht Totaal aantal polen: 24 Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215871

Leverbaar vr. 6 nov.

9 Stuk(s)Conrad Electronic

Solderen

Stekker, recht

1 stuk(s)

125 V

3 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 63,99^*

Documenten en downloads

Datablad

Datablad 3215859 binder 99 0710 70 05-20 Haakse bus Bus, haaks Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215859 binder 99 0710 70 05-20 Haakse bus Bus, haaks Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Omschrijving

Ons assortiment power-connectoren is geschikt voor vrijwel elke laag- en hoogspanningstoepassing, van veiligheids- en CCTV-systemen tot veldbus-Ethernet-componenten tot AC- en DC-motoren. Sommige modellen voldoen aan de eisen van extreme omgevingen - zowel binnen als buiten. Er zijn verschillende aansluitopties verkrijgbaar, als vergrendelingssystemen zijn bajonet-, M23-, M25- en RD24-vergrendeling mogelijk. Sommige modellen zijn ESTI+-, UL- en VDE-goedgekeurd. Om het toepassingsgebied uit te breiden, kunnen gebruikers kiezen uit rechte en haakse kabel- en flensuitvoeringen.

Eigenschappen:

• 3 tot 24 contacten, ook met +PE
• Beschermingsgraad van IP40 tot IP69K
• UL-, VDE- en ESTI+-goedkeuring
• Kabel- en flensformaten
• Soldeer-, schroefklem-, krimpaansluiting en aangegoten kabel
• Afschermbare uitvoeringen
