Name: binder 99 0737 03 24-20 Kabelstekker Stekker, recht Totaal aantal polen: 24 Serie (ronde connectoren): 694 1 stuk(s)
Brand: binder
SKU: 3215871
Availability: BackOrder

Een zwarte, cilindrische stekker met meerdere metalen pinnen, geschikt voor elektronische verbindingen en technische toepassingen.

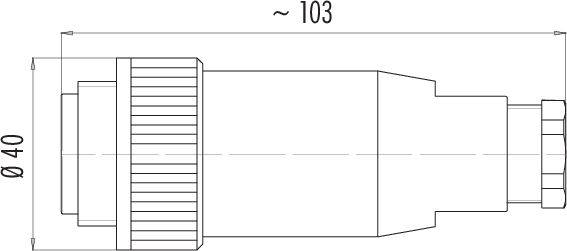

Technische tekening van een cilindrische connector, lengte ca. 103 mm, diameter 40 mm, toont doorsnedes en afmetingen.

'Grafiek van een 25-polige D-Sub-connector' toont een cirkelvormige rangschikking van genummerde punten van 1 tot 25.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelstekker

Bouwtype

Stekker, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

9 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 63,99 / Stuk)

€ 63,99

incl. btw

Gratis verzending*

Slechts 9 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 0737 03 24 serie 694

RD30 kabelstekker
Aantal Polen: 24
14,0 - 18,0 mm
niet-afgeschermd
solderen
IP65

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: III
Verontreinigingsgraad: 3
Materiaal contactlichaam: PA (UL94 HB)
Kabeldoorvoer: 14.0 - 18.0 mm
Montagemethode: Kabelmontage

Type: 99 0737 03 24

Soortnaam: Kabelstekker

Bouwtype: Stekker, recht

Totaal aantal polen: 24

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 3 A

Nominale stroom (afgerond): 3 A

Sluiting: schroeven

Nominale spanning: 125 V

Contactmateriaal: CuZn

Materiaal (behuizing): PA

: AWG 24

Fabrikantnr.: 99 0737 03 24-20

Aantal polen: 24

Max. dwarsdoorsnede: 0.25 mm²

Doorsnede bereik: 0.25 mm² (max)

Conform RoHS: Ja

: IP65

Serie: 694

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aansluiting

Bouwtype

Inhoud

Nominale spanning

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 99 0737 03 24-20 Kabelstekker Stekker, recht Totaal aantal polen: 24 Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215871

Leverbaar vr. 6 nov.

9 Stuk(s)Conrad Electronic

Dit product

Solderen

Stekker, recht

1 stuk(s)

125 V

3 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 63,99^*

binder 99 0709 02 05-20 Kabelstekker Stekker, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215853

Leverbaar vr. 6 nov.

3 Stuk(s)Conrad Electronic

Schroefklem

Stekker, recht

1 stuk(s)

400 V

20 A

Kabelstekker

5 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 44,99^*

binder 99 0709 03 05-20 Kabelstekker Stekker, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215854

Leverbaar vr. 6 nov.

7 Stuk(s)Conrad Electronic

Schroefklem

Stekker, recht

1 stuk(s)

400 V

20 A

Kabelstekker

5 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 46,99^*

binder 99 0710 02 05-20 Kabelconnector Bus, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215857

Leverbaar vr. 6 nov.

44 Stuk(s)Conrad Electronic

Schroefklem

Bus, recht

1 stuk(s)

400 V

20 A

Kabelconnector

5 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 53,99^*

binder 99 0710 03 05-20 Kabelconnector Bus, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215858

Leverbaar vr. 6 nov.

93 Stuk(s)Conrad Electronic

Schroefklem

Bus, recht

1 stuk(s)

400 V

20 A

Kabelconnector

5 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 55,99^*

binder 99 0710 70 05-20 Haakse bus Bus, haaks Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215859

Leverbaar vr. 6 nov.

381 Stuk(s)Conrad Electronic

Schroefklem

Bus, haaks

1 stuk(s)

400 V

20 A

Haakse bus

5 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 59,99^*

binder 99 0717 02 13-20 Kabelstekker Stekker, recht Totaal aantal polen: 13 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215862

Leverbaar vr. 6 nov.

170 Stuk(s)Conrad Electronic

Solderen

Stekker, recht

1 stuk(s)

250 V

6 A

Kabelstekker

13 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 45,99^*

binder 99 0718 02 13-20 Kabelconnector Bus, recht Totaal aantal polen: 13 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215866

Leverbaar vr. 6 nov.

9 Stuk(s)Conrad Electronic

Solderen

Bus, recht

1 stuk(s)

250 V

6 A

Kabelconnector

13 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 51,99^*

binder 99 0718 03 13-20 Kabelconnector Bus, recht Totaal aantal polen: 13 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215867

Leverbaar do. 26 nov.

Conrad Electronic

Solderen

Bus, recht

1 stuk(s)

250 V

6 A

Kabelconnector

13 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 53,99^*

binder 99 0737 02 24-20 Kabelstekker Stekker, recht Totaal aantal polen: 24 Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215870

Leverbaar do. 26 nov.

Conrad Electronic

Solderen

Stekker, recht

1 stuk(s)

125 V

3 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 59,99^*

Documenten en downloads

Datablad

Datablad 3215871 binder 99 0737 03 24-20 Kabelstekker Stekker, recht Totaal aantal polen: 24 Serie (ronde connectoren): 694 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215871 binder 99 0737 03 24-20 Kabelstekker Stekker, recht Totaal aantal polen: 24 Serie (ronde connectoren): 694 1 stuk(s)

Omschrijving

Ons assortiment power-connectoren is geschikt voor vrijwel elke laag- en hoogspanningstoepassing, van veiligheids- en CCTV-systemen tot veldbus-Ethernet-componenten tot AC- en DC-motoren. Sommige modellen voldoen aan de eisen van extreme omgevingen - zowel binnen als buiten. Er zijn verschillende aansluitopties verkrijgbaar, als vergrendelingssystemen zijn bajonet-, M23-, M25- en RD24-vergrendeling mogelijk. Sommige modellen zijn ESTI+-, UL- en VDE-goedgekeurd. Om het toepassingsgebied uit te breiden, kunnen gebruikers kiezen uit rechte en haakse kabel- en flensuitvoeringen.

Eigenschappen:

• 3 tot 24 contacten, ook met +PE
• Beschermingsgraad van IP40 tot IP69K
• UL-, VDE- en ESTI+-goedkeuring
• Kabel- en flensformaten
• Soldeer-, schroefklem-, krimpaansluiting en aangegoten kabel
• Afschermbare uitvoeringen

De teksten voor dit artikel zijn automatisch vertaald.
