Name: binder 99 2010 700 04-20 Kabelconnector Bus, recht Totaal aantal polen: 4 Serie (ronde connectoren): 581 1 stuk(s)
Brand: binder
SKU: 3215931
Availability: BackOrder

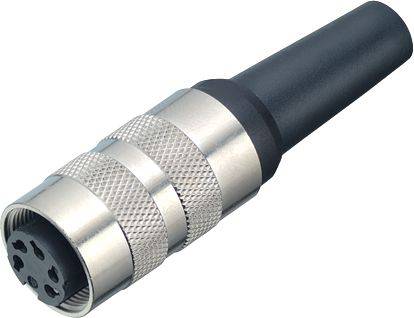

Een metalen, cilindrische stekker met meerdere contactpennen, geschikt voor elektrische verbindingen in technische apparaten.

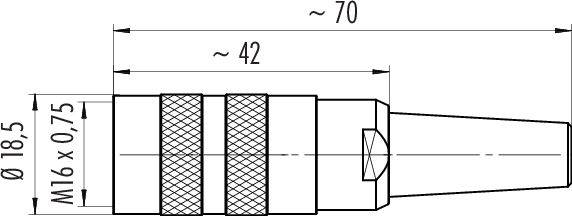

Technische tekening van een stekkerverbinding met afmetingen: diameter 18,5 mm, lengte 70 mm, schroefdraad M16 x 0,75.

Een ronde bus met vier genummerde pennen (1 tot 4) in symmetrische configuratie, weergegeven van bovenaf.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelconnector

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Crimpen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

14 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 18,99 / Stuk)

€ 18,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 2010 700 04 serie 581

M16 IP40 kabeldoos
Aantal polen: 4
4,0 - 6,0 mm
schermbaar
krimpen (krimpcontacten moeten apart worden besteld)
IP40

Technische specificaties

EMC-compatibiliteit: Schermbaar
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 4,0 - 6,0 mm
Montagemethode: Kabelmontage

Type: 99 2010 700 04

Soortnaam: Kabelconnector

Bouwtype: Bus, recht

Totaal aantal polen: 4

Aansluiting: Crimpen

Inhoud: 1 stuk(s)

Nominale stroom: 5 A

Nominale stroom (afgerond): 5 A

Sluiting: schroeven

Nominale spanning: 250 V

Fabrikantnr.: 99 2010 700 04-20

Aantal polen: 4

Conform RoHS: Ja

: IP40

Serie: 581

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aansluiting

Bouwtype

Nominale spanning

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 99 2001 00 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215891

Leverbaar vr. 6 nov.

26 Stuk(s)Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,99^*

binder 99 2001 09 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215893

Leverbaar do. 3 dec.

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 17,99^*

binder 99 2001 10 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215894

Leverbaar vr. 6 nov.

13 Stuk(s)Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 16,99^*

binder 99 2001 19 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215895

Leverbaar do. 3 dec.

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,99^*

binder 99 2001 20 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215896

Leverbaar do. 3 dec.

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 16,99^*

binder 99 2001 29 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215897

Leverbaar do. 3 dec.

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,99^*

binder 99 2001 92 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215898

Leverbaar do. 3 dec.

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,99^*

binder 99 2002 00 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215899

Leverbaar vr. 6 nov.

24 Stuk(s)Conrad Electronic

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,99^*

binder 99 2002 02 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215900

Leverbaar vr. 6 nov.

41 Stuk(s)Conrad Electronic

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 16,99^*

binder 99 2002 09 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 581 1 stuk(s)

Artikelnummer:3215901

Leverbaar do. 3 dec.

Conrad Electronic

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 17,99^*

Documenten en downloads

Datablad

Datablad 3215931 binder 99 2010 700 04-20 Kabelconnector Bus, recht Totaal aantal polen: 4 Serie (ronde connectoren): 581 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215931 binder 99 2010 700 04-20 Kabelconnector Bus, recht Totaal aantal polen: 4 Serie (ronde connectoren): 581 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16

De teksten voor dit artikel zijn automatisch vertaald.
