Name: binder 99 2045 02 24-20 Kabelstekker Stekker, recht Totaal aantal polen: 24 Serie (ronde connectoren): 581 1 stuk(s)
Brand: binder
SKU: 3216022
Availability: BackOrder

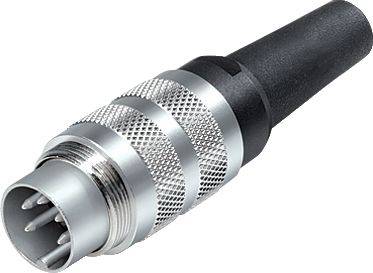

Een zilveren en zwarte zespolige stekker met een geribbelde greep en een zwarte trekontlasting voor kabelbevestiging.

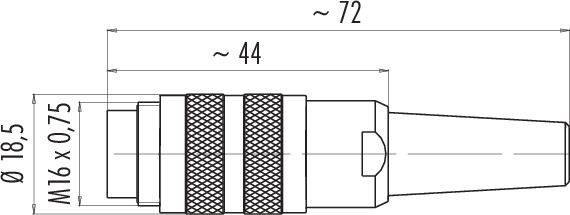

Technische tekening van een buisaansluiting met de volgende afmetingen: diameter 18,5 mm, lengte 72 mm, schroefdraad M16 x 0,75, deelstuk 44 mm.

'Diagram van een ronde connector met 24 genummerde pinnen, verdeeld in vier sectoren. Elke sector bevat zes pinnen.'

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelstekker

Bouwtype

Stekker, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 3 dec.

Aantal

Stuk(s)

Totaal (€ 53,99 / Stuk)

€ 53,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 2045 02 24 serie 581

M16 IP40 kabelstekker
Aantal Polen: 24
6,0 - 8,0 mm
schermbaar
solderen
IP40

Technische specificaties

EMC-compatibiliteit: Schermbaar
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 6,0 - 8,0 mm
Montagemethode: Kabelmontage

Type: 99 2045 02 24

Soortnaam: Kabelstekker

Bouwtype: Stekker, recht

Totaal aantal polen: 24

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 1 A

Nominale stroom (afgerond): 1 A

Sluiting: schroeven

Nominale spanning: 60 V

Contactmateriaal: CuZn

: AWG 26

Fabrikantnr.: 99 2045 02 24-20

Aantal polen: 24

Max. dwarsdoorsnede: 0.14 mm²

Doorsnede bereik: 0.14 mm² (max)

Conform RoHS: Ja

: IP40

Serie: 581
