Name: binder 99 2444 23 05-20 Bus, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 820 1 stuk(s)
Brand: binder
SKU: 3216087
Availability: BackOrder

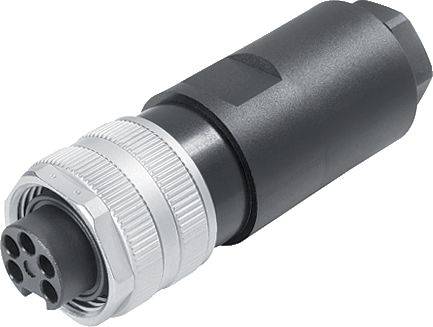

Een zwarte, cilindrische stekker met zilveren schroefdraad aan de voorkant en meerdere ronde contactpunten.

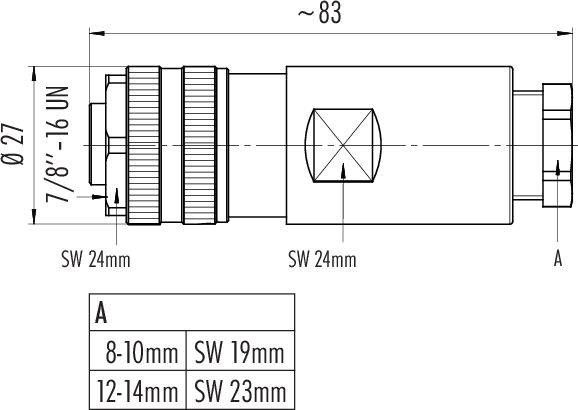

Technische tekening van een cilindrisch onderdeel met afmetingen en schroefdraad; toont verschillende sleutelwijdtes en lengtes.

'5-polige DIN-stekker schakelschema. Weergave van de pinbezetting met markeringen voor massa en andere pins. Bovenaanzicht.'

1/3

Afbeelding vergelijkbaar

Bouwtype

Bus, recht

Totaal aantal polen

5 + PE

Aansluiting

Schroefklem

Inhoud

1 stuk(s)

Nominale stroom (afgerond)

9 A

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

12 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 46,99 / Stuk)

€ 46,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 2444 23 05 serie 820

7/8"; kabeldoos
Aantal Polen: 4+PE
8.0 - 10.0 mm
niet-afgeschermd
schroefklem
IP67
UL
VDE

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: III
Verontreinigingsgraad: 3
Materiaal contactlichaam: PUR/PA
Materiaal vergrendeling: Spuitgietzink vernikkeld
Kabeldoorvoer: 8.0 - 10.0 mm
Montagemethode: Kabelmontage

Type: 99 2444 23 05

Bouwtype: Bus, recht

Totaal aantal polen: 5 + PE

Aansluiting: Schroefklem

Inhoud: 1 stuk(s)

Nominale stroom: 9 A

Nominale stroom (afgerond): 9 A

Sluiting: schroeven

Voorijlend contact (PE): Ja

Nominale spanning: 300 V
600 V

Contactmateriaal: CuZn

Materiaal (behuizing): PBT

: AWG 14

Fabrikantnr.: 99 2444 23 05-20

Aantal polen: 5

Max. dwarsdoorsnede: 2.50 mm²

Doorsnede bereik: 2.50 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 820

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aansluiting

Bouwtype

Inhoud

Nominale spanning

Nominale stroom (afgerond)

Totaal aantal polen

binder 09 2446 100 03-20 Bus, recht, Flensbus Totaal aantal polen: 3 + PE Serie (ronde connectoren): 820 1 stuk(s)

Artikelnummer:3215145

Leverbaar wo. 16 dec.

Conrad Electronic

Open kabeluiteinden

Bus, recht

1 stuk(s)

300 V

10 A

3 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 32,99^*

binder 09 2446 180 03-20 Bus, recht, Flensbus Totaal aantal polen: 3 + PE Serie (ronde connectoren): 820 1 stuk(s)

Artikelnummer:3215146

Leverbaar wo. 16 dec.

Conrad Electronic

Solderen

Bus, recht

1 stuk(s)

300 V

10 A

3 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 28,99^*

binder 09 2446 300 03-20 Bus, recht Totaal aantal polen: 3 + PE Serie (ronde connectoren): 820 1 stuk(s)

Artikelnummer:3215147

Leverbaar vr. 6 nov.

2 Stuk(s)Conrad Electronic

Open kabeluiteinden

Bus, recht

1 stuk(s)

300 V

10 A

3 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 26,99^*

binder 09 2446 310 03-20 Bus, recht Totaal aantal polen: 3 + PE Serie (ronde connectoren): 820 1 stuk(s)

Artikelnummer:3215148

Leverbaar wo. 16 dec.

Conrad Electronic

Open kabeluiteinden

Bus, recht

1 stuk(s)

300 V

10 A

3 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 26,99^*

binder 09 2446 320 03-20 Bus, recht Totaal aantal polen: 3 + PE Serie (ronde connectoren): 820 1 stuk(s)

Artikelnummer:3215149

Leverbaar wo. 16 dec.

Conrad Electronic

Open kabeluiteinden

Bus, recht

1 stuk(s)

300 V

10 A

3 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 26,99^*

binder 09 2446 330 03-20 Bus, recht Totaal aantal polen: 3 + PE Serie (ronde connectoren): 820 1 stuk(s)

Artikelnummer:3215150

Leverbaar wo. 16 dec.

Conrad Electronic

Solderen

Bus, recht

1 stuk(s)

300 V

10 A

3 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,99^*

binder 09 2447 100 03-20 Flensstekker Totaal aantal polen: 3 + PE Serie (ronde connectoren): 820 1 stuk(s)

Artikelnummer:3215151

Leverbaar vr. 6 nov.

55 Stuk(s)Conrad Electronic

Open kabeluiteinden

Flensstekker

1 stuk(s)

300 V

10 A

3 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 32,99^*

binder 09 2447 180 03-20 Flensstekker Totaal aantal polen: 3 + PE Serie (ronde connectoren): 820 1 stuk(s)

Artikelnummer:3215152

Leverbaar vr. 6 nov.

1 Stuk(s)Conrad Electronic

Solderen

Flensstekker

1 stuk(s)

300 V

10 A

3 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 28,99^*

binder 09 2447 300 03-20 Flensstekker Totaal aantal polen: 3 + PE Serie (ronde connectoren): 820 1 stuk(s)

Artikelnummer:3215153

Leverbaar wo. 16 dec.

Conrad Electronic

Open kabeluiteinden

Flensstekker

1 stuk(s)

300 V

10 A

3 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 26,99^*

binder 09 2447 310 03-20 Flensstekker Totaal aantal polen: 3 + PE Serie (ronde connectoren): 820 1 stuk(s)

Artikelnummer:3215154

Leverbaar wo. 16 dec.

Conrad Electronic

Open kabeluiteinden

Flensstekker

1 stuk(s)

300 V

10 A

3 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 26,99^*

Documenten en downloads

Datablad

Datablad 3216087 binder 99 2444 23 05-20 Bus, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 820 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3216087 binder 99 2444 23 05-20 Bus, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 820 1 stuk(s)

Omschrijving

De power-connectoren worden gebruikt om AC-motoren, aandrijvingen en motorschakelaars gedurende langere perioden van hoge spanningen te voorzien, maar ook voor laagspanningstoepassingen zoals veldbus-Ethernet-componenten en netwerkapparaten. Het gaat hierbij voornamelijk om M12-, M18- en 7/8-inch ronde connectoren, die door de klant kunnen worden geconfigureerd voor het betreffende toepassingsgebied. De M12-connectoren met K en S-codering kunnen tot een nominale spanning van 630V AC worden gebruikt.

Eigenschappen:

• 9 productseries
• Verschillende vergrendelingssystemen, waaronder M12, M18 en 7/8\"
• Codering, waaronder M12 - S, -K, -T, -L en -US
• Beschermingsgraad van IP20 tot IP69K
• 2 tot 8 contacten, waaronder 2+PE, 3+PE en 4+PE
• Afgeschermd en schermbaar
• PUR- en PVC-behuizing
• Kabellengten van 0,5 m tot 10 m.
