Name: binder 99 4202 70 07-20 Haakse bus Bus, haaks Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)
Brand: binder
SKU: 3216132
Availability: BackOrder

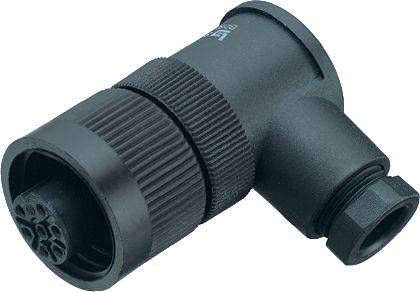

Zwarte kunststof adapter met geprofileerd handoppervlak, aansluitopening en zijdelingse hoekverbinding, bestemd voor het verbinden van steeksystemen.

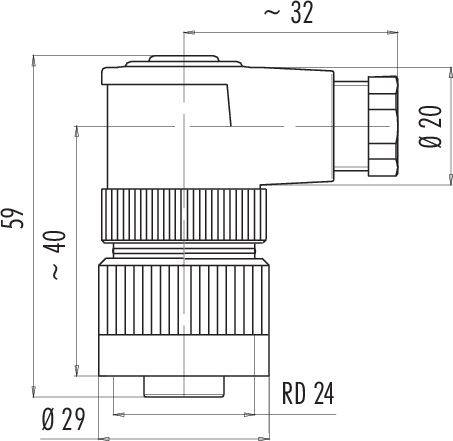

Technische tekening van een L-vormige steekverbinder met de afmetingen Ø29, 59, RD 24, ~32 en ~40.

1/2

Afbeelding vergelijkbaar

Soortnaam

Haakse bus

Bouwtype

Bus, haaks

Totaal aantal polen

7 + PE

Aansluiting

Crimpen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

60 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 21,99 / Stuk)

€ 21,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 4202 70 07 serie 693

RD24 haakse doos
Aantal Polen: 6+PE
6,0 - 8,0 mm
niet-afgeschermd
krimpen (krimpcontacten moeten apart worden besteld)
IP67
UL
ESTI+
VDE
PG9

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: III
Verontreinigingsgraad: 3
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 6,0 - 8,0 mm
Montagemethode: Kabelmontage

Type: 99 4202 70 07

Soortnaam: Haakse bus

Bouwtype: Bus, haaks

Totaal aantal polen: 7 + PE

Aansluiting: Crimpen

Inhoud: 1 stuk(s)

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Sluiting: schroeven

Voorijlend contact (PE): Ja

Nominale spanning: 250 V

Fabrikantnr.: 99 4202 70 07-20

Aantal polen: 7

: IP67
IP65

Serie: 693

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aansluiting

Bouwtype

Inhoud

Nominale spanning

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 09 4203 00 07-20 Flensstekker Flensstekker Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215184

Leverbaar vr. 6 nov.

39 Stuk(s)Conrad Electronic

Crimpen

Flensstekker

1 stuk(s)

250 V

10 A

Flensstekker

7 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 7,49^*

binder 09 4204 00 07-20 Flensdoos Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215185

Leverbaar vr. 6 nov.

429 Stuk(s)Conrad Electronic

Crimpen

Bus, recht

1 stuk(s)

250 V

10 A

Flensdoos

7 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 8,99^*

binder 09 4219 150 07-20 Flensstekker Flensstekker Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215186

Leverbaar vr. 6 nov.

74 Stuk(s)Conrad Electronic

Schroefklem

Flensstekker

1 stuk(s)

250 V

10 A

Flensstekker

7 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,99^*

binder 09 4220 150 07-20 Flensdoos Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215187

Leverbaar vr. 6 nov.

4 Stuk(s)Conrad Electronic

Schroefklem

Bus, recht

1 stuk(s)

250 V

10 A

Flensdoos

7 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 27,99^*

binder 09 4223 150 04-20 Flensstekker Flensstekker Totaal aantal polen: 4 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215188

Leverbaar vr. 6 nov.

261 Stuk(s)Conrad Electronic

Schroefklem

Flensstekker

1 stuk(s)

400 V

16 A

Flensstekker

4 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 17,99^*

binder 09 4224 150 04-20 Flensdoos Bus, recht Totaal aantal polen: 4 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215189

Leverbaar vr. 6 nov.

36 Stuk(s)Conrad Electronic

Schroefklem

Bus, recht

1 stuk(s)

400 V

16 A

Flensdoos

4 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,99^*

binder 99 4201 00 07-20 Kabelstekker Stekker, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3216117

Leverbaar vr. 6 nov.

273 Stuk(s)Conrad Electronic

Crimpen

Stekker, recht

1 stuk(s)

250 V

10 A

Kabelstekker

7 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,99^*

binder 99 4201 110 07-20 Kabelstekker Stekker, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3216118

Leverbaar di. 24 nov.

Conrad Electronic

Crimpen

Stekker, recht

1 stuk(s)

250 V

10 A

Kabelstekker

7 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,99^*

binder 99 4201 14 07-20 Kabelstekker Stekker, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3216119

Leverbaar di. 24 nov.

Conrad Electronic

Crimpen

Stekker, recht

1 stuk(s)

250 V

10 A

Kabelstekker

7 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,99^*

binder 99 4201 160 07-20 Kabelstekker Stekker, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3216120

Leverbaar di. 24 nov.

Conrad Electronic

Crimpen

Stekker, recht

1 stuk(s)

250 V

10 A

Kabelstekker

7 + PE

Stuk(s)

Min.: 1

Meervoud: 1

€ 16,99^*

Documenten en downloads

Datablad

Datablad 3216132 binder 99 4202 70 07-20 Haakse bus Bus, haaks Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3216132 binder 99 4202 70 07-20 Haakse bus Bus, haaks Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Omschrijving

Ons assortiment power-connectoren is geschikt voor vrijwel elke laag- en hoogspanningstoepassing, van veiligheids- en CCTV-systemen tot veldbus-Ethernet-componenten tot AC- en DC-motoren. Sommige modellen voldoen aan de eisen van extreme omgevingen - zowel binnen als buiten. Er zijn verschillende aansluitopties verkrijgbaar, als vergrendelingssystemen zijn bajonet-, M23-, M25- en RD24-vergrendeling mogelijk. Sommige modellen zijn ESTI+-, UL- en VDE-goedgekeurd. Om het toepassingsgebied uit te breiden, kunnen gebruikers kiezen uit rechte en haakse kabel- en flensuitvoeringen.

Eigenschappen:

• 3 tot 24 contacten, ook met +PE
• Beschermingsgraad van IP40 tot IP69K
• UL-, VDE- en ESTI+-goedkeuring
• Kabel- en flensformaten
• Soldeer-, schroefklem-, krimpaansluiting en aangegoten kabel
• Afschermbare uitvoeringen
