Name: binder 99 5109 740 04-20 Kabelstekker Stekker, recht Totaal aantal polen: 4 Serie (ronde connectoren): 423 1 stuk(s)
Brand: binder
SKU: 3216212
Availability: BackOrder

Metalen verbinder met gekartelde oppervlakte, cilindrische vorm, geschikt voor technische toepassingen.

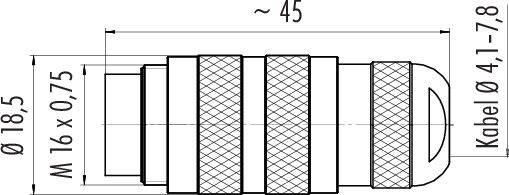

Technische tekening van een kabelverbinder met afmetingen: lengte ca. 45 mm, diameter 18,5 mm, voor kabeldoorsnede 4,1-7,8 mm.

Aansluitschema van een steekverbinding met ronde vorm en vier genummerde pinnen: 1, 2, 3, 4. Dient als referentie bij de bedrading.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelstekker

Bouwtype

Stekker, recht

Totaal aantal polen

Aansluiting

Crimpen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

25 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 21,99 / Stuk)

€ 21,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 5109 740 04 serie 423

M16 IP67 kabelstekker
Aantal polen: 4
4,0 - 8,0 mm
niet-afgeschermd
krimpen (krimpcontacten moeten apart worden besteld)
IP67
UL

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 4,0 - 8.0 mm
Montagemethode: Kabelmontage

Type: 99 5109 740 04

Soortnaam: Kabelstekker

Bouwtype: Stekker, recht

Totaal aantal polen: 4

Aansluiting: Crimpen

Inhoud: 1 stuk(s)

Nominale stroom: 5 A

Nominale stroom (afgerond): 5 A

Sluiting: schroeven

Nominale spanning: 250 V

Materiaal (behuizing): Messing, vernikkeld

Fabrikantnr.: 99 5109 740 04-20

Aantal polen: 4

Conform RoHS: Ja

: IP67

Serie: 423
