Name: binder 99 5495 00 24-20 Kabelstekker Stekker, recht Totaal aantal polen: 24 Serie (ronde connectoren): 423 1 stuk(s)
Brand: binder
SKU: 3216337
Availability: BackOrder

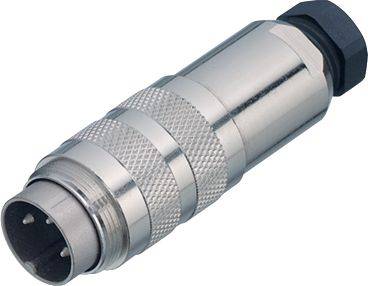

Metalen connector met cilindrische vorm, vier-pin aansluiting, gekartelde oppervlakte voor betere grip.

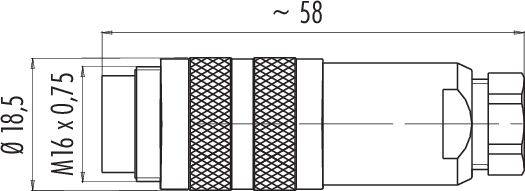

Technische tekening van een cilindrische connector. Afmetingen: diameter 18,5 mm, lengte 58 mm, schroefdraad M16 x 0,75.

'Rundsteckverbinder' met 24 genummerde pinnen in een vierkant patroon. Elk kwadrant toont zes pinnen.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelstekker

Bouwtype

Stekker, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 8 dec.

Aantal

Stuk(s)

Totaal (€ 59,99 / Stuk)

€ 59,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 5495 00 24 serie 423

M16 IP67 kabelstekker
Aantal Polen: 24
4,0 - 6,0 mm
schermbaar
solderen
IP67
UL

Technische specificaties

EMC-compatibiliteit: Schermbaar
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 4,0 - 6,0 mm
Montagemethode: Kabelmontage

Type: 99 5495 00 24

Soortnaam: Kabelstekker

Bouwtype: Stekker, recht

Totaal aantal polen: 24

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 1 A

Nominale stroom (afgerond): 1 A

Sluiting: schroeven

Nominale spanning: 60 V

Contactmateriaal: CuZn

Materiaal (behuizing): Messing, vernikkeld

: AWG 26

Fabrikantnr.: 99 5495 00 24-20

Aantal polen: 24

Max. dwarsdoorsnede: 0.14 mm²

Doorsnede bereik: 0.14 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 423

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aansluiting

Bouwtype

Nominale spanning

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 99 5101 00 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216182

Leverbaar di. 8 dec.

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 28,99^*

binder 99 5101 09 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216183

Leverbaar di. 8 dec.

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 31,99^*

binder 99 5101 15 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216184

Leverbaar vr. 6 nov.

44 Stuk(s)Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,99^*

binder 99 5101 19 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216185

Leverbaar vr. 6 nov.

20 Stuk(s)Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 29,99^*

binder 99 5101 40 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216186

Leverbaar vr. 6 nov.

59 Stuk(s)Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,99^*

binder 99 5101 75 02-20 Haakse stekker Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216187

Leverbaar di. 8 dec.

Conrad Electronic

Solderen

Stekker, haaks

250 V

7 A

Haakse stekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 27,99^*

binder 99 5102 00 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216188

Leverbaar di. 8 dec.

Conrad Electronic

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 29,99^*

binder 99 5102 09 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216189

Leverbaar di. 8 dec.

Conrad Electronic

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 29,99^*

binder 99 5102 15 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216190

Leverbaar vr. 6 nov.

18 Stuk(s)Conrad Electronic

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 25,99^*

binder 99 5102 19 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216191

Leverbaar di. 8 dec.

Conrad Electronic

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 29,99^*

Documenten en downloads

Datablad

Datablad 3216337 binder 99 5495 00 24-20 Kabelstekker Stekker, recht Totaal aantal polen: 24 Serie (ronde connectoren): 423 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3216337 binder 99 5495 00 24-20 Kabelstekker Stekker, recht Totaal aantal polen: 24 Serie (ronde connectoren): 423 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16
