Name: binder 99 5671 79 08-20 Haakse stekker Stekker, haaks Totaal aantal polen: 8 Serie (ronde connectoren): 423 1 stuk(s)
Brand: binder
SKU: 3216463
Availability: BackOrder

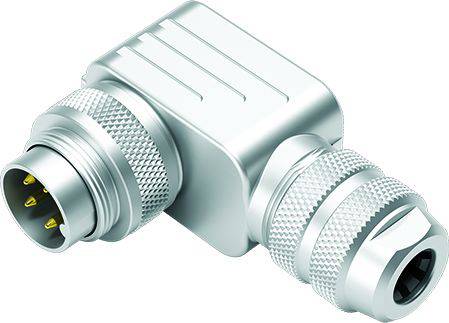

Rechthoekige, metalen connector met gekartelde schroefverbindingen en meervoudig steekcontact.

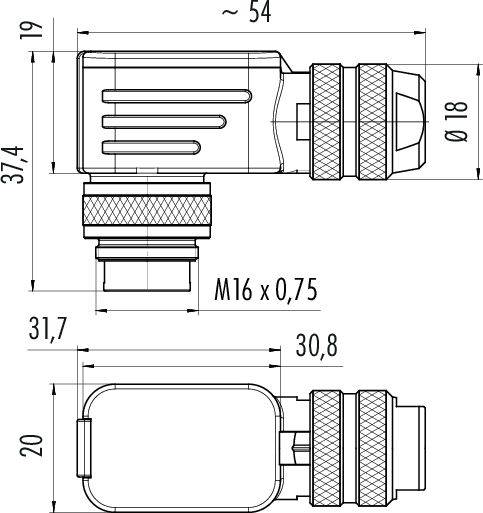

Technische tekening van een connector. Afmetingen: lengte 54 mm, diameter 18 mm. Schroefdraad M16 x 0,75. Zijaanzicht en bovenaanzicht.

'Diagram van een ronde connector met acht genummerde pinnen in een cirkelvormig patroon.'

1/3

Afbeelding vergelijkbaar

Soortnaam

Haakse stekker

Bouwtype

Stekker, haaks

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 8 dec.

Aantal

Stuk(s)

Totaal (€ 48,99 / Stuk)

€ 48,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 5671 79 08 serie 423

M16 IP67 haakse stekker
Aantal Polen: 8 DIN
6,0 - 8,0 mm
schermbaar
solderen
IP67
UL

Technische specificaties

EMC-compatibiliteit: Schermbaar
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 6,0 - 8,0 mm
Montagemethode: Kabelmontage

Type: 99 5671 79 08

Soortnaam: Haakse stekker

Bouwtype: Stekker, haaks

Totaal aantal polen: 8

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 5 A

Nominale stroom (afgerond): 5 A

Sluiting: schroeven

Nominale spanning: 60 V

Contactmateriaal: CuZn

Materiaal (behuizing): Messing, vernikkeld

: AWG 18

Fabrikantnr.: 99 5671 79 08-20

Aantal polen: 8

Max. dwarsdoorsnede: 0.75 mm²

Doorsnede bereik: 0.75 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 423
