binder 99 9113 02 05-20 Kabelstekker Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 720 1 stuk(s)

'Een zwarte stekker met drie pinnen, cilindrische vorm en geribbelde behuizing, geschikt voor elektrische verbindingen.'

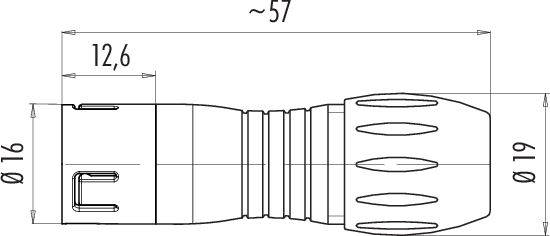

Technische tekening van een connector, lengte ca. 57 mm, diameter 16 mm en 19 mm. Details en afmetingen zijn aangegeven.
Diagram toont een vijfpolige steekverbinding met een cirkelvormige schikking van de contacten, genummerd van 1 tot 5 met de klok mee.
1/3
Afbeelding vergelijkbaar
Soortnaam
Kabelstekker
Bouwtype
Stekker, recht
Totaal aantal polen
5
Aansluiting
Solderen
Inhoud
1 stuk(s)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar wo. 4 nov.
233 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 11,56
3
5% = € 1,89
€ 10,93
5
8% = € 4,45
€ 10,67
10
9% = € 10,60
€ 10,50
25
11% = € 31,25
€ 10,31
50
13% = € 73,50
€ 10,09
Staffelprijzen zijn afhankelijk van de verkoper
Aantal
Totaal (€ 11,56 / Stuk)
€ 11,56
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 6,60
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

99 9113 02 05 serie 720

  • Snap-in IP67 kabelstekker
  • Aantal polen: 5
  • 6,0 - 8,0 mm
  • niet-afgeschermd
  • solderen
  • IP67
  • VDE

Technische specificaties

  • EMC-compatibiliteit: Niet afgeschermd
  • Isolatieweerstand: ≥ 10Ω
  • Doorgangsweerstand: ≤ 3 mΩ
  • Isolatiegroep: II.
  • Overspanningscategorie: II
  • Verontreinigingsgraad: 2
  • Materiaal contactlichaam: PA (UL94 V-0)
  • Kabeldoorvoer: 6,0 - 8,0 mm
  • Montagemethode: Kabelmontage
Type

99 9113 02 05

Soortnaam

Kabelstekker

Bouwtype

Stekker, recht

Totaal aantal polen

5

Aansluiting

Solderen

Inhoud

1 stuk(s)

Nominale stroom

5 A

Nominale stroom (afgerond)

5 A

Sluiting

snap

Nominale spanning

125 V

Contactmateriaal

CuZn

Materiaal (behuizing)

PA

AWG 18

Fabrikantnr.

99 9113 02 05-20

Aantal polen

5

Max. dwarsdoorsnede

0.75 mm²

Doorsnede bereik

0.75 mm² (max)

Conform RoHS

Ja

IP67

Serie

720

Documenten en downloads

Datablad

Datablad 3217572 binder 99 9113 02 05-20 Kabelstekker Stekker, recht Totaal aantal polen: 5 Serie (ronde connectoren): 720 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16
