Name: binder 99 9476 100 07-20 Kabelconnector Bus, recht Totaal aantal polen: 7 Serie (ronde connectoren): 710 1 stuk(s)
Brand: binder
SKU: 3217616
Availability: BackOrder

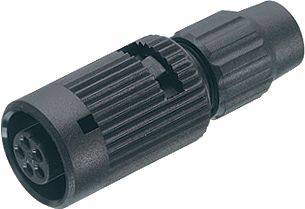

Zwarte elektrische stekker met een geribbeld oppervlak en meerdere pinnen aan de binnenkant, geschikt voor speciale elektrische aansluitingen.

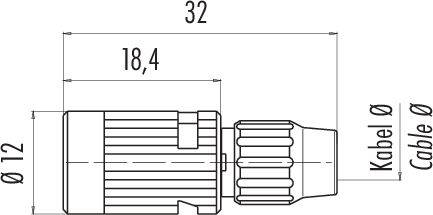

Technische tekening van een cilindrische stekker met afmetingen. Totale lengte 32 mm, diameter 12 mm, kabeldoorsnede niet gespecificeerd.

Pinbezetting van een 7-polige connector, genummerd van 1 tot 7 met de klok mee.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelconnector

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 8 dec.

Aantal

Stuk(s)

Totaal (€ 23,99 / Stuk)

€ 23,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 9476 100 07 serie 710

Bajonet kabeldoos
Aantal Polen: 7
3,0 - 4,0 mm
niet-afgeschermd
solderen
IP40

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: II
Verontreinigingsgraad: 1
Materiaal contactlichaam: PA (UL94 V-0)
Kabeldoorvoer: 3,0 - 4,0 mm
Montagemethode: Kabelmontage

Type: 99 9476 100 07

Soortnaam: Kabelconnector

Bouwtype: Bus, recht

Totaal aantal polen: 7

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 1 A

Nominale stroom (afgerond): 1 A

Sluiting: Bajonet

Nominale spanning: 125 V

Contactmateriaal: CuSn

Materiaal (behuizing): PA

: AWG 26

Fabrikantnr.: 99 9476 100 07-20

Aantal polen: 7

Max. dwarsdoorsnede: 0.14 mm²

Doorsnede bereik: 0.14 mm² (max)

Conform RoHS: Ja

: IP40

Serie: 710

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Bouwtype

Inhoud

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 99 9476 100 07-20 Kabelconnector Bus, recht Totaal aantal polen: 7 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3217616

Leverbaar di. 8 dec.

Conrad Electronic

Dit product

Bus, recht

1 stuk(s)

1 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,99^*

binder 09 0973 00 02-20 Flensstekker Flensstekker Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215137

Leverbaar di. 1 dec.

Conrad Electronic

Flensstekker

1 stuk(s)

4 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,99^*

binder 09 0974 00 02-20 Flensdoos Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215138

Leverbaar ma. 9 nov.

205 Stuk(s)Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Flensdoos

Stuk(s)

Min.: 1

Meervoud: 1

€ 11,99^*

binder 09 0997 00 05-20 Flensstekker Flensstekker Totaal aantal polen: 5 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215139

Leverbaar ma. 9 nov.

245 Stuk(s)Conrad Electronic

Flensstekker

1 stuk(s)

3 A

Flensstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,99^*

binder 99 0971 100 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215881

Leverbaar ma. 9 nov.

45 Stuk(s)Conrad Electronic

Stekker, recht

1 stuk(s)

4 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,99^*

binder 99 0971 102 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215882

Leverbaar di. 8 dec.

Conrad Electronic

Stekker, recht

1 stuk(s)

4 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 13,99^*

binder 99 0972 100 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215883

Leverbaar di. 8 dec.

Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,99^*

binder 99 0972 102 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215884

Leverbaar di. 8 dec.

Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,99^*

binder 99 0975 102 03-20 Kabelstekker Stekker, recht Totaal aantal polen: 3 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215885

Leverbaar ma. 9 nov.

49 Stuk(s)Conrad Electronic

Stekker, recht

1 stuk(s)

4 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 17,99^*

binder 99 0976 102 03-20 Kabelconnector Bus, recht Totaal aantal polen: 3 Serie (ronde connectoren): 710 1 stuk(s)

Artikelnummer:3215886

Leverbaar ma. 9 nov.

37 Stuk(s)Conrad Electronic

Bus, recht

1 stuk(s)

4 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,99^*

Documenten en downloads

Datablad

Datablad 3217616 binder 99 9476 100 07-20 Kabelconnector Bus, recht Totaal aantal polen: 7 Serie (ronde connectoren): 710 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3217616 binder 99 9476 100 07-20 Kabelconnector Bus, recht Totaal aantal polen: 7 Serie (ronde connectoren): 710 1 stuk(s)

Omschrijving

Onze subminiatuur-ronde connectoren zijn ontwikkeld voor de talrijke toepassingen waarbij grootte en signaalintegriteit een belangrijke rol spelen. Wij bieden modellen met snap-, bajonet- en push-pull-vergrendeling en met M9-schroefvergrendeling in twee verschillende uitvoeringen, met beschermingsklasse IP40 of met IP67 aan. De connectoren zijn verkrijgbaar met twee tot acht contacten, in rechte of haakse uitvoering en als flensconnector. De verschillende modellen hebben een dompelsoldeer- of soldeeraansluiting en zijn met aangespoten kabels in verschillende lengtes verkrijgbaar. Voor de productie van onze ronde connectoren gebruiken wij hoogwaardige materialen. De behuizingen en contactlichamen zijn gemaakt van PUR of PVC, de contacten zijn van verguld brons of verguld messing. Er zijn zeven verschillende series beschikbaar, die overtuigen met de volgende voordelen:

• Keuze van de vergrendeling
• Beschermingsklasse IP40 of IP67
• 2- tot 8-polig
• Rechte en haakse uitvoeringen
• Tot 1000 steekcycli
