Bungard SMT 3000 ECO Plus Montageplaat 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Montageplaat
Voedingsspanning
240 V/AC
Gewicht
15000 g
Lengte
600 mm
Breedte
600 mm
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 7.599,17
3
2% = € 185,42
€ 7.413,75
5
3% = € 259,13
€ 7.340,04
10
4% = € 308,53
€ 7.290,64
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 7.599,17 / Stuk)
€ 7.599,17
excl. € 28,88
excl. btw
Incl. 14 dagen retourrecht
Highlights & Details

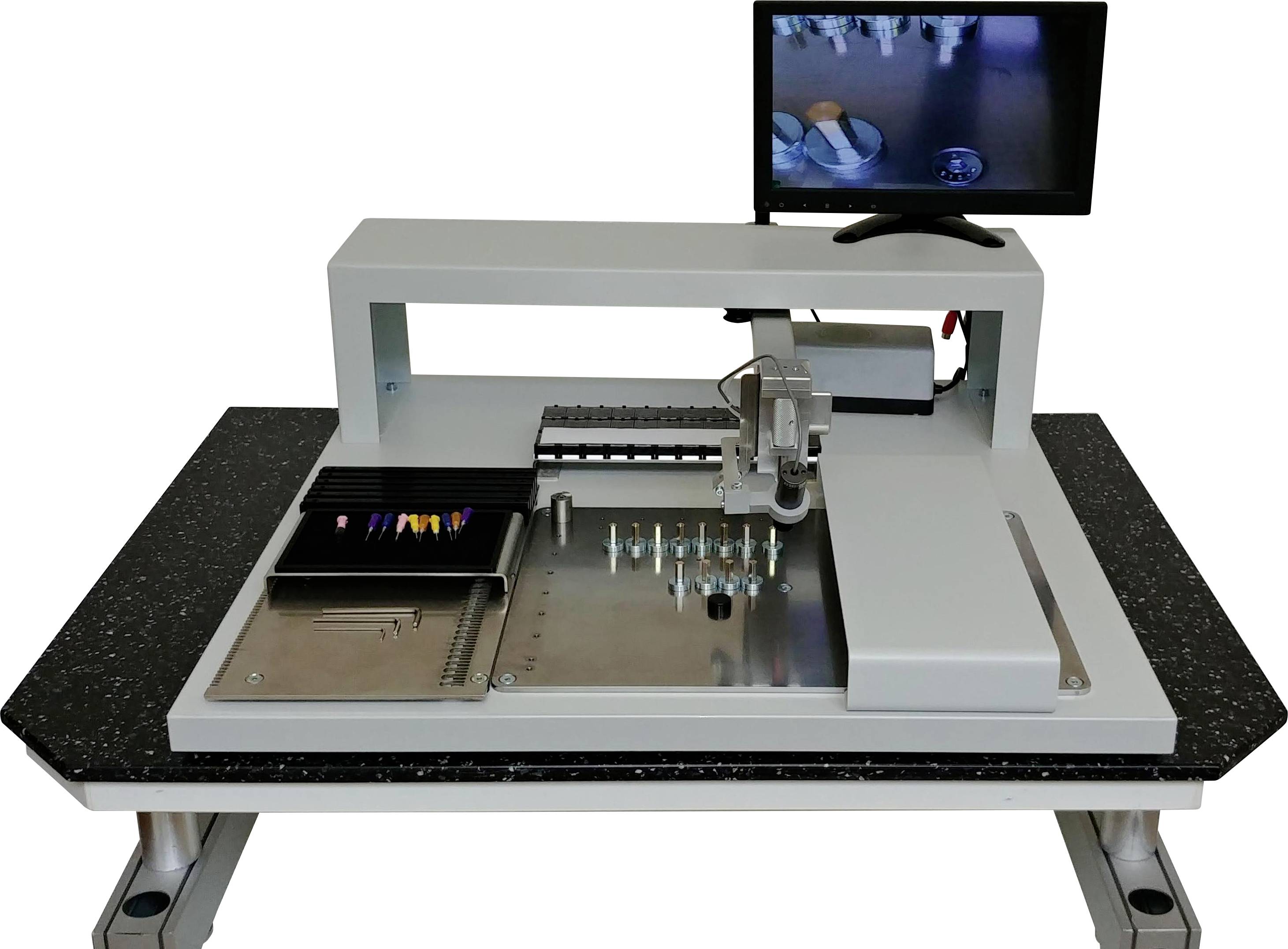

Handmatige pick&place-sabotagebeveiliging SMT3000 ECO Plus (met camera en beeldscherm)
- Manipullator voor het uitrusten van SMD-componenten
- Soepel lopend XY-portaal met kopkop in Z-as
- Met flexibele magnetische printplaathouder, handsteun
- Bevestigingsrail met 5 tape-ingangen en universele componentensteun
- Standaard met 36 containers en vacuümpomp
- Behuizing en handsteun gepulvert in lichtgrijs 7035
Extra services en acties
Technische specificaties
- Vermogen per stuk: Ca. 200-500 SMD's/uur
- Stukbereik: 270 x 170 mm
- Z-slag kopstuk: 25 mm
- Draaihoek: 0 - 360 graden
- Basisset 5 riemen te voeren (optioneel met extra rails max. 19 x 8 mm)
- Stortgoed: Standaard met max. 36 containers
- Bereik: 0402 - 70 x 70 mm
- max. Componentenhoogte: 20 mm
- min. Printplaatgrootte: 8 x 8 mm
- max. Printplaatdikte: 10 mm
- Max. Vrije hoogte onder LP: 18 mm
- max. Printplaatgrootte: 340 x 170 mm
- Luchtvochtigheid: 50-75%
- Bedrijfstemperatuur: 15-30 °C.
- Geluidswikkeling: 50-70db
- Soortnaam
Montageplaat
- Voedingsspanning
240 V/AC
- Gewicht
15000 g
600 mm
- Breedte
600 mm
- Hoogte
200 mm
- Inhoud
1 stuk(s)
- Type
SMT 3000 ECO Plus
- Conform RoHS
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3417729 Bungard SMT 3000 ECO Plus Montageplaat 1 stuk(s)
Omschrijving
Manipullator voor de productie van prototypes en kleine series. De gepatenteerde pick & place-kop maakt een gemakkelijke hantering van SMD-componenten mogelijk. Het modulaire systeem kan voor elk gebruik worden geconfigureerd. Het systeem realiseert het gehele proces van het aanbrengen van de lotuspasta of lijm tot het aanbrengen van de verschillende onderdelen. De lichtlopende geleiding van de kopkop helpt de SMD's exact te plaatsen
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Doseerinrichting
- de manipulatieventilator kan met behulp van een compressor en een handdoseringsapparaat tot een dispenser worden uitgebreid. Naast loterpasta en lijm kunnen ook andere media dispensers worden gebruikt.
- Componenteninvoersysteem de onderdelen kunnen zowel in de riem als als als in stortgoed aan het systeem voor verwerking worden geleverd.
- Tapefeeder
- tapefeeder kan standaard onderdelen in grote hoeveelheden op de werkplek opslaan. Bij het lostrekken van de dekband wordt de riem automatisch naar voren geschoven en de te verwerken onderdelen vrijgegeven.
- Laborgdispenser
- met de laboratoriumdispenser kunnen de voor de productie benodigde riemzaagsneden worden verwerkt. De afzonderlijke onderdelen kunnen direct uit de riem worden genomen en het overvullen in bulkcontainers vervalt.
- Bulkcontainer
- de stortgoedcontainer stelt op de manipulatieventilator condensatoren, weerstanden en IC's ter beschikking.
- Camera-opzetstuk met behulp van een direct op de kopkop aanpasbare camera kan het gehele opraakkingsproces, van het ophalen tot het plaatsen van het onderdeel, op een monitor vergroot worden weergegeven.
