Name: Bürkert Direct bedienbaar ventiel 226664 6650 24 V/DC Flens Nominale breedte 0.8 mm Directwerkend 1 stuk(s)
Brand: Bürkert
SKU: 625770
Availability: InStock

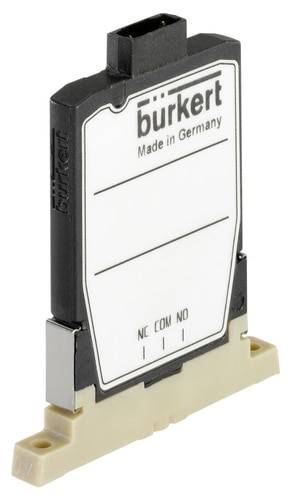

Elektronisch onderdeel met de opdruk 'burkert Made in Germany'. Bevat aansluitingen voor 'NC', 'COM' en 'NO'.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 27 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 132,22 / Stuk)

€ 132,22

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Verkleind, mediagescheiden magneetventiel voor de analysetechniek

Slechts 4,5 mm aanklikmaat
Mediagescheiden, voor agressieve media
Direct werkend
Vacuüm tot 3 bar
Snel schakelend

Technische specificaties

Nominale breedte 0,8 mm
Leidingaansluiting flens
Kv-waarde 0,010 m³/h
Drukbereik vacuüm tot 3 bar
Max. drukverschil 3 bar
Accuspanning 24 V
Mediumtemperatuur +15 tot +50 °C
Omgevingstemperatuur +10 tot +50 °C
Intern volume ca. 30 µl
Nominaal vermogen 5,7 W startvermogen (voor 5 ms), 0,7 W houdvermogen
Schakelfrequentie: max. 80 Hz
Schakeltijd: < 5 ms (conform ISO 12238)

Soortnaam: Direct bedienbaar ventiel

Voedingsspanning: 24 V/DC

Operationele druk (max.): 3 bar

Materiaal (behuizing): PEEK

Aansluiting: Flens

Bedrijfstemperatuurbereik: 10 °C (min)

Temperatuurbereik van het medium: +15 tot +50 °C

Fabrikantnr.: 226664

Werkingsdruk (min.): -1 bar

Min. bedrijfstemperatuur: 10 °C

Afdichtmateriaal: FFPM

Functie: 2/2-weg

Gewicht: 0.012 kg

Max. medium temperatuur: +50 °C

Min. medium temperatuur: +15 °C

Medium: Agressieve media

Nominale breedte: 0.8 mm

Bijzonderheden: Flens

: 38 mm

Max. omgevingstemperatuur: +50 °C

Min. omgevingstemperatuur: +10 °C

Wijze van werking: Directwerkend

KV-waarde: 0.010 m³/h

Materiaal: Behuizing: PEEK, afdichting: FFKM

Aansluiting: Flens

Voedingsspanning: 24 V (accu)

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Voedingsspanning

Aansluiting

Operationele druk (max.)

Materiaal (behuizing)

Bürkert Direct bedienbaar ventiel 122101 0330 24 V/DC G 1/4 mof Nominale breedte 4 mm Directwerkend 1 stuk(s)

Artikelnummer:623811

Leverbaar di. 27 okt.

1 Stuk(s)Conrad Electronic

24 V/DC

G 1/4 mof

3 bar

RVS

Stuk(s)

Min.: 1

Meervoud: 1

€ 329,75^*

Bürkert Direct bedienbaar ventiel 124909 0330 230 V/AC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623812

Leverbaar di. 27 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 1/4 mof

10 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124912 0330 230 V/AC G 1/4 mof Nominale breedte 4 mm Directwerkend 1 stuk(s)

Artikelnummer:623813

Leverbaar di. 27 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 1/4 mof

5 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124922 0330 24 V/DC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623815

Leverbaar di. 27 okt.

1 Stuk(s)Conrad Electronic

24 V/DC

G 1/4 mof

12 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124925 0330 230 V/AC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623816

Leverbaar di. 27 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 1/4 mof

12 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124927 0330 24 V/DC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623818

Leverbaar di. 27 okt.

1 Stuk(s)Conrad Electronic

24 V/DC

G 1/4 mof

8 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124928 0330 24 V/AC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623819

Leverbaar di. 27 okt.

1 Stuk(s)Conrad Electronic

24 V/AC

G 1/4 mof

8 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124930 0330 230 V/AC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623821

Leverbaar di. 27 okt.

1 Stuk(s)Conrad Electronic

230 V/AC

G 1/4 mof

8 bar

Messing

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124932 0330 24 V/DC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623823

Leverbaar di. 27 okt.

1 Stuk(s)Conrad Electronic

24 V/DC

G 1/4 mof

12 bar

RVS

Stuk(s)

Min.: 1

Meervoud: 1

€ 293,39^*

Bürkert Direct bedienbaar ventiel 124933 0330 24 V/AC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623825

Leverbaar di. 27 okt.

1 Stuk(s)Conrad Electronic

24 V/AC

G 1/4 mof

12 bar

RVS

Stuk(s)

Min.: 1

Meervoud: 1

€ 293,39^*

Documenten en downloads

Datablad

Datablad 625770 Bürkert Direct bedienbaar ventiel 226664 6650 24 V/DC Flens Nominale breedte 0.8 mm Directwerkend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 625770 Bürkert Direct bedienbaar ventiel 226664 6650 24 V/DC Flens Nominale breedte 0.8 mm Directwerkend 1 stuk(s)

Omschrijving

Het type 6650 stelt met de geringe aanklikmaat van 4,5 mm een nieuwe norm in de verkleining van mediagescheiden magneetventielen. Het consequent geoptimaliseerde ontwerp maakt reproduceerbaar en nauwkeurig doseren en een goede spoelbaarheid mogelijk en is dankzij de hoogwaardige materialen ook geschikt voor het gebruik van agressieve chemicaliën. Hij is ideaal voor toepassingen waar maximale stromingsprestaties op het kleinste oppervlak vereist zijn.

Uitvoering

2/2-weg klapanker-magneetventiel
Stroomloos gesloten
Behuizingsmateriaal PEEK
Afdichtingsmateriaal FFKM (Simriz)
Media: bestand tegen neutrale en agressieve vloeistoffen en gassen
Spanningstolerantie: ±10%
Nominale modus: continubedrijf 100% inschakelduur met vermogensverlagingselektronica
Beschermingsklasse IP 65
Elektrische aansluiting: stekker met draad en geïntegreerde vermogensverlagingselektronica of stekker met draad
Inbouwpositie willekeurig, let bij aanklikken op een uniforme polariteit

Opmerkingen

De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. Gebruik het ventiel alleen met geïntegreerde booster- en vermogensverlagingselektronica (zie accessoires).

Als van een vermogensverlaging wordt afgezien, wordt de toegestane inschakelduur verlaagd (zie de gebruiksaanwijzing).

Omschrijving

Uitvoering

2/2-weg klapanker-magneetventiel
Stroomloos gesloten
Behuizingsmateriaal PEEK
Afdichtingsmateriaal FFKM (Simriz)
Media: bestand tegen neutrale en agressieve vloeistoffen en gassen
Spanningstolerantie: ±10%
Nominale modus: continubedrijf 100% inschakelduur met vermogensverlagingselektronica
Beschermingsklasse IP 65
Elektrische aansluiting: stekker met draad en geïntegreerde vermogensverlagingselektronica of stekker met draad
Inbouwpositie willekeurig, let bij aanklikken op een uniforme polariteit
