Name: Bürkert Pneumatiekventiel 5470 132489 2 tot 8 bar 1 stuk(s)
Brand: Bürkert
SKU: 3047089
Availability: InStock

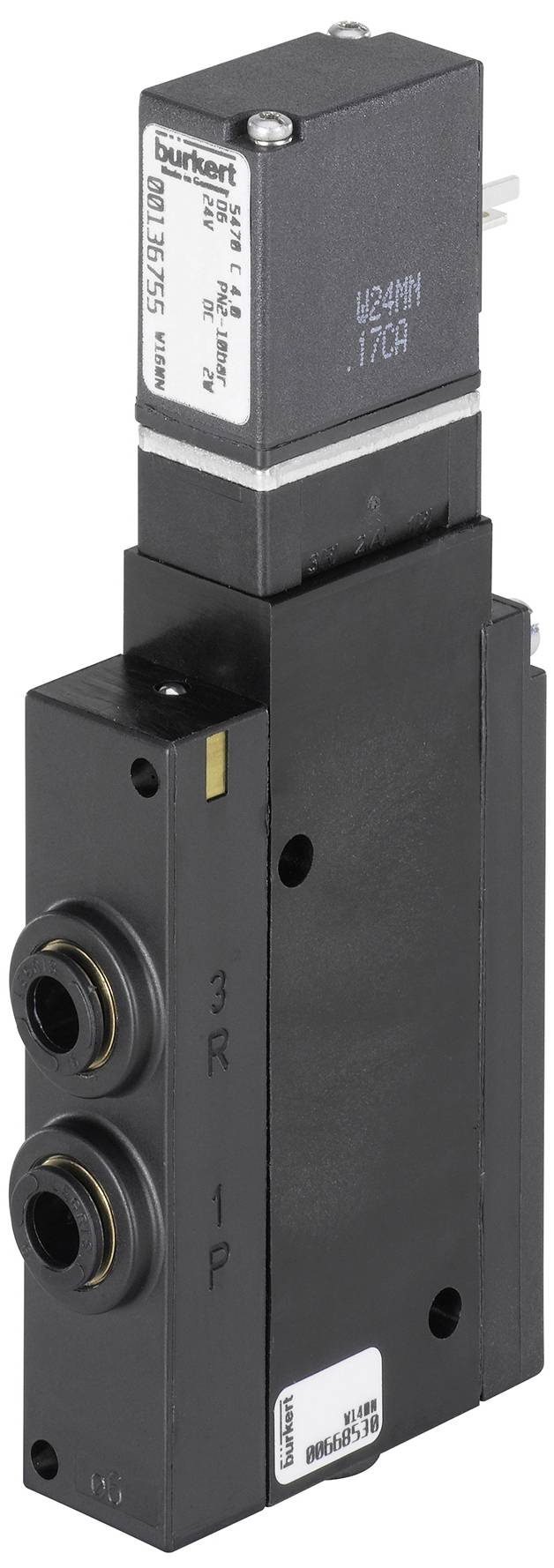

Een zwart elektromagnetisch ventiel van het merk Bürkert met twee aansluitingen aan de linkerzijde, verticaal gepositioneerd.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 23 okt.

30 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 86,77 / Stuk)

€ 86,77

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

4/2-weg pneumatisch ventiel

Compacte klep 3/2- en 4/2-weg uitvoering
Uitbreidbaar als ventielblok
Laag elektrisch stroomverbruik
Groot aantal pneumatische aansluitingen
Robuuste constructie

Technische specificaties

Aandrijving - handbedieningsmateriaal: PA (polyamide)
Uitrusting (ventieleiland) - oprijmaat 1: 19 mm
Afdichtingsmateriaal - hoofdventiel afdichting materiaal: NBR (nitrilrubber)
Afdichtingsmateriaal - voorsturing afdichting materiaal: FKM (fluorrubber)
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 50 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 2 bar
Druk & temperatuur - nominale druk max. 8 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm C conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: Voedingszijde
Apparaateigenschappen - productsubgroep: Pneumatische ventielen
Kenmerken apparaat - terugsteltype: Luchtveer + mechanische veer
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
Apparaateigenschappen - ventielaansturing type: Elektrisch
Apparaateigenschappen - schakeltijd openen max.: 25 ms
Apparaateigenschappen - schakeltijd sluiten max.: 20 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Apparaateigenschappen - vermogensverlaging geïntegreerd: Nee
Nominale breedte (kV-waarde) - QNn-waarde (gas): 300 L/min.
Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 0,9 mm
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 4 mm
Proces-/leidingaansluiting - voedingsaansluiting type: Flens
Proces-/leidingaansluiting - Flensbeeld: FM07
Proces-/leidingaansluiting - werkaansluiting type: Slangaansluiting
Proces-/leidingaansluiting - werkaansluiting positie: Ventiel onderkant
Proces-/leidingaansluiting - werkaansluiting materiaal: Messing
Proces-/leidingaansluiting - werkaansluiting diameter (mm): 6 mm
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Ja
Spanning - spanning min / nominale spanning: 24 V.
Spanning - spanning max. / nominale spanning: 24 V.
Spanning - wisselspanning: Nee
Spanning - gelijkspanning: Ja
Spoel (kern) - elektrisch stroomverbruik min.: 1 W.
Spoel (kern) - elektrisch stroomverbruik max.: 1 W.
Spoel (kern) - spoel-schakeling LED: Nee
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - spoel-schakeling vrijloopdiode redundant: Nee
Materiaal - hoofdventiel materiaal met contact met het medium: PA (polyamide)
Materialen - hoofdventiel materiaal omgevingscontact: PA (polyamide)
Materialen - voorsturing materiaal met mediumcontact: PA (polyamide)
Materialen - voorsturing materiaal omgevingscontact: PA (polyamide)
Werkingswijze - Fluidische leidingaansluiting aantal: 4
Werking - ventielfunctie aantal schakelstanden: 2
Werkingswijze - ventielfunctie: G - in rustpositie geopend - drukaansluiting 1 (P) na werkaansluiting 2 (B), werkaansluiting 4 (A) na uitgang 3 (R) geopend - in rustpositie geopend - drukaansluiting 1 (P) na werkaansluiting 2 (B), werkaansluiting 4 (A) na uitgang 3 (R) geopend
Werking - handbediening: Ja
Werking - handmatige bediening type: Draaihendel
Werking - handmatige vergrendeling: Ja
Werkingswijze - handbediening schroefsleuf: Ja

Soortnaam: Pneumatiekventiel

Bedrijfstemperatuurbereik: -10 °C (min)

Min. bedrijfstemperatuur: -10 °C

Fabrikantnr.: 132489

Operationele druk (max.): 8 bar

Werkingsdruk (min.): 2 bar

Bedrijfsdruk: 2 tot 8 bar

Buis-Ø: 4 mm

: IP65

Type: 5470

Max. medium temperatuur: 50 °C

Min. medium temperatuur: -10 °C

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3047089 Bürkert Pneumatiekventiel 5470 132489 2 tot 8 bar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047089 Bürkert Pneumatiekventiel 5470 132489 2 tot 8 bar 1 stuk(s)

Omschrijving

De kleppen van het type 5470 bestaan uit een voorstuurwipmagneetklep van het type 6106 en een pneumatische klep. In de behuizing van de stuurklep wordt een kantelbaar gelagerd anker, vergelijkbaar met een wip, gebogen. Hij schakelt het ventiel. De geringe kantelbeweging van de wip is slijtagevrij; een basissmering is niet nodig. Type 5470 R is als 3/2- en 4/2-weg ventiel leverbaar. De ventielen kunnen met behulp van een moduleflens afzonderlijk worden gekoppeld. Ze kunnen met de aansluitmodules in klepblokken worden vastgeklikt. Voor de werkaansluitingen 2 en 4 bestaan verschillende varianten.
