Name: Bürkert Pneumatiekventiel 6519 20039751 2 tot 10 bar 1 stuk(s)
Brand: Bürkert
SKU: 3048042
Availability: InStock

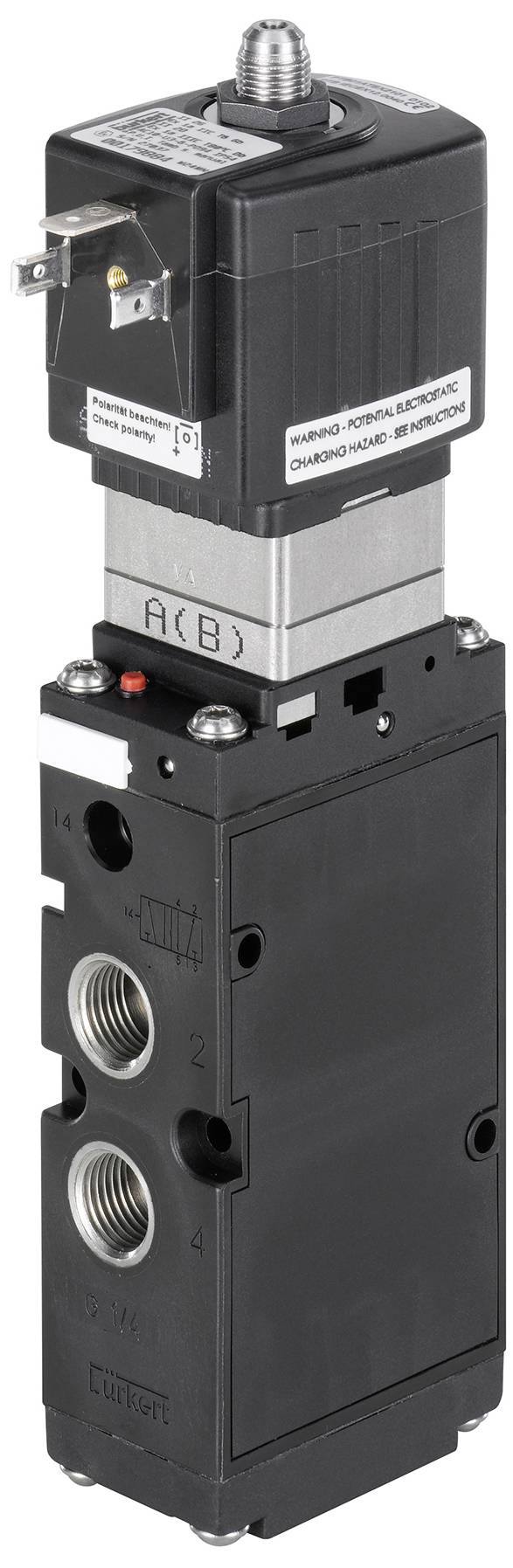

Een zwart, rechthoekig pneumatisch ventiel met metalen aansluitingen en elektronische besturing bovenaan.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar wo. 28 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 260,33 / Stuk)

€ 260,33

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

5/2-weg pneumatisch ventiel 32 mm

Grote doorstroming
Laag elektrisch stroomverbruik
Enkele of blokmontage
Standaard-, ex mb-, ex eb mb- en ex ia-uitvoeringen
Mof G 1/4”, NPT 1/4” en NAMUR-flens

Technische specificaties

Aandrijving - handbedieningsmateriaal: Roestvrij staal
Uitrusting (ventieleiland) - oprijmaat 1: 33 mm
Afdichtingsmateriaal - hoofdventiel afdichting materiaal: PUR (polyurethaan)
Afdichtingsmateriaal - voorsturing afdichting materiaal: FKM (fluorrubber)
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 50 °C
Druk & temperatuur - temperatuur omgeving min: -25 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 2 bar
Druk & temperatuur - nominale druk max. 10 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: Voedingszijde
Apparaateigenschappen - productsubgroep: Pneumatische ventielen
Kenmerken apparaat - terugsteltype: Luchtveer + mechanische veer
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
Apparaateigenschappen - ventielaansturing type: Elektrisch
Apparaateigenschappen - schakeltijd openen max.: 20 ms
Apparaateigenschappen - schakeltijd sluiten max.: 40 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Apparaateigenschappen - vermogensverlaging geïntegreerd: Nee
Nominale breedte (kV-waarde) - QNn-waarde (gas): 1300 L/min.
Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 0,9 mm
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 8 mm
Proces-/leidingaansluiting - voedingsaansluiting diameter (inch): 1/4 inch
Proces-/leidingaansluiting - voedingsaansluiting type: Binnendraad
Proces-/leidingaansluiting - voedingsaansluiting schroefdraadtype: G
Proces-/leidingaansluiting - Flensbeeld: FM02
Proces-/leidingaansluiting - werkaansluiting diameter (inch): 1/4 inch
Proces-/leidingaansluiting - werkaansluiting type: Binnendraad
Proces-/leidingaansluiting - werkaansluiting schroefdraadtype: G
Proces-/leidingaansluiting - werkaansluiting positie: Ten opzichte van de voedingszijde
Proces-/leidingaansluiting - werkaansluiting materiaal: Roestvrij staal
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Ja
Spanning - spanning min / nominale spanning: 9 V.
Spanning - spanning max. / nominale spanning: 9 V.
Spanning - wisselspanning: Nee
Spanning - gelijkspanning: Ja
Spoel (kern) - spoelgrootte: 40 mm
Spoel (kern) - spoelweerstand: 310 ohm
Spoel (kern) - elektrisch stroomverbruik min.: 0,4 W.
Spoel (kern) - elektrisch stroomverbruik max.: 0,4 W.
Spoel (kern) - spoel-schakeling LED: Nee
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - spoel-schakeling vrijloopdiode redundant: Nee
Materiaal - hoofdventiel materiaal met contact met het medium: PA (polyamide)
Materialen - hoofdventiel materiaal omgevingscontact: PA (polyamide)
Materialen - voorsturing materiaal met contact met het medium: Roestvrij staal
Materialen - voorsturing materiaal omgevingscontact: Roestvrij staal
Werkingswijze - Fluidische leidingaansluiting aantal: 5
Werking - ventielfunctie aantal schakelstanden: 2
Werkingswijze - ventielfunctie: H/Z - in rustpositie geopend - drukaansluiting 1 na werkaansluiting 2, werkaansluiting 4 na uitgang 5 geopend, uitgang 3 GESCH/Z - in rustpositie geopend - drukaansluiting 1 na werkaansluiting 2, werkaansluiting 4 na uitgang 5 geopend, uitgang 3 GESC
Werking - handbediening: Ja
Werkingswijze - handmatige bediening type: Draaibediening
Werking - handmatige vergrendeling: Ja
Werkingswijze - handbediening schroefsleuf: Ja
Goedkeuringen - spoelstroom min.: 29 mA
Type goedkeuring: IECEX, ATEXECEx, ATEX
Type goedkeuring: Ex ia IIC T6 GB/ ex ia IIIC T135°C dB, spoelgrootte 6, II 2 G ex ia IIC T6 GB/ II 2 D ex ia IIIC T135°C dB, spoelgrootte 6

Soortnaam: Pneumatiekventiel

Bedrijfstemperatuurbereik: -10 °C (min)

Min. bedrijfstemperatuur: -10 °C

Fabrikantnr.: 20039751

Operationele druk (max.): 10 bar

Werkingsdruk (min.): 2 bar

Bedrijfsdruk: 2 tot 10 bar

Aandrijving: Perslucht

: IP65

Type: 6519

Max. medium temperatuur: 50 °C

Min. medium temperatuur: -10 °C

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 3048042 Bürkert Pneumatiekventiel 6519 20039751 2 tot 10 bar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3048042 Bürkert Pneumatiekventiel 6519 20039751 2 tot 10 bar 1 stuk(s)

Omschrijving

Type 6518 is een voorgestuurd 3/2-weg ventiel en type 6519 is een 3/2-, 5/2- of 5/3-weg ventiel. Ze vormen samen een serie. De ventielen kunnen afzonderlijk of op blokken worden gebruikt. Ze werken zonder voortdurend luchtverbruik en dienen voor de aansturing van dubbele of enkelwerkende aandrijvingen. Het gebruik van hoogwaardige materialen maakt het gebruik van de ventielen ook onder lucht- en chemische atmosfeer mogelijk. De serie bevat apparaten met ex-goedkeuring en NAMUR-flensbeeld. Met de klep werkingswijzen C, D en H monostabiel kan conform IEC 61508 het veiligheidsniveau SIL2, afhankelijk van de architectuur van de veiligheidsinrichting, worden bereikt.

De teksten voor dit artikel zijn automatisch vertaald.
