Name: Bürkert Schuinzittend ventiel 2000 154954 0 tot 11 bar 1 stuk(s)
Brand: Bürkert
SKU: 3046950
Availability: InStock

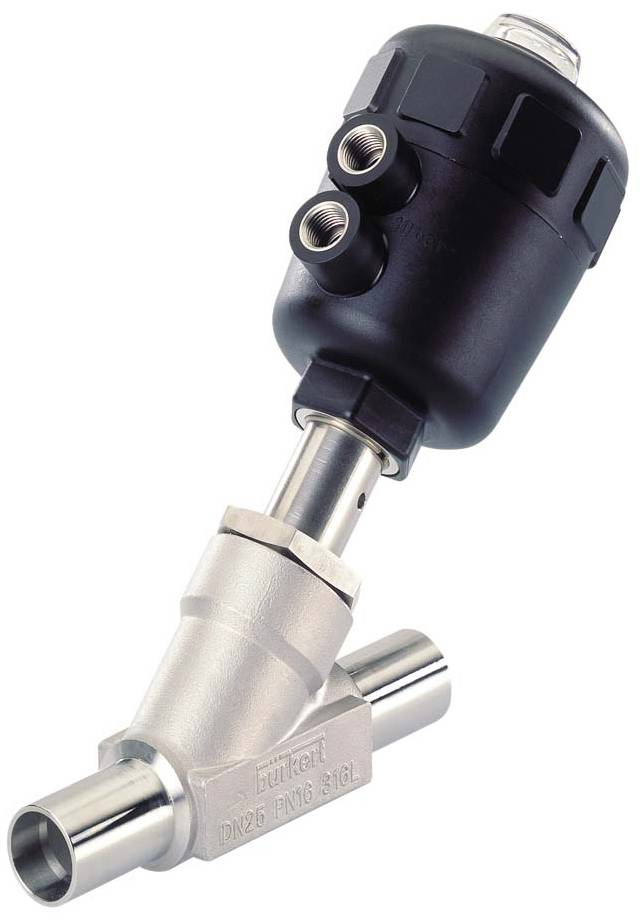

Wiegleb-klep met roestvrij stalen behuizing en zwart, pneumatisch bediend deksel. Gebruikt in industriële buisleidingsystemen.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 23 okt.

8 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 342,98 / Stuk)

€ 342,98

excl. btw

Gratis verzending*

Slechts 8 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aandrijving - uitvoering aandrijving: Classic
Aandrijving - grootte aandrijving: 63 mm
Aandrijving - instelvraag via magneetzuiger: Nee
Aandrijving - aandrijving materiaal categorie: Kunststoffen
Aandrijving - aandrijving materiaal: PA (polyamide)
Aandrijving - O-ring tussen deksel en loopbus: Nee
Aandrijving - stuurluchtaansluiting type: Binnendraad
Aandrijving - stuurluchtaansluiting schroefdraadtype: G
Aandrijving - stuurluchtaansluiting diameter (inch): 1/4 inch
Aandrijving - stuurluchtaansluiting positie: In kabelrichting
Aandrijving - stuurluchtaansluiting materiaal: Roestvrij staal
Aandrijving - stuurluchtboring diameter: 2 mm
Aandrijving - interface voor aandrijving: Metrisch
Aandrijving - aandrijving verhoogde chemische bestendigheid: Nee
Aandrijving - regelkegel: Nee
Aandrijving - stuurluchtaansluiting 1 voorgemonteerd: Conische plug
Aandrijving - stuurluchtaansluiting 2 voorgemonteerd: Conische plug
Afdichtingsmateriaal - Zitafdichting materiaal categorie: Kunststoffen
Afdichtingsmateriaal - Zitafdichting materiaal: PTFE (polytetrafluorethyleen)
Afdichtingsmateriaal - afdichting nippel-behuizing materiaal: Grafiet
Afdichtmateriaal - verpakte afdichting meegeleverd: Ja
Druk & temperatuur - nominale druk (DIN en 1333): PN 25
Druk & temperatuur - temperatuur medium min: -10 °C
Druk en temperatuur - temperatuur medium max. 185 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 0 bar
Druk & temperatuur - nominale druk max. 11 bar
Druk & temperatuur - stuurdruk min. 4,5 bar
Druk & temperatuur - stuurdruk max. 10 bar
Druk & temperatuur - nominale druk (DIN en 1759): Klasse 150
Druk & temperatuur - stuurdruk vacuüm: Nee
Apparaateigenschappen - productsubgroep: Op/op ventielen
Eigenschappen apparaat - inbouwlengte: 152 mm
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Klep met schuine zitting
Apparaateigenschappen - ventielaansturing type: Pneumatisch
Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
Kenmerken apparaat - ruwe klepbehuizing productie: Gegoten
Eigenschappen apparaat - aanstroming: Onder de stoel
Apparaateigenschappen - vacuümuitvoering: Nee
Apparaateigenschappen - zuurstofuitvoering: Nee
medium & kalibratie - geschikt voor CIP: Ja
medium & kalibratie - geschikt voor SIP: Ja
Nominale breedte (kV-waarde) - kV-waarde (water): 19 m3/h
Nominale breedte (kV-waarde) - nominale breedte behuizing: 25 mm
Nominale breedte (kV-waarde) - nominale breedte behuizing (IN): 1 inch
Nominale breedte (kV-waarde) - nominale zitafstand: 25 mm
Proces-/leidingaansluiting - leidingaansluiting 1 type: Lasuiteinde
Proces-/leidingaansluiting - leidingaansluiting 1 binnendiameter (mm): 22,6 mm
Proces-/leidingaansluiting - leidingaansluiting 1 maat DN: DN 25
Proces-/leidingaansluiting - leidingaansluiting 1 wanddikte (mm): 1,2 mm
Proces-/leidingaansluiting - leidingaansluiting 1 buitendiameter (mm): 25 mm
Proces-/leidingaansluiting - Leidingaansluiting 1 buisstandaard 1: SMS 3008
Materialen - ventielbehuizing materiaal categorie: Metalen
Materiaal - ventielbehuizing materiaal: Roestvrij staal
Materialen - klepbehuizing oppervlaktebewerking binnen: Onbehandeld
Materialen - klepbehuizing oppervlaktebewerking buitenkant: Onbehandeld
Werkingswijze - Fluidische leidingaansluiting aantal: 2
Werking - ventielfunctie aantal schakelstanden: 2
Werking - handbediening: Nee
Werkingswijze - besturingsfunctie: A - in rustpositie gesloten (NC)
Werking - extra handbediening meegeleverd: Nee
Goedkeuringen - testcertificaat 3.1 meegeleverd: Nee
Type goedkeuring: ATEX, IECExATEX, IECEx
Type goedkeuring: II 2 D ex h IIIC T135°C dB, ex h IIIC T135°C dB, ex h IIC T4 GB, II 2 G ex h IIC T4 GB

Soortnaam: Schuinzittend ventiel

Afleesbereik (min.): 0 bar

Afleesbereik (max.): 11 bar

Bedrijfstemperatuurbereik: -10 °C (min)

Min. bedrijfstemperatuur: -10 °C

Fabrikantnr.: 154954

Afm.: (Ø) 25 mm

Operationele druk (max.): 11 bar

Werkingsdruk (min.): 0 bar

Bedrijfsdruk: 0 tot 11 bar

Diameter: 25 mm

Buis-Ø: 25 DN

Type: 2000

Max. medium temperatuur: 185 °C

Min. medium temperatuur: -10 °C

Documenten en downloads

Datablad

Datablad 3046950 Bürkert Schuinzittend ventiel 2000 154954 0 tot 11 bar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3046950 Bürkert Schuinzittend ventiel 2000 154954 0 tot 11 bar 1 stuk(s)

Omschrijving

De extern gestuurde schuine klepafsluiter bestaat uit een pneumatisch bediende zuigeraandrijving en een 2-weg klephuis. Afhankelijk van de omgevingstemperatuur is de aandrijving in twee verschillende materialen, PA en PPS, verkrijgbaar. De beproefde zelfnastellende asafdichting garandeert een hoge dichtheid. De stroomgunstige 2/2-weg klepbehuizing van spuitgietstaal of fijngietstaal maken hoge stroomwaarden mogelijk. Deze onderhoudsvrije en robuuste ventielen kunnen met een uitgebreid assortiment accessoires voor standindicatie, hefbegrenzing of handmatige noodbediening achteraf worden gemonteerd.
