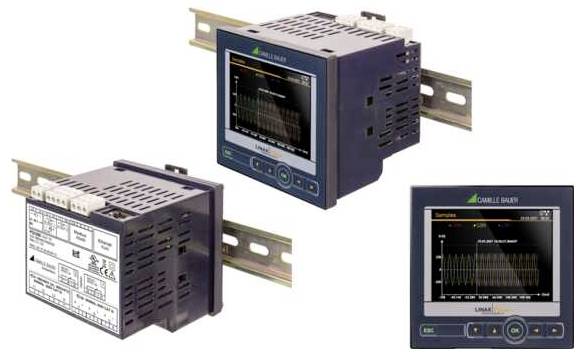

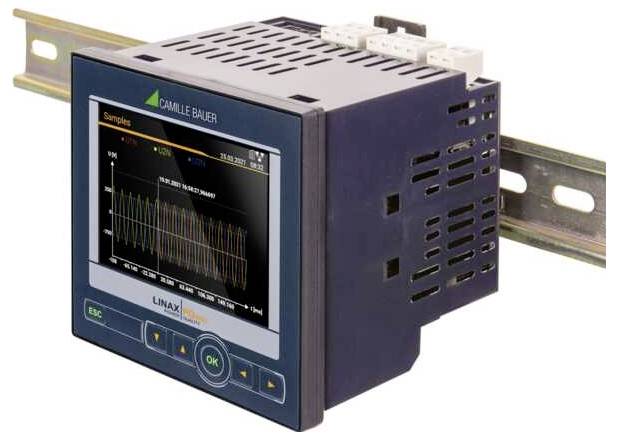

Camille Bauer LINAX PQ1000 Netwerkanalyser

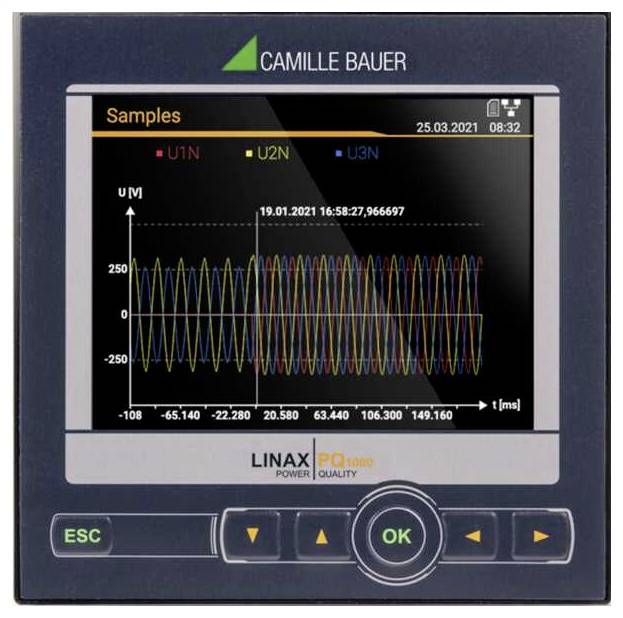

Stationaire PQ-meettechniek in klasse S als frontpaneel montage (96 x 96 mm). De LINAX PQ1000 combineert de eigenschappen van een standaard PQ-meetapparaat met functies voor de analyse van het energieverbruik en de toestand van het net. Het moderne, meertalige design maakt het apparaat intuïtief via de apparaatwebsite of het kleuren-TFT-display met hoge resolutie te bedienen of te parametriseren. De geïntegreerde webserver maakt het op afstand opvragen, weergeven en analyseren van de meetgegevens mogelijk. Geen extra software nodig. . Analyse van de netkwaliteit het apparaat maakt een permanente evaluatie van de netkwaliteit conform IEC 61000-4-30 Ed. 3 in klasse S. de geregistreerde PQ-gebeurtenissen (spanningsdaling, spanningsverhoging, spanningsonderbreking, stroomverhoging en frequentieverandering, homogene spanning) dienen zowel om aan te tonen dat storingen zijn ontstaan als om te zoeken naar de storingsindicator om de leveringszekerheid te verhogen. Onafhankelijke certificering conform IEC 61000-4-30:2015+AMD1:2021, klasse S, test conform IEC 62586-2:2017+AMD1:2021 (functionele tests) door het Zwitserse instituut voor meettechniek Metas ondersteuning van de gestandaardiseerde, fabrikantonafhankelijke PQDIF-indeling conform IEEE 1159.3 instelbare gebeurtenis-registratieduur Gebeurtenisweergave via website met tijdzoom en zoom-weergave Energiestroomanalyse vermogensmiddelwaarden met trendanalyse ter voorkoming van lastpieken Lastprofielopslag met variabele bandbreedte (min/max) per interval actieve energie klasse (IEC 62053-22:2003) 0,2S (/5A), blindenergie klasse (IEC 62053-24:2014) 0,5S extra teller met selecteerbare gemiddelde waarden en selecteerbare basiswaarden. Configuratie met TFT-display, voor inbouw in schakelpanelen 3 stroomomvormeringangen (1/5A), 42 - 50/60 - 69,5 Hz nominale spanning 24 - 48 V DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + REST-interface 1 digitale uitgang passief 1 digitale I/O passief PME-centraal testprotocol Engels communicatie Ethernet (Modbus/TCP, HTIP/HTPS, NTP, SFTP, SLOG, SLOG REST API) Modbus/RTU geautomatiseerde gegevensexport (CSV- en PQDIF-bestanden) naar SFTP-server CyberSecurity (OT) / CyberProtection op rol gebaseerde toegangsautorisaties (RBAC) Hypertext Transfer Protocol Secure (HTPS) Client Whitelist audioprog [registratie van alle manipulaties] SYS-log veilige firmware-updates datalogger gegevensexport PEN test meer eigenschappen 3 stroommeetkanalen met 0,2% nauwkeurigheid meetcategorie III, spanning (CAT III CAT III) 300 V, CAT III (stroom) standaard-I/O: 1 digitale uitgang, 1 digitale I/O passief 16 GB GB datageheugen sampling rate: 18 kHz bewaking en alarmering via grenswaarden en bewakingsfuncties voor inbouw in schakelpaneel 96 x 96 mm identieke bediening zoals apparaten uit de Sineax AM/DM-serie en CENTRAX CU testprotocol meegeleverd gegevensanalyse via de link www.pqview.com/pqdiffractor/ kan de gratis software PQDiffractor van Electrotek Concepts worden gedownload (registratie vereist). Met deze software kunnen de gegevens uit de PQDIF-bestanden worden geanalyseerd, in CSV-formaat worden opgeslagen of als grafiek worden geëxporteerd. Digitaal netbeheer met de SMARTCOLLECT SC2-software kan een compleet Ecosystem voor Power Quality Power en Power Power monitoring worden opgebouwd. .
