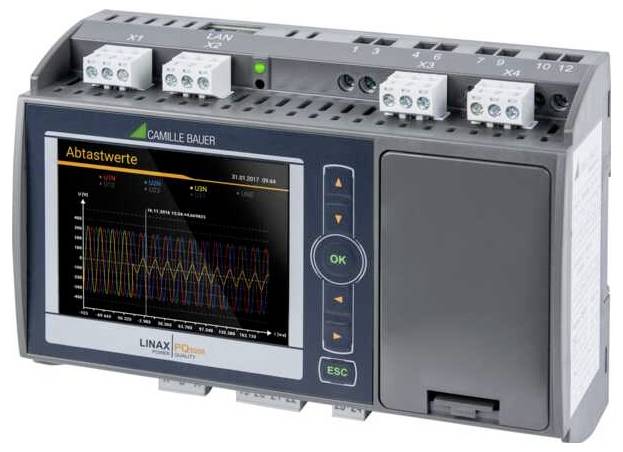

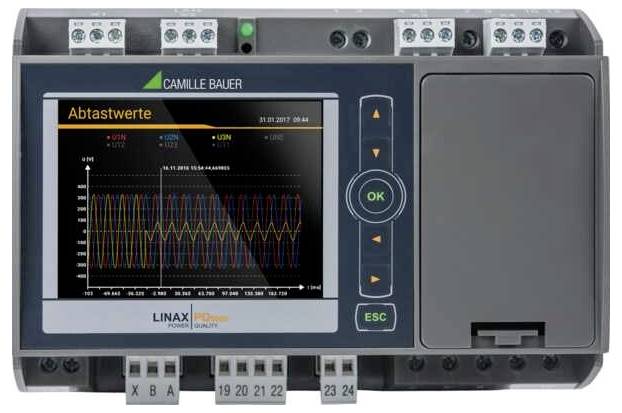

Camille Bauer LINAX PQ5000 Netwerkanalyser

Stationaire PQ-meettechniek in klasse A als DIN-railmontage. De LINAX PQ5000 combineert de eigenschappen van een standaard PQ-meetapparaat met functies voor de analyse van het energieverbruik en de toestand van het net. Het moderne, meertalige design maakt het apparaat intuïtief via de apparaatwebsite of het optionele kleuren-TFT-display met hoge resolutie te bedienen of te parametriseren. De geïntegreerde webserver maakt het op afstand opvragen, weergeven en analyseren van de meetgegevens mogelijk. Geen extra software nodig. . Analyse van de netkwaliteit het apparaat maakt een permanente evaluatie van de netkwaliteit conform IEC 61000-4-30 Ed. 3 in klasse A. de geregistreerde PQ-gebeurtenissen (spanningsdaling, spanningsverhoging, spanningsonderbreking, RVC, stroomverhoging en frequentieverandering, homogene spanning) dienen zowel om aan te tonen dat er storingen zijn ontstaan, als om de storingsbron te zoeken om de leveringszekerheid te verhogen. Met de statistische spannings- en stroomgroottes kan de naleving van leveringsopdrachten of interne voorschriften worden gecontroleerd. De beoordeling conform en 50160, IEC 61000-2-2/4/12, IEEE 519, GB/GB/T of zelfgedefinieerde grenzen kan na de meting plaatsvinden, de bijbehorende conformiteit-rapporten direct via de apparatenwebsite worden gemaakt (PQEasy-rapport). Onafhankelijke certificering conform IEC 62586-2 door het Zwitserse instituut voor meettechniek Metas ondersteuning van het gestandaardiseerde, fabrikantonafhankelijke PQDIF-formaat conform IEEE 1159.3 instelbare gebeurtenis-registratieduur Gebeurtenisweergave via website met tijdzoom en waardeaflezing Energiestroomanalyse vermogenswaarden met trendanalyse ter voorkoming van lastpieken lastprofielopslag met zoom (min/max) per interval actieve energieklasse (IEC 62053-22:2003), 0,2S blindenergie klasse (IEC 62053-24:2014) 0,5 s meer gemiddelde waarden en teller met selecteerbare basisgrootte. Configuratie met TFT-display, voor DIN-railmontage 4 stroomomvormeringangen (1/5 A), 42 - 50/60 - 69,5 Hz nominale spanning 100 - 230 V AC/DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + REST-interface 1 digitale ingang passief 2 digitale uitgangen passief zonder onderbrekingsvrije voeding (UPS) uitbreiding 1: IEC61850-interface uitbreiding 2: Zonder uitbreiding testprotocol Engels (HTTCP/Modbus, LAN, LAN, LAN, LAN, LAN, LAN, REST API) Modbus/RTU IEC61850 geautomatiseerde gegevensexport (CSV- en PQDIF-bestanden) op SFTP-server CyberSecurity (OT) / CyberProtection op rol gebaseerde toegangsautorisaties (RBAC) Hypertext Transfer Protocol Secure (HTPS) Client Whitelist / Client IEC61850 whitelist [Firewall] audisename [Registration van alle manipulaties] SYS-log veilige firmware-updates datalogger gegevensexport PEN test meer eigenschappen 4 stroom- en 4 spanningsmeetkanalen met 0,1% nauwkeurigheid meetcategorie 600 V, CAT CAT III (spanning), 300 V, CAT III (stroom) standaard-I/O's: 1 digitale ingang, 2 digitale uitgangen 16 GB GB datageheugen sampling rate: 18 kHz bewaking en alarmering via grenswaarden en bewakingsfuncties voor DIN-railmontage identieke bediening zoals apparaten uit de Sineax AM/DM-serie en CENTRAX CU testprotocol meegeleverd gegevensanalyse via de link www.pqview.com/pqdiffractor/ kan de gratis software PQDiffractor van Electrotek Concepts worden gedownload (registratie vereist). Met deze software kunnen de gegevens uit de PQDIF-bestanden worden geanalyseerd, in CSV-formaat worden opgeslagen of als grafiek worden geëxporteerd. Digitaal netbeheer met de SMARTCOLLECT SC2-software kan een compleet Ecosystem voor Power Quality Power en Power Power monitoring worden opgebouwd.
