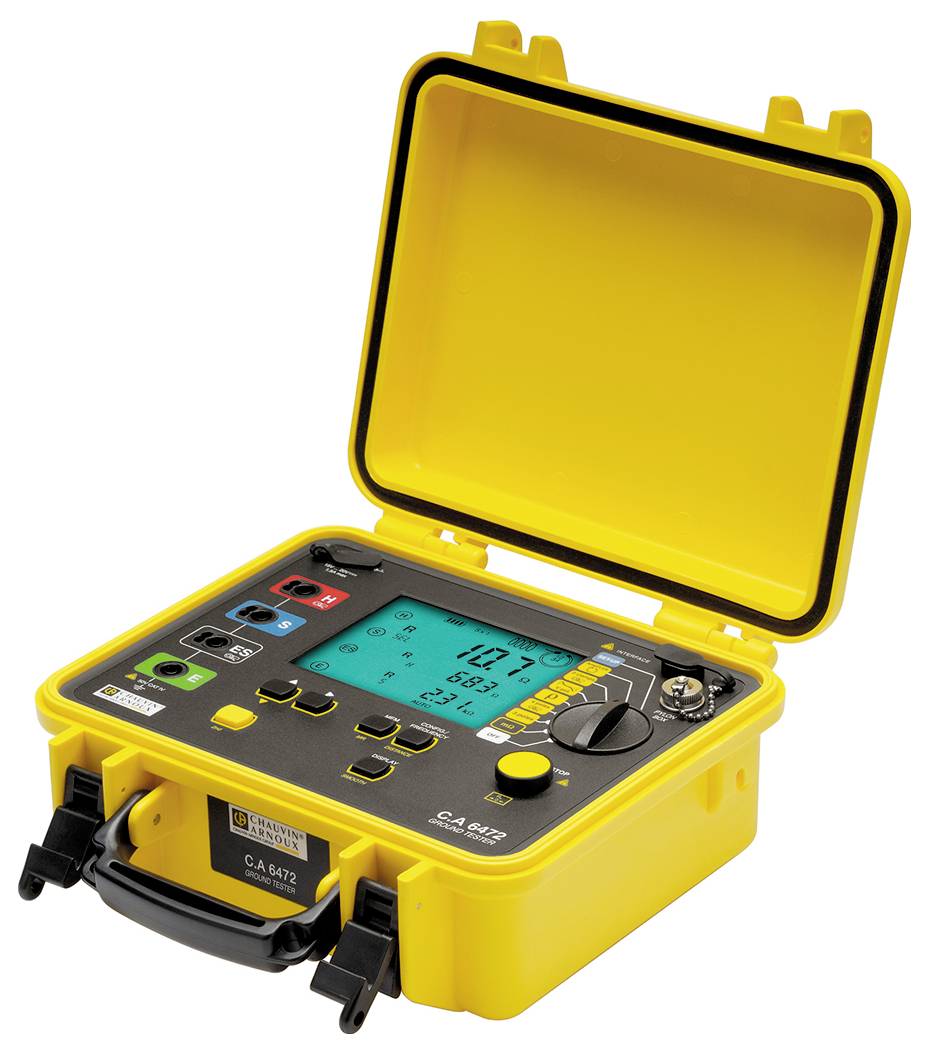

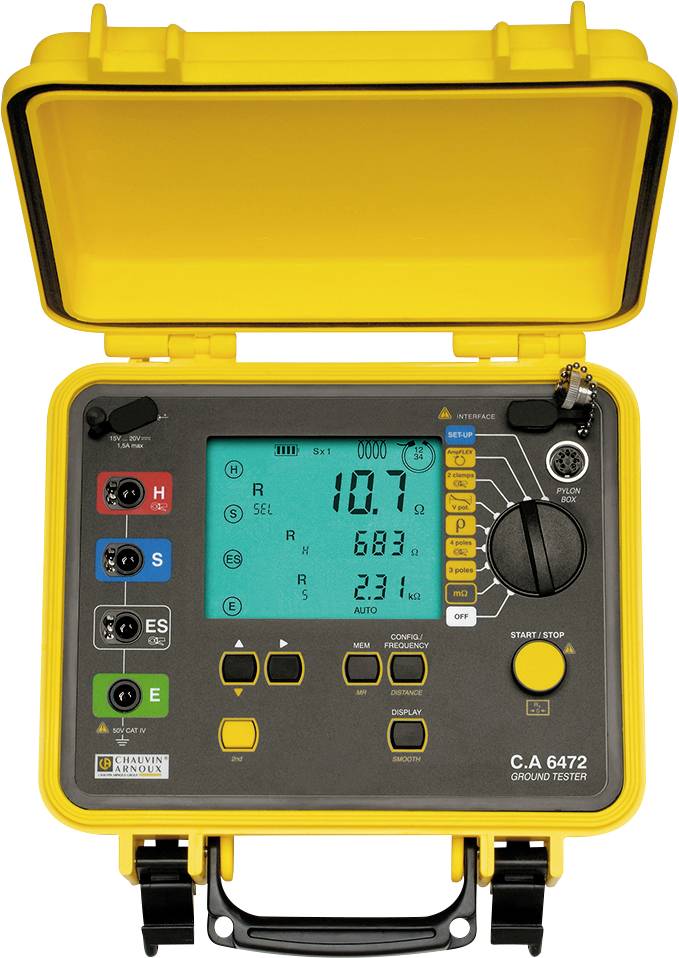

Chauvin Arnoux C.A 6472 Aardingsmeter
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 4.392,56 / Stuk)
€ 4.392,56
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
C.A 6472 aardings- en aardingsweerstandmeter
- Geschikt voor alle soorten aardingsweerstandmetingen
- Optioneel meting aan hoogspanningsmasten met Pylon Box C.A 6474
- Specifieke aardingsweerstandmeting (Wenner- of Schlumberger-methode)
- Meting van de aardingskoppeling, aardpotentiaalmetingen, weerstandsmeting/doorgangstest
- Analyse van de frequentieafhankelijkheid van aardingen in het bereik van 41 Hz tot 5 kHz
- Brede keuze van het meetbereik met optimale resolutie
- Automatische berekening van de koppelingsfactor en de specifieke aardingsweerstand
- Selectieve aardingsmeting en meting van aardlussen met meegeleverde tangen
Technische specificaties
- Interface: USB optisch
- Meetbereiken en resolutie afhankelijk van de meetmethode
- Geheugen: 512 metingen
- Soortnaam
Aardingsmeter
Fabrieksstandaard (zonder certificaat)
- Meetbereik weerstand
0,01 Ω tot 99,9 kΩ
IP53
- Afm.
(l x b x h) 25 x 12.8 x 27.2 cm
- Gewicht
3.2 kg
- Weergave
Digitaal
LCD
- Inhoud
1 stuk(s)
- Meetcategorie
CAT IV
- Meetmethode
Grondspies
Tang
- Breedte
12.8 cm
- Hoogte
27.2 cm
25 cm
- Type
C.A 6472
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2372237 Chauvin Arnoux C.A 6472 Aardingsmeter
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2372237 Chauvin Arnoux C.A 6472 Aardingsmeter
Omschrijving
Met de aardings- en bodemweerstandsmeter C.A 6472 zijn volledige en snelle beoordelingen van alle soorten aardingen mogelijk, omdat het apparaat alle functies voor aardingsmetingen bevat. In combinatie met de Pylon Box C.A 6474 zijn zelfs aardingsmetingen op hoogspanningsmasten mogelijk, in werking, eenvoudig, uitgebreid en volledig zonder gevaar.
Voor praktisch gebruik zijn 2 bedrijfsmodi mogelijk:
Automatische modus: in slechts enkele stappen is een optimale meting gegarandeerd: keuze van de meetfunctie op de grote draaischakelaar, eenvoudige druk op START/STOP-toets, aflezen van het resultaat. Het apparaat kiest standaard een testsignaalfrequentie van 128 Hz of een geschikte andere frequentie als er storende signalen zijn.
In de expertmodus kan de gebruiker alle meetparameters zelf bepalen: testsignaalfrequentie en -spanning, frequentiedoorloop (sweep-modus), enzovoort en voor diepere analyses extra meetresultaten laten weergeven zoals het stoorsignaalniveau en de stoorsignaalfrequentie, enzovoort.
De aardings- en aardingsweerstandsmeter C.A 6472 maakt bovendien de volgende metingen mogelijk:
Driepolige aardingsmetingen met een hulpaardelektrode en sonde, waarbij met de C.A 6472 ook de weerstanden van de sonde RS en de hulpaardelektrode Rh en de eventueel aanwezige stoorspanningen kunnen worden gemeten, zodat de meetresultaten exact te gebruiken zijn.
Vierpolige en selectieve aardingsmetingen met tang: bij meerdere parallelle aardingscircuits kan met behulp van een tangstroomomvormer elk circuit afzonderlijk worden gemeten. Bijzonder geschikt voor uiterst kleine aardingsweerstanden.
Metingen van aardlussen met 2 tangen: elke aardingslus zonder onderbreking individueel meten.
Meting van de aardingskoppeling: met behulp van drie aardingsmetingen berekent de C.A 6472 automatisch de koppelweerstand.
Meting van de specifieke aardingsweerstand: automatisch berekenen volgens de Wenner- of Schlumberger-methode.
Aardpotentiaalmetingen: veranderingen in het aardpotentiaal bepalen bij toenemende afstand van het bijbehorende aardingspunt.
Voor praktisch gebruik zijn 2 bedrijfsmodi mogelijk:
Automatische modus: in slechts enkele stappen is een optimale meting gegarandeerd: keuze van de meetfunctie op de grote draaischakelaar, eenvoudige druk op START/STOP-toets, aflezen van het resultaat. Het apparaat kiest standaard een testsignaalfrequentie van 128 Hz of een geschikte andere frequentie als er storende signalen zijn.
In de expertmodus kan de gebruiker alle meetparameters zelf bepalen: testsignaalfrequentie en -spanning, frequentiedoorloop (sweep-modus), enzovoort en voor diepere analyses extra meetresultaten laten weergeven zoals het stoorsignaalniveau en de stoorsignaalfrequentie, enzovoort.
De aardings- en aardingsweerstandsmeter C.A 6472 maakt bovendien de volgende metingen mogelijk:
Driepolige aardingsmetingen met een hulpaardelektrode en sonde, waarbij met de C.A 6472 ook de weerstanden van de sonde RS en de hulpaardelektrode Rh en de eventueel aanwezige stoorspanningen kunnen worden gemeten, zodat de meetresultaten exact te gebruiken zijn.
Vierpolige en selectieve aardingsmetingen met tang: bij meerdere parallelle aardingscircuits kan met behulp van een tangstroomomvormer elk circuit afzonderlijk worden gemeten. Bijzonder geschikt voor uiterst kleine aardingsweerstanden.
Metingen van aardlussen met 2 tangen: elke aardingslus zonder onderbreking individueel meten.
Meting van de aardingskoppeling: met behulp van drie aardingsmetingen berekent de C.A 6472 automatisch de koppelweerstand.
Meting van de specifieke aardingsweerstand: automatisch berekenen volgens de Wenner- of Schlumberger-methode.
Aardpotentiaalmetingen: veranderingen in het aardpotentiaal bepalen bij toenemende afstand van het bijbehorende aardingspunt.
Omvang van de levering
- 1 net- en accuoplader met 2-polige netsnoer||1 gebruiksaanwijzing op CD-ROM (5 talen)||1 beknopte gebruiksaanwijzing en 5 apparaatlabels (1 per taal)||1 software voor gegevensexport||1 USB-aansluitkabel||2 tangstroomomvormer C182
