Chauvin Arnoux C.A 6549 Isolatiemeter 500 V, 1000 V, 2500 V, 5000 V 10 TΩ
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 4.698,35 / Stuk)
€ 4.698,35
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
C.A 6549 isolatiemeter 5 kV
- Robuuste isolatiemeter voor veeleisende toepassingen voor het meten van zeer hoge isolatieweerstanden tot 10 TΩ met testspanningen tot 5 kV
- Groot, verlicht grafisch display met digitale weergave en analoog staafdiagram
- Automatische berekening van de isolatiekwaliteitsparameters (DAR, PI, DD)
- Met 4 vaste en één instelbare testspanning van 40 V tot 5100 V
- Curvetekening R(T): automatische opslag van meetwaarden bij controles met geprogrammeerde duur en directe weergave van de curve op het display
- Geïntegreerd meetwaardegeheugen en RS232-interface voor PC-software voor uitlezen van het geheugen en voor weergave van curven
- Extra functie "stijgende spanningshelling" voor een betere beoordeling van de isolatiekwaliteit
Technische specificaties
- Instelbare testspanning: 40 V tot 5100 V in stappen van 10 V resp. 100 V
- Soortnaam
Isolatiemeter
- Testspanning
500 V
1000 V
2500 V
5000 V
- Meetfunctie
Isolatieweerstand
Fabrieksstandaard (zonder certificaat)
- Meetbereik weerstand
10 kΩ - 10 TΩ
- Interfaces
USB
IP53
- Voedingsspanning
85-256 V/50 - 60 Hz
- Afm.
(l x b x h) 25 x 18 x 27 cm
- Gewicht
4.3 kg
- Weergave
Digitaal (LCD)
- Isolatieweerstand (max.)
10 TΩ
- Meetcategorie
CAT III 1000 V
- Breedte
18 cm
- Hoogte
27 cm
25 cm
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2621434 Chauvin Arnoux C.A 6549 Isolatiemeter 500 V, 1000 V, 2500 V, 5000 V 10 TΩ
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2621434 Chauvin Arnoux C.A 6549 Isolatiemeter 500 V, 1000 V, 2500 V, 5000 V 10 TΩ
Omschrijving
Beschrijving

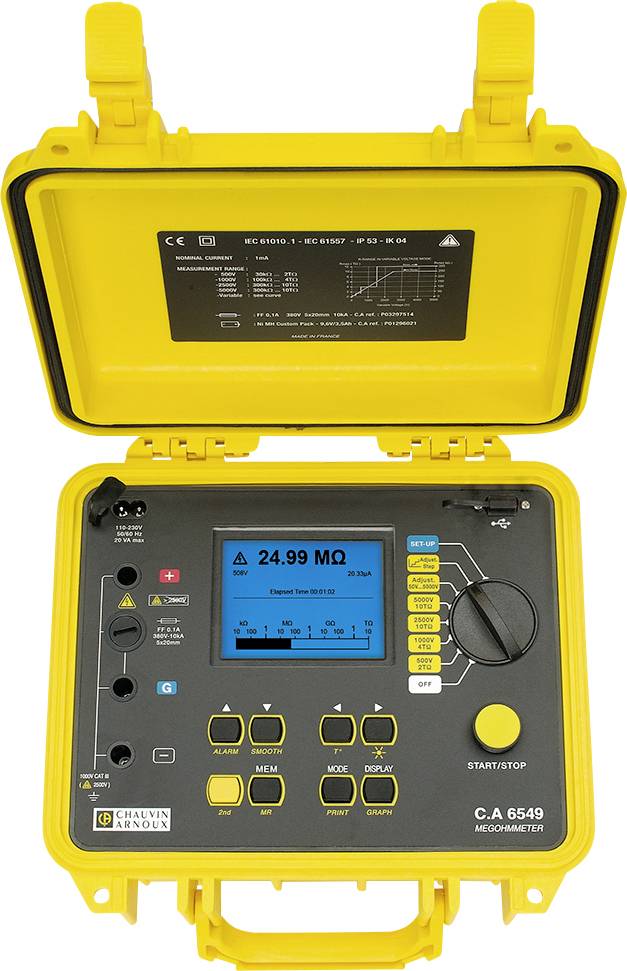

Digitale isolatiemeter voor 5000 V
De Megohmmeter CA 6549 in de voor de bouw geschikte behuizing biedt een kwantitatieve en kwalitatieve analyse van de isolatie op een groot verlicht grafisch display.
Technische gegevens en functies:
Groot meetbereik: 10 kΩ tot 10 TΩ
4 vooraf ingestelde testspanningen: 500, 1000, 2500 en 5000 V
Testspanning van 40 V tot 5100 V in stappen van 10 V of 100 V instelbaar
Bedrijfsmodus spanningshelling: in de weergave zichtbare meetcurve R (Utest) en automatische berekening van de helling in ppm/V
Automatische berekening van de kwaliteitseisen DAR, PI en DD
Instelbare testduur en directe weergave van de verloopcurve R(t) op de display
Na de meting met aanduiding van de meettemperatuur t° berekening van de weerstand ten opzichte van een andere temperatuur t° (referentietemperatuur) voor een nauwkeurige en betrouwbare controle van de isolatie
Talrijke functies: begrenzing van de testspanning tot ongevaarlijke waarden, smooth, programmeerbare alarmen, enz.
Geheugen voor verschillende meetwaarden
USB-interface voor aansluiting op computer en zeer compacte seriële printer
Voeding: NiMH-accu's voor ca. een maand gebruiksduur bij 10 DAR- en 5 PI-metingen per dag
Installatieklasse: IEC 61010-1 CAT III 1000 V of CAT I 2500 V en IEC 61557
Afmetingen: 270 x 250 x 180 mm; gewicht: 4,3 kg
Digitale isolatiemeter voor 5000 V
De Megohmmeter CA 6549 in de voor de bouw geschikte behuizing biedt een kwantitatieve en kwalitatieve analyse van de isolatie op een groot verlicht grafisch display.
Technische gegevens en functies:
Groot meetbereik: 10 kΩ tot 10 TΩ
4 vooraf ingestelde testspanningen: 500, 1000, 2500 en 5000 V
Testspanning van 40 V tot 5100 V in stappen van 10 V of 100 V instelbaar
Bedrijfsmodus spanningshelling: in de weergave zichtbare meetcurve R (Utest) en automatische berekening van de helling in ppm/V
Automatische berekening van de kwaliteitseisen DAR, PI en DD
Instelbare testduur en directe weergave van de verloopcurve R(t) op de display
Na de meting met aanduiding van de meettemperatuur t° berekening van de weerstand ten opzichte van een andere temperatuur t° (referentietemperatuur) voor een nauwkeurige en betrouwbare controle van de isolatie
Talrijke functies: begrenzing van de testspanning tot ongevaarlijke waarden, smooth, programmeerbare alarmen, enz.
Geheugen voor verschillende meetwaarden
USB-interface voor aansluiting op computer en zeer compacte seriële printer
Voeding: NiMH-accu's voor ca. een maand gebruiksduur bij 10 DAR- en 5 PI-metingen per dag
Installatieklasse: IEC 61010-1 CAT III 1000 V of CAT I 2500 V en IEC 61557
Afmetingen: 270 x 250 x 180 mm; gewicht: 4,3 kg
Omvang van de levering

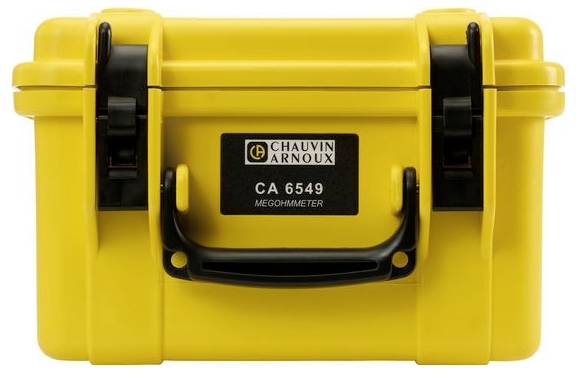

- 1x transporttas
- 2 veiligheidshoogspanningskabels met HS-stekker en HS-krokodilklem (rood/blauw
- 3 m)
- 1 beveiligde hoogspanningskabel met HS-stekker met terugcontact en HS-krokodilklem (zwart
- 3 m)
- 1 beveiligde hoogspanningskabel met HS-stekker en HS-stekker met terugcontact (blauw
- 35 cm)
- 1x netsnoer 1,8 m
- 1 verbindingskabel USB-A/USB-B
- 1 USB-stick met gebruiksaanwijzingen en software MEG.
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
