Name: Datasensing DS4 Lichtrooster Reikwijdte (max.) 5 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 210
Brand: Datasensing
SKU: 3760014
Availability: BackOrder

Twee zwart-blauwe rechthoekige sensoren of scanners verticaal op een witte achtergrond gemonteerd, elk met een kabel die naar beneden uitsteekt.

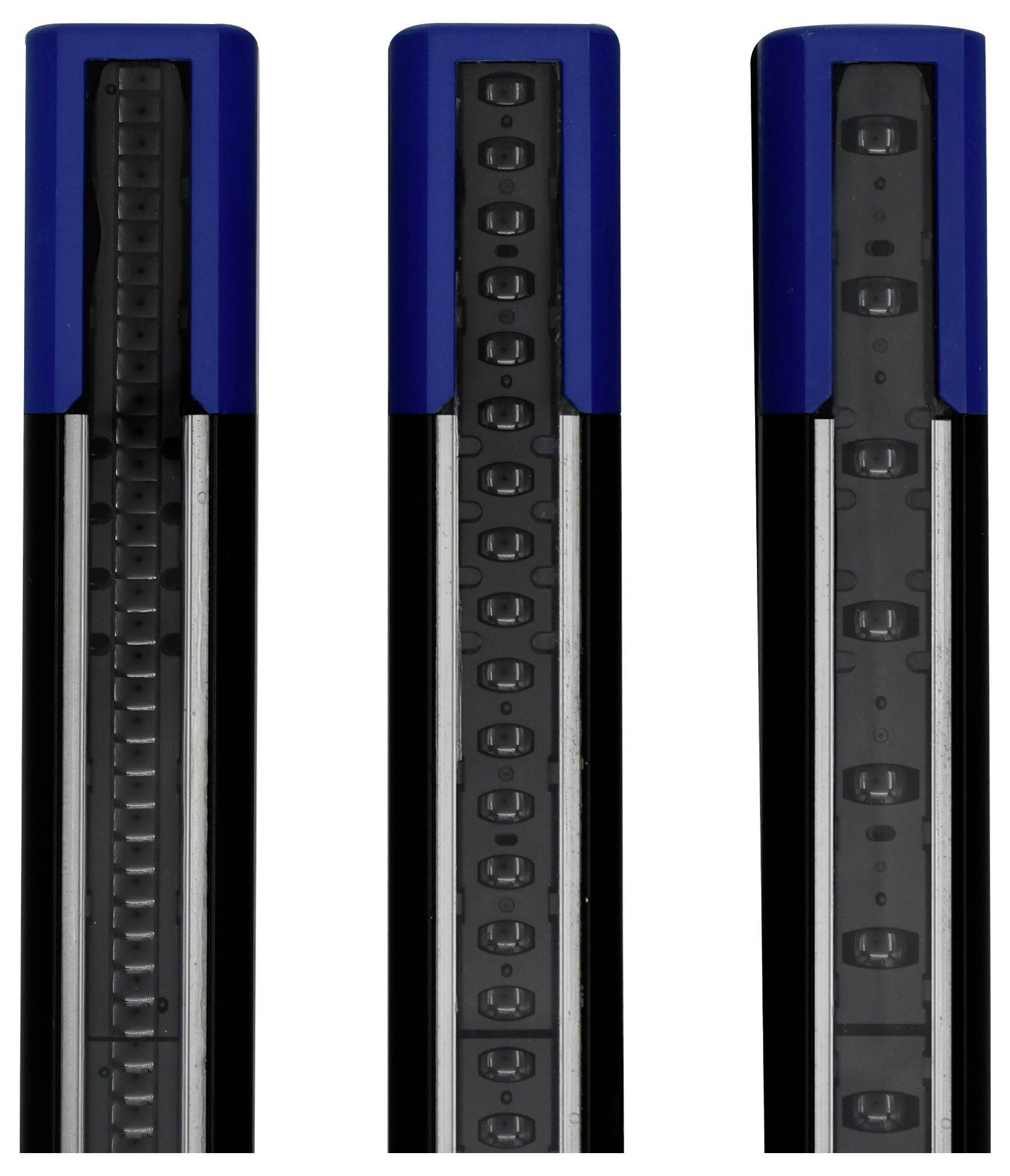

Datasensing DS4 Lichtrooster Reikwijdte (max.) 5 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 210-1

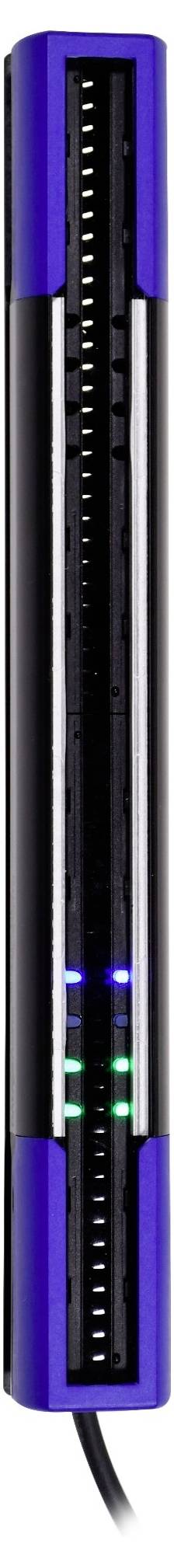

Datasensing DS4 Lichtrooster Reikwijdte (max.) 5 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 210-2

1/3

Soortnaam

Lichtrooster

Lengte

35 mm

Hoogte

1060.5 mm

Type

DS4

Uitvoering

Ontvanger

Zender

Datasheet (PDF)

Leverbaar wo. 28 okt.

Aantal

Stuk(s)

Totaal (€ 1.657,02 / Stuk)

€ 1.657,02

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

DS4 Base lichtrooster voor detectie en meting

1050 mm gecontroleerde hoogte bij een straal van 5 mm
Gecombineerde uitgangen: Analoog (0-10V/4-20mA), digitaal en IO-Link
Groot bereik tot 5 m

Extra services en acties

Technische specificaties

Materiaal behuizing aluminium/PBT
Optische vensters PMMA

Soortnaam: Lichtrooster

Type: DS4

Uitvoering: Ontvanger
Zender

Voedingsspanning: 24 V/DC

Min. voedingsspanning: 19.2 V

Max. voedingsspanning: 28.8 V

Voedingsspanning: 19.2 - 28.8 V

Stroomverbruik (max.): 360 mA

Response-tijd: 7.30 ms

Schakelspanning (max.): 28.8 V/DC

Schakelstroom (max.): 100 mA

Resolutie optisch: 10 x 5 mm

Kleinst detecteerbare object (diameter): 10 mm

Aansluiting: M12, 5-polig

Kabellengte: 200 mm

Type zender: LED infrarood

Golflengte: 850 nm

Reikwijdte (min.): 0.2 m

Reikwijdte (max.): 5 m

Uitgangen: Digitaal
Analoog
IO-Link

Uitgangssignaal (min.): 4 mA

Uitgangssignaal (max.): 20 mA

Uitgangsstroom: 100 mA

Toelatingen (sensor): CE

Lasers: 210

Laserafstand: 5 mm

Enkele spiegels: 210

Afstand enkele spiegel: 5 mm

Beschermvlak breedte (min.): 200 mm

Beschermvlak breedte (max.): 5000 mm

Hoogte beschermend veld: 1050 mm

Hoogte spiegel: 1050 mm

Hoogte aluminium profiel: 1060.5 mm

Totale hoogte: 1060.5

Inhoud: 1 stuk(s)

: IP65/67

: 35 mm

Breedte: 40 mm

Hoogte: 1060.5 mm

Afm.: (l x b x h) 35 x 40 x 1060.5 mm

Min. temperatuur: -30 °C

Max. temperatuur: 55 °C

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Lengte

Breedte

Beschermingsklasse

Reikwijdte (max.)

Hoogte

Soortnaam

Datasensing DS4 Lichtrooster Reikwijdte (max.) 5 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 210

Artikelnummer:3760014

Leverbaar wo. 28 okt.

Conrad Electronic

Dit product

35 mm

40 mm

IP65/67

5 m

1060.5 mm

Lichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.657,02^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 42

Artikelnummer:3760080

Leverbaar wo. 28 okt.

Conrad Electronic

40 mm

35 mm

IP65

13 m

1059 mm

Lichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 949,59^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1200 mm 24 V/DC Aantal lasers: 48

Artikelnummer:3760081

Leverbaar wo. 28 okt.

Conrad Electronic

35 mm

40 mm

IP65

13 m

1209 mm

Lichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.045,45^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1350 mm 24 V/DC Aantal lasers: 54

Artikelnummer:3760082

Leverbaar wo. 28 okt.

Conrad Electronic

40 mm

35 mm

IP65

13 m

1359 mm

Lichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.136,36^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 1500 24 V/DC Aantal lasers: 60

Artikelnummer:3760083

Leverbaar wo. 28 okt.

Conrad Electronic

40 mm

35 mm

IP65

13 m

1509 mm

Lichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.230,58^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 300 24 V/DC Aantal lasers: 12

Artikelnummer:3760075

Leverbaar wo. 28 okt.

Conrad Electronic

40 mm

35 mm

IP65

13 m

309 mm

Lichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 478,51^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 450 mm 24 V/DC Aantal lasers: 18

Artikelnummer:3760076

Leverbaar wo. 28 okt.

Conrad Electronic

40 mm

35 mm

IP65

13 m

459 mm

Lichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 574,38^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 600 mm 24 V/DC Aantal lasers: 24

Artikelnummer:3760077

Leverbaar wo. 28 okt.

Conrad Electronic

40 mm

35 mm

IP67

13 m

609 mm

Lichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 665,29^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 750 mm 24 V/DC Aantal lasers: 30

Artikelnummer:3760078

Leverbaar wo. 28 okt.

Conrad Electronic

40 mm

35 mm

IP65

13 m

759 mm

Lichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 759,50^*

Datasensing DS4 Lichtrooster Reikwijdte (max.) 13 m Hoogte beschermveld 900 mm 24 V/DC Aantal lasers: 36

Artikelnummer:3760079

Leverbaar wo. 28 okt.

Conrad Electronic

40 mm

35 mm

IP65

13 m

909 mm

Lichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 855,37^*

Documenten en downloads

Datablad

Datablad 3760014 Datasensing DS4 Lichtrooster Reikwijdte (max.) 5 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 210

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3760014 Datasensing DS4 Lichtrooster Reikwijdte (max.) 5 m Hoogte beschermveld 1050 mm 24 V/DC Aantal lasers: 210

Omschrijving

Basisversie van een meetlichtfitter voor eenvoudige industriële toepassingen die betrouwbare prestaties combineren met eenvoudige configuratie via IO-Link of kabel.
