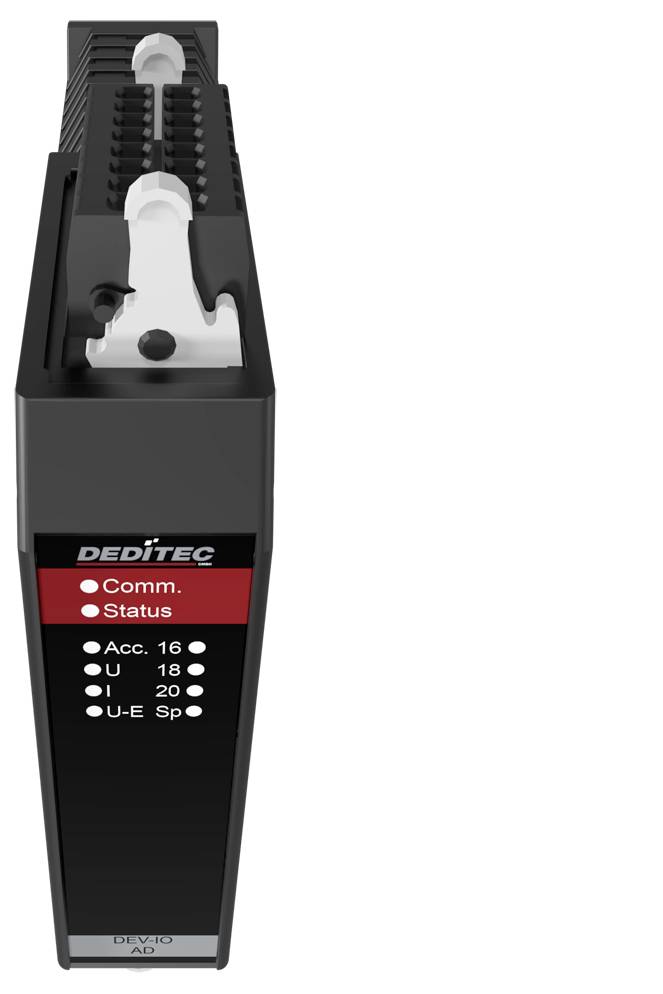

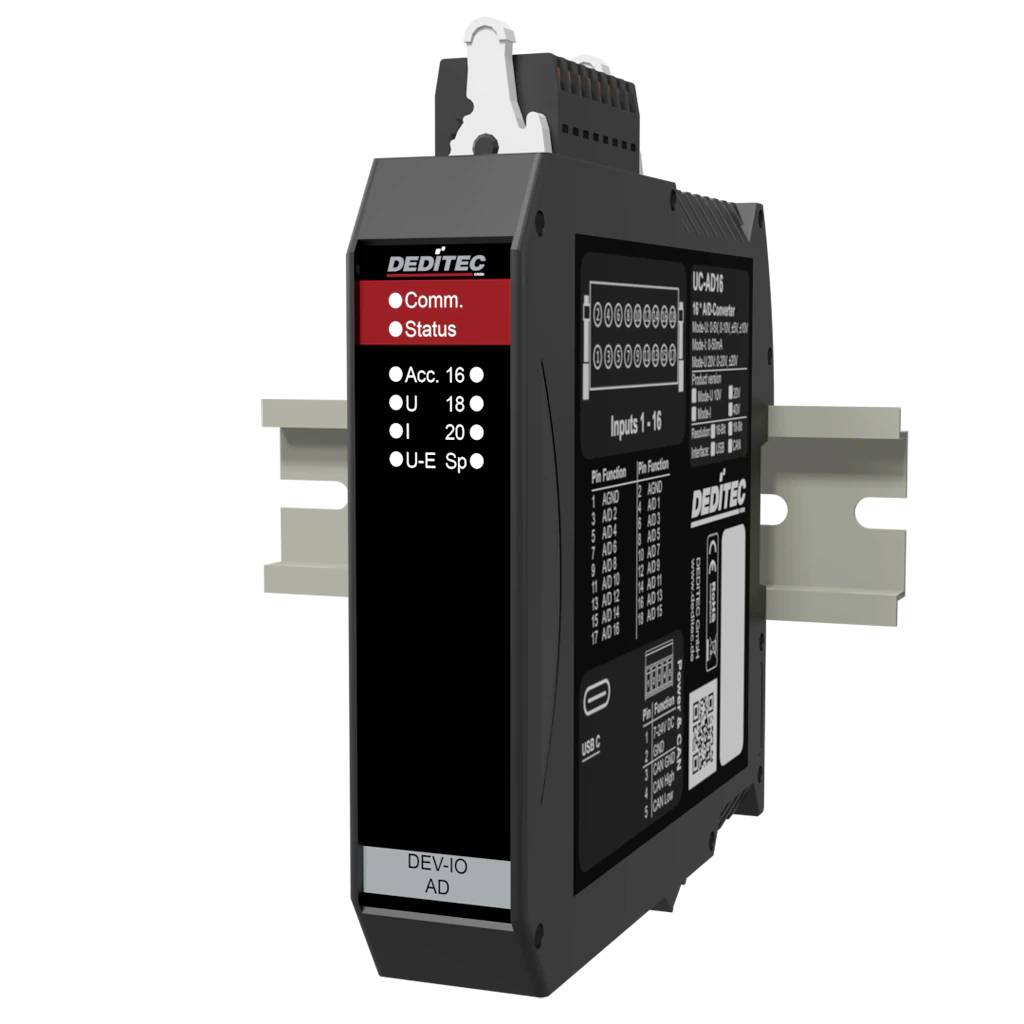

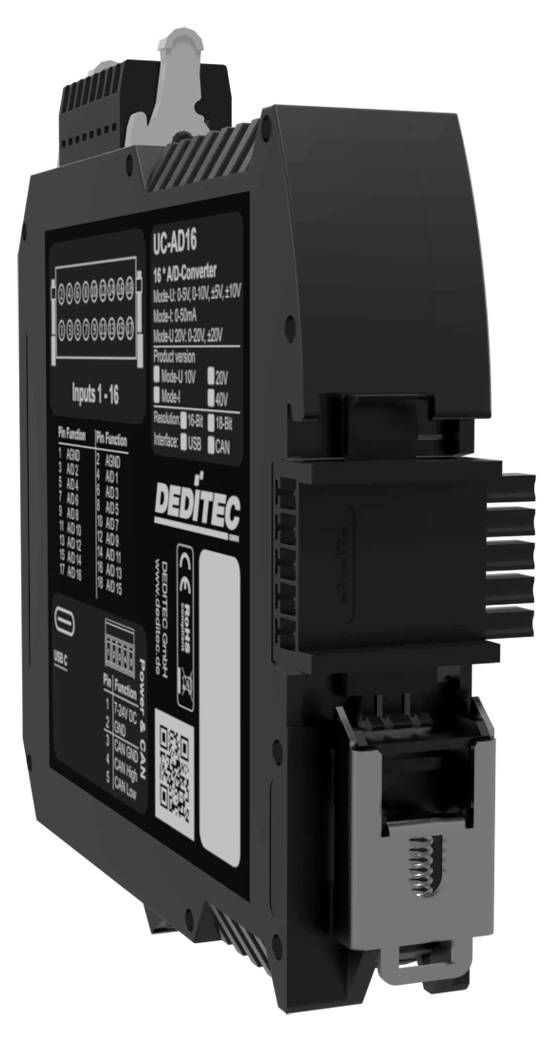

Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Ingangsmodule CAN Bus, USB Aantal ingangen: 16 x Aantal uitgangen: 0 x Aantal
Datasheet (PDF)
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 619,00 / Stuk)
€ 619,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
UC-CAN 16-bits A/D-omvormer (u-modus) - 16-kanaals CAN-bus-module - met USB-configuratieinterface
- 16-kanaals A/D-omvormer voor analoge spanningssignalen
- Resolutie afhankelijk van de variant: 16-bits per kanaal
- CAN-busmodule met CAN 2.0A / CAN 2.0B
- Open CAN-protocol voor integratie in eigen systemen
- Galvanisch gescheiden CAN-interface tot 500 V.
- Extra USB-C-interface voor ingebruikname, service en directe toegang tot modules
- A/D-filter voor het gladmaken van storingen in het meetsignaal
- Event-Control voor eenvoudige als-dan-logica in het modulegeheugen
- Voedingsspanning: + 12 V tot + 24 V DC
- DIN-railmontage voor gebruik in schakelkast
- CAN-interface via 9-polige D-sub-bus
- Ondersteuning van CAN 2.0A en CAN 2.0B
- CAN bitsnelheden van 10 kbps tot 1 Mbps
- Open CAN-protocol voor regel-, test- en meetsystemen
- Auto TX/RX-modus voor automatische verwerking van CAN-pakketten
- USB-C als extra toegang voor parametrisering, test en service
- 16 analoge A/D-kanalen in single-ended uitvoering
- 16-bits versie voor spannings- en stroommeetbereiken
- Geschikt voor het vastleggen van analoge sensorsignalen in meet- en automatiseringsomgevingen
- Ingangsweerstand: Meer dan 500 kOhm
- Omzettingssnelheid A/D-omvormer: 4 µs
Technische specificaties
- Omzettingssnelheid: 4 µs
- Soortnaam
Ingangsmodule
- Interfaces
CAN Bus
USB
- Type
UC-CAN-U-AD16-16
- Voedingsspanning
7 V/DC
24 V/DC
- Max. bedrijfstemperatuur
50 °C
- Min. bedrijfstemperatuur
10 °C
- Voedingsspanning
7 – 24 V DC
- Bedrijfstemperatuurbereik
10 tot 50 °C
- Aantal I/O's
16
- Aantal ingangen
16 x
- Aantal uitgangen
0 x
- Afm.
(b x h) 22.5 mm x 120 mm
- Stroomverbruik (max.)
130 mA
- Hoogte
120 mm
- Breedte
22.5 mm
- Fabrikantnr.
UC-CAN-U-AD16-16
- Uitvoering
DIN-railmodule (DIN-railmontage TS 35 x 7,5 mm) in compacte industriële behuizing
- Ingangen
6 analoge ingangen (A/D-omvormer) met 16-bits resolutie (single-ended)
- Interfaces
CAN-bus (ondersteunt CAN 2.0A en CAN 2.0B tot 1 Mbit/s, galvanisch gescheiden via optocoupler)
USB (USB-C voor configuratie, diagnose en service via Deditec ICT-tool)
- Stroomverbruik
130 mA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3796604 Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Ingangsmodule CAN Bus, USB Aantal ingangen: 16 x Aantal uitgangen: 0 x Aantal
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3796604 Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Ingangsmodule CAN Bus, USB Aantal ingangen: 16 x Aantal uitgangen: 0 x Aantal
Omschrijving
De UC-CAN-u-AD16-16 is een industriële 16-kanaals CAN-bus-module voor decentrale registratie van analoge spanningssignalen. De UC-CAN-u-AD16-16-module biedt 16 single-ended A/D-kanalen en is beschikbaar met een resolutie van 16 bits. De meetwaarden worden verzonden via CAN 2.0A/2.0B met open CAN-protocol en automatische TX/RX-modus. Galvanische scheiding tot 500 V, softwarematig A/D-filter en event-control ondersteunen het gebruik in industriële meetgegevensregistratie, testbanken, machinebewaking en CAN-gebaseerde automatiseringssystemen.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- U-mode
- M2M-functionaliteit
- Automatische CAN-RX/TX-modus
- RAW CAN
- J1939 protocol
- Gratis configuratie- en testsoftware
- USB-configuratie-interface
- Voedingsspanning: +7 V tot +24 V DC
- Insteekbare veerlijsten met vergrendelingsmechanisme
- Montage op DIN-rail 35 mm x 7,5 mm
- Bedrijfstemperatuur: +10 °C tot +50 °C (uitgebreid temperatuurbereik op aanvraag)
- Geschikt voor typische industriële binnen- en schakelkastomgevingen
Omvang van de levering
- USB-kabel A-stekker naar C-stekker
- 5-polige connector
- 2x 16-polige connector
- Bedieningsgereedschap voor WAGO-connector
- DIN-rail verbinder
Systeemeisen
- Windows, Linux
