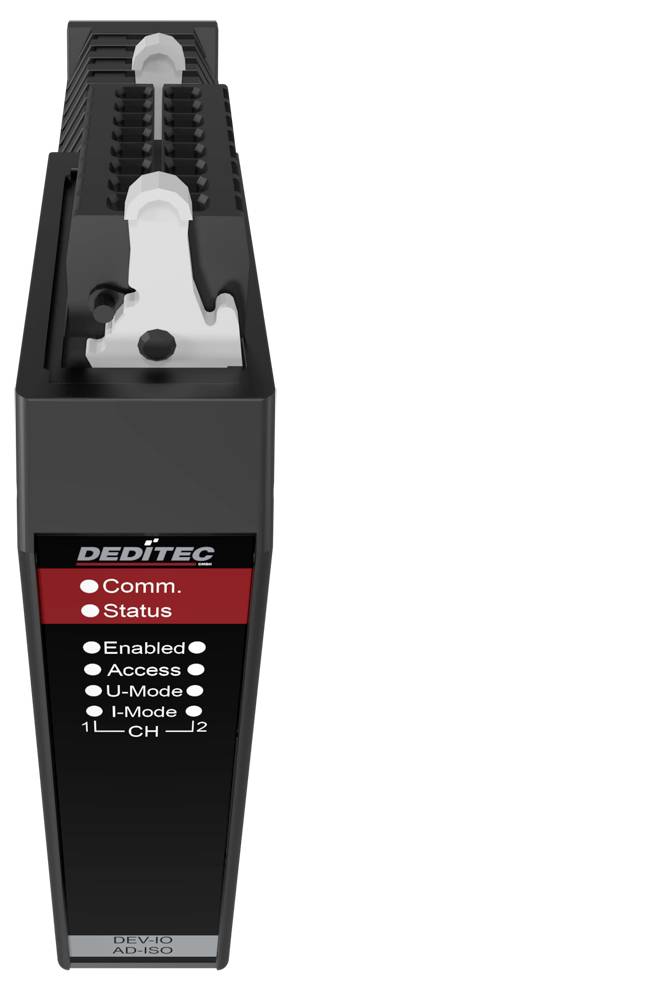

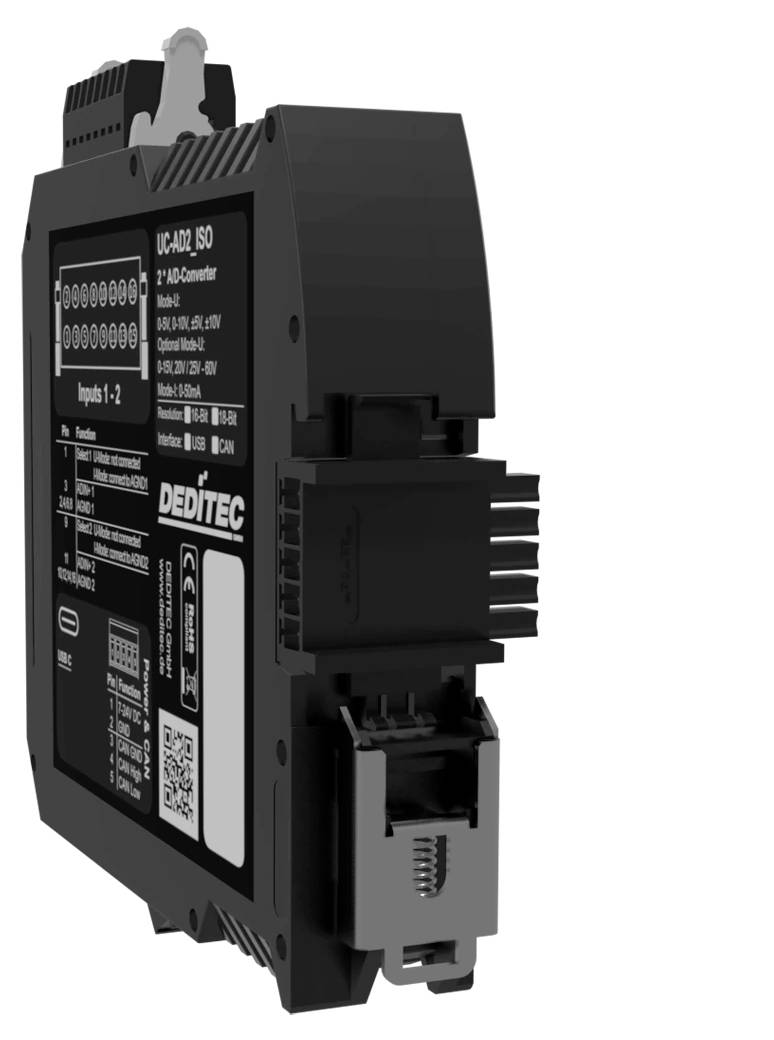

Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Ingangsmodule CAN Bus, USB Aantal ingangen: 2 x Aantal uitgangen: 0 x Aant
Datasheet (PDF)
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 623,97 / Stuk)
€ 623,97
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
CAN 16-bits A/D industriële module met galvanische scheiding optimaal voor testbanken - met USB-configuratie-interface
- CAN-interface conform ISO 11898
- Open CAN-protocol (RAW CAN)
- Automatische zend-/ontvangstmodus (TX/RX)
- Galvanisch gescheiden tot 500 V.
- USB 2.0-interface tot 480 Mbit/s
- Snelle ingebruikname door plug-and-play-integratie
- Uitvoering: single ended
- 16-bits resolutie van elk kanaal
- SPANNINGSBEREIKEN: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V.
- Stroombereik: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanische scheiding kanaal naar kanaal: Max. 1 kV AC
- Galvanische scheiding voor de voedingsspanning: Max. 500 V.
- Omzettingssnelheid A/D-omvormer: 4 µs

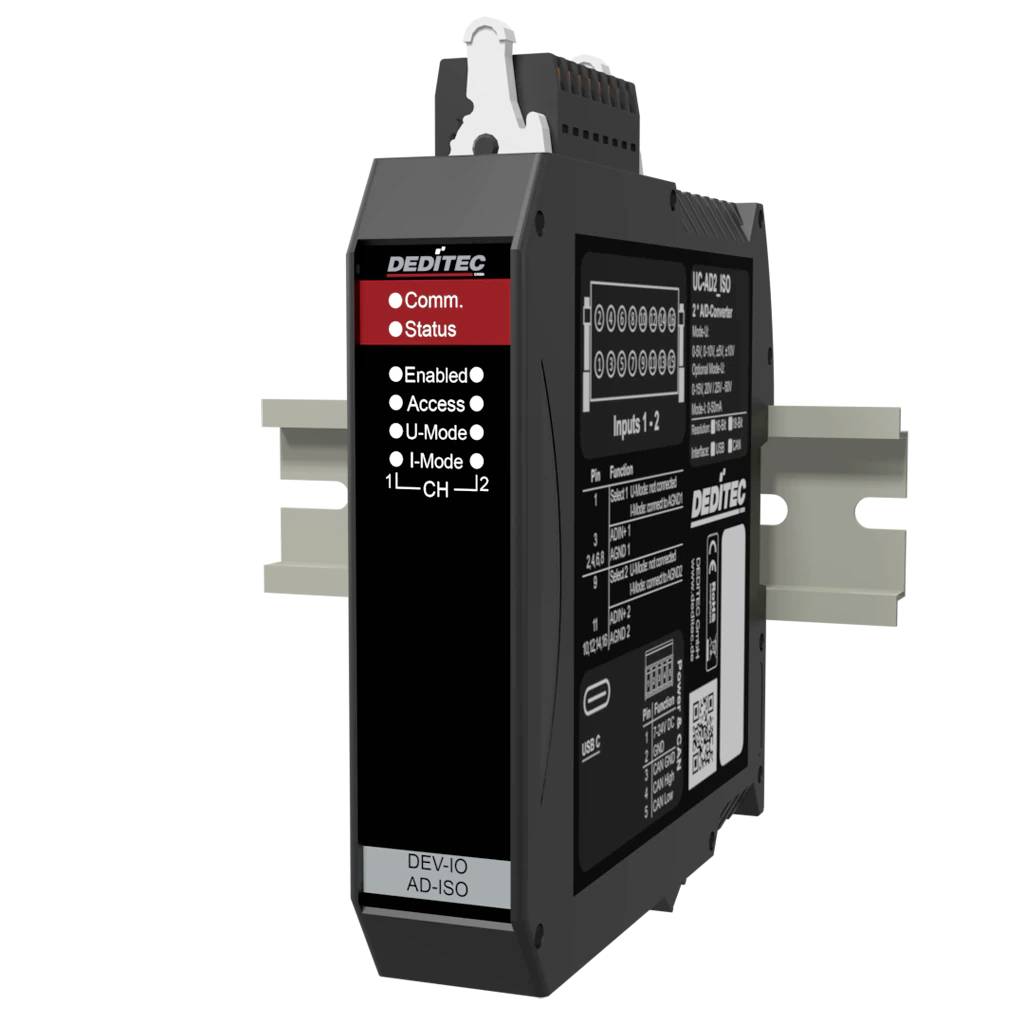

- Montage op DIN-rail 35 mm x 7,5 mm
- Bedrijfstemperatuur: +10 °C tot +50 °C (uitgebreid temperatuurbereik op aanvraag)
- Geschikt voor typische industriële binnen- en schakelkastomgevingen
Technische specificaties
- Galvanische scheiding: Tot 1 kV AC (kanaal-naar-kanaal)
- Omzettingstijd A/D-omzetter: 4 µs
- Montage: DIN-DIN-rail (35 x 7,5 mm)
- Soortnaam
Ingangsmodule
- Interfaces
CAN Bus
USB
- Type
UC-CAN-U-AD2-16ISO
- Voedingsspanning
12 V/DC
24 V/DC
- Max. bedrijfstemperatuur
50 °C
- Min. bedrijfstemperatuur
10 °C
- Voedingsspanning
12 - 24 V DC
- Bedrijfstemperatuurbereik
10 tot 50 °C
- Aantal I/O's
2
- Aantal ingangen
2 x
- Aantal uitgangen
0 x
- Afm.
(b x h) 22.5 mm x 120 mm
- Stroomverbruik (max.)
100 mA
- Hoogte
120 mm
- Breedte
22.5 mm
- Fabrikantnr.
UC-CAN-U-AD2-16ISO
- Uitvoering
Module voor DIN-rail montage met galvanische scheiding
- Ingangen
2 analoge ingangen (single-ended, 16-bits resolutie)
- Interfaces
CAN-bus (open CAN-interface / auto-RX/TX-modus)
USB (voor configuratie via ICT-tool)
- Stroomverbruik
60 mA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3796603 Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Ingangsmodule CAN Bus, USB Aantal ingangen: 2 x Aantal uitgangen: 0 x Aant
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3796603 Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Ingangsmodule CAN Bus, USB Aantal ingangen: 2 x Aantal uitgangen: 0 x Aant
Omschrijving
De UC-CAN A/D-module biedt 2 galvanisch gescheiden 16/18-bits ingangen voor nauwkeurige meting van spanningen en stromen via een open CAN-interface. ideaal voor industriële toepassingen en testbanken, bijv. Voor het verzamelen van sensorsignalen of voor het bewaken van procesgrootten. Dankzij de auto-RX/TX-modus en een robuust design is de module perfect voor betrouwbare meettaken in op CAN gebaseerde systemen.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- I-mode
- U-mode
- M2M-functionaliteit
- Automatische CAN-RX/TX-modus
- RAW CAN
- J1939 protocol
- Gratis configuratie- en testsoftware
- USB-configuratie-interface
- Voedingsspanning: +7 V tot +24 V DC
- Insteekbare veerlijsten met vergrendelingsmechanisme
- Montage op DIN-rail 35 mm x 7,5 mm
- Bedrijfstemperatuur: +10 °C tot +50 °C (uitgebreid temperatuurbereik op aanvraag)
- Geschikt voor typische industriële binnen- en schakelkastomgevingen
Omvang van de levering
- USB-kabel A-stekker naar C-stekker
- 5-polige connector
- 2x 16-polige connector
- Bedieningsgereedschap voor WAGO-connector
- DIN-rail verbinder
Systeemeisen
- Windows, Linux
