Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Level converter CAN Bus, USB Aantal ingangen: 0 x Aantal uitgangen: 2 x Aa

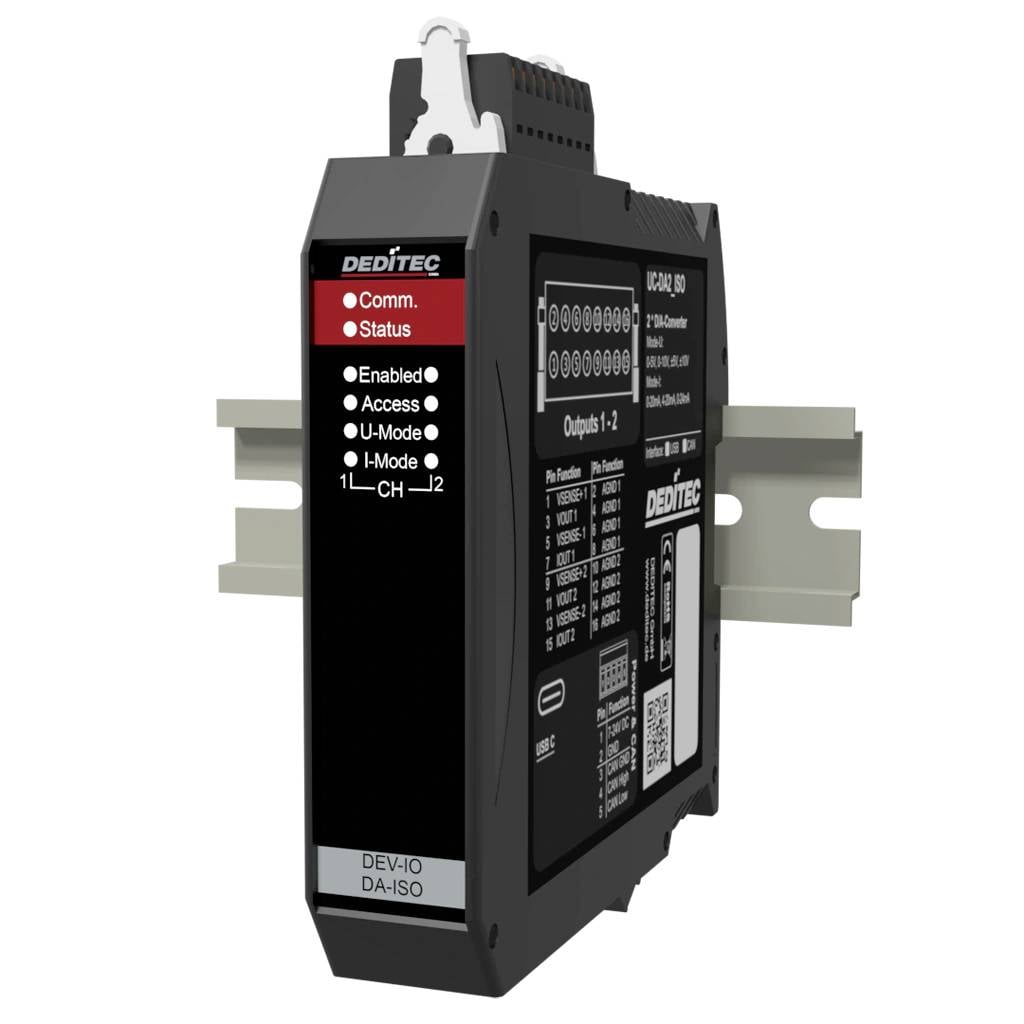

Industriële DEDITEC DEVI-O DA-ISO module met statusled's, kanaalindicatoren en terminaletiketten gemonteerd op een DIN-rail.

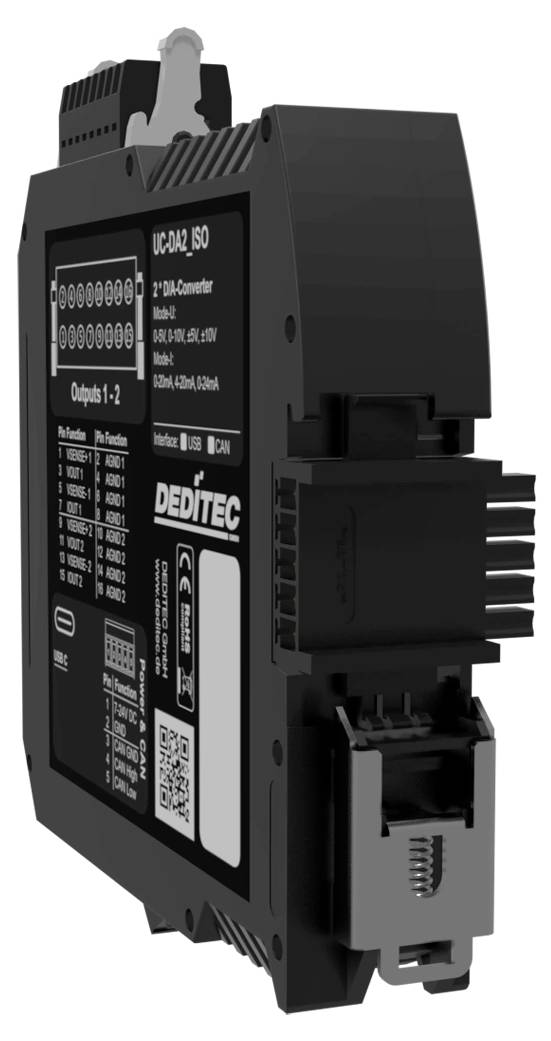

Een zwarte industriële elektronische module met gelabelde poorten en connectoren, weergegeven in drie-kwartaanzicht op een witte achtergrond.

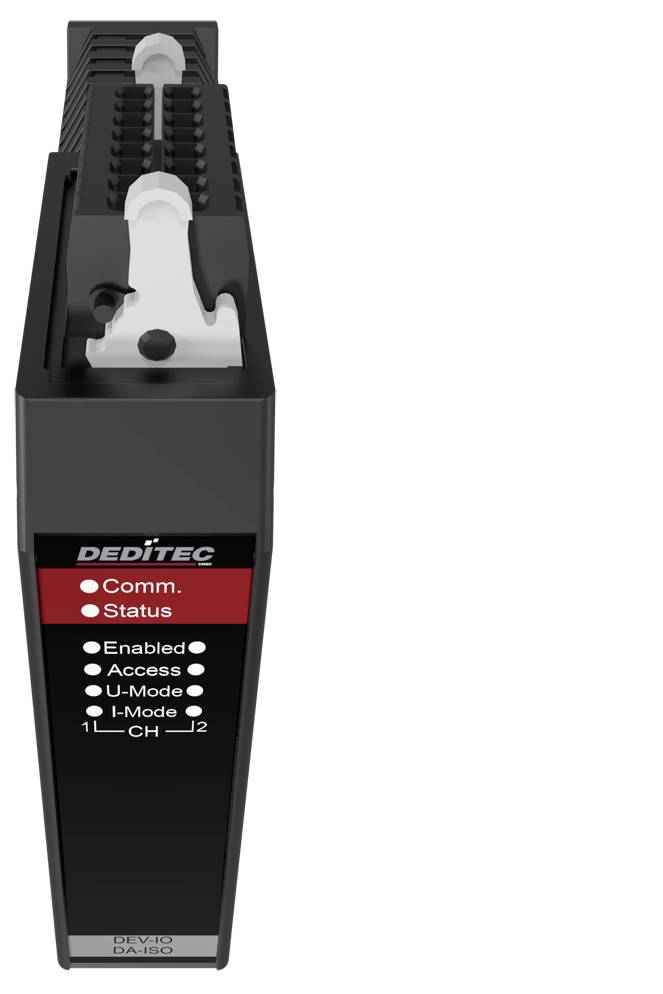

Zwarte DEDIC-eenheid met rode en zwarte front-panel-LED's en labels voor Comm., Status, Enabled, Access, U-Mode, I-Mode, en CH U2.
1/3
Datasheet (PDF)
Fabrikantnummer:
Artikelnummer:
Leverbaar do. 5 nov.
Aantal
Totaal (€ 585,95 / Stuk)
€ 585,95
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

UC-CAN 16-bits D/A-converter - 2-kanaals CAN-bus-module met galvanische scheiding - met USB-configuratie-interface

  • CAN D/A omvormer voor analoge instelwaardectie via CAN-bus
  • 2 D/A-kanalen met elk 16-bits resolutie
  • SPANNINGSUITGANGEN: 0–5 V, 0–10 V / 0..10V, ±5 V, ±10 V.
  • Stroomuitgangen: 0–20 mA, 4–20 mA, 0–24 mA
  • Galvanische scheiding van de D/A-kanalen onderling tot max. 1000 V AC
  • Galvanische scheiding voor de voedingsspanning tot max. 500 V AC
  • CAN 2.0A / CAN 2.0B met bitsnelheden van 10 kbps tot 1 Mbit/s.
  • Open CAN-protocol en auto-TX/RX-modus
  • USB-C-interface voor inbedrijfstelling en parametrisering
  • Omzettingstijd van de D/A-omzetter: 10–12 µs
  • Voedingsspanning: + 12 V tot + 24 V DC
  • Montage op DIN-rail 35 x 7,5 mm
  • Twee analoge D/A-uitgangen voor nauwkeurige spannings- en stroomsignalen via CAN-bus
  • 16-bits resolutie voor nauwkeurig getrapte instelwaarden
  • Uitgangsbereiken voor gangbare industriële en standaardsignalen zoals 0–10 V en 4–20 mA
  • Relatieve nauwkeurigheid: Min. -16 LSB / max. +16 LSB
  • Temperatuurafwijking van de volledige schaal: ±1 ppm / °C.
  • Omzettingstijd: 10–12 µs voor snelle D/A-uitvoer in besturings- en regeltoepassingen
  • CAN-interface via 9-polige D-sub-bus
  • Ondersteuning van CAN 2.0A en CAN 2.0B
  • Galvanisch gescheiden CAN-interface tot 500 V.
  • Open CAN-protocol voor integratie met bestaande CAN-bus-architecturen
  • Auto-TX/RX-modus voor automatische verwerking van CAN-pakketten
  • USB-C-interface met USB 2.0 / USB 1.1 interface tot 480 Mbit/s.

Technische specificaties

  • Bevestiging: DIN-rail TS 35 x 7,5 mm
  • Aansluiting: 16-polige WAGO-veerlijst (beschermd tegen verkeerd aansluiten)
  • CAN-protocol: Open CAN-protocol, auto-TX/RX-modus
  • Veiligheid: Fail-safe-modus bij communicatieverlies
Soortnaam

Level converter

Interfaces

CAN Bus

USB

Type

UC-CAN-U-DA2-16ISO

Voedingsspanning

7 V/DC

24 V/DC

Max. bedrijfstemperatuur

50 °C

Min. bedrijfstemperatuur

10 °C

Voedingsspanning

7 V TOT 24 V DC

Bedrijfstemperatuurbereik

10 tot 50 °C

Aantal I/O's

2

Aantal ingangen

0 x

Aantal uitgangen

2 x

Afm.

(b x h) 22.5 mm x 120 mm

Stroomverbruik (max.)

130 mA

Hoogte

120 mm

Breedte

22.5 mm

Fabrikantnr.

UC-CAN-U-DA2-16ISO

Uitvoering

2-kanaals CAN-bus D/A-omvormer module (16-bits) met USB-C-configuratie-interface en galvanische scheiding

Uitgangen

2 x analoge uitgangen (galvanisch gescheiden, 16-bits resolutie)

Interfaces

CAN-bus (5-polig Phoenix-contact)
USB (USB-C voor configuratie)

Stroomverbruik

130 mA

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Level converter CAN Bus, USB Aantal ingangen: 0 x Aantal uitgangen: 2 x Aa

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Level converter CAN Bus, USB Aantal ingangen: 0 x Aantal uitgangen: 2 x Aa

Omschrijving

De UC-CAN 16-bits D/A-omvormer is een 2-kanaals CAN-bus-module voor de nauwkeurige uitvoer van analoge instelwaarden in industrie-, automatiserings-, meet- en regeltechniek. Als CAN-D/A-omvormer zet de module CAN-communicatie om in analoge spannings- of stroomsignalen en levert deze twee galvanisch gescheiden D/A-uitgangen met 16-bits resolutie. Ondersteund worden 0–5 V, 0–10 V, ±5 V en ±10 V en 0–20 mA, 4–20 mA en 0–24 mA. De omzettingstijd van 10–12 µs maakt tijdkritische besturings- en regeltaken mogelijk, bijvoorbeeld voor actuatoren, kleppen, frequentieomvormers, testbanken en gedistribueerde CAN-systemen.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

  • I-mode
  • U-mode
  • M2M-functionaliteit
  • Automatische CAN-RX/TX-modus
  • RAW CAN
  • J1939 protocol
  • Gratis configuratie- en testsoftware
  • USB-configuratie-interface
  • Voedingsspanning: +7 V tot +24 V DC
  • Insteekbare veerlijsten met vergrendelingsmechanisme
  • Montage op DIN-rail 35 mm x 7,5 mm
  • Bedrijfstemperatuur: +10 °C tot +50 °C (uitgebreid temperatuurbereik op aanvraag)
  • Geschikt voor typische industriële binnen- en schakelkastomgevingen

Omvang van de levering

  • USB-kabel A-stekker naar C-stekker
  • 5-polige connector
  • 2x 16-polige connector
  • Bedieningsgereedschap voor WAGO-connector
  • DIN-rail verbinder

Systeemeisen

  • Windows, Linux
