Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O-module CANopen Aantal ingangen: 2 x Aantal uitgangen: 0 x Aantal I
Datasheet (PDF)
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 665,29 / Stuk)
€ 665,29
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
CANopen AD-meetwaarden galvanisch gescheiden registreren * 2 A/D-kanalen - 16-bits resolutie
- CANopen-profielen volgens CiA-specificatie CiA 301, CiA 305 en CiA 401
- CAN 2.0A OF CAN 2.0B
- Galvanisch gescheiden tot 500 V.
- Configureerbaar via codeerschakelaar
- 1 Mbit/s, 800 kbps, 500 kbps, 250 kbps, 125 kbps, 100 kbps, 50 kbps, 20 kbps, 10 kbps, Autobaud
- Uitvoering: single ended
- 16-bits resolutie van elk kanaal
- SPANNINGSBEREIKEN: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V.
- Stroombereik: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanische scheiding kanaal naar kanaal: Max. 1 kV AC
- Galvanische scheiding voor de voedingsspanning: Max. 500 V.
- Omzettingssnelheid A/D-omvormer: 4 µs
Technische specificaties
- DIN-railmontage (draagrail 35 mm x 7,5 mm)
- Soortnaam
I/O-module
- Interfaces
CANopen
- Type
UC-CANOPEN-AD2-16ISO
- Voedingsspanning
7 V/DC
24 V/DC
- Max. bedrijfstemperatuur
50 °C
- Min. bedrijfstemperatuur
10 °C
- Voedingsspanning
7 tot 24 V/DC
- Bedrijfstemperatuurbereik
10 tot 50 °C
- Aantal I/O's
2
- Aantal ingangen
2 x
- Aantal uitgangen
0 x
- Afm.
(b x h) 22.5 mm x 120 mm
- Stroomverbruik (max.)
130 mA
- Hoogte
120 mm
- Breedte
22.5 mm
- Fabrikantnr.
UC-CANOPEN-AD2-16ISO
- Uitvoering
Analoge ingangsmodule voor DIN-railmontage met galvanische scheiding
- Ingangen
2 analoge ingangen (spanning/stroom)
- Interfaces
CAN-bus (galvanisch gescheiden via optokoppeling)
in-Rail-busverbinder
- Stroomverbruik
130 mA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3796643 Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O-module CANopen Aantal ingangen: 2 x Aantal uitgangen: 0 x Aantal I
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3796643 Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O-module CANopen Aantal ingangen: 2 x Aantal uitgangen: 0 x Aantal I
Omschrijving

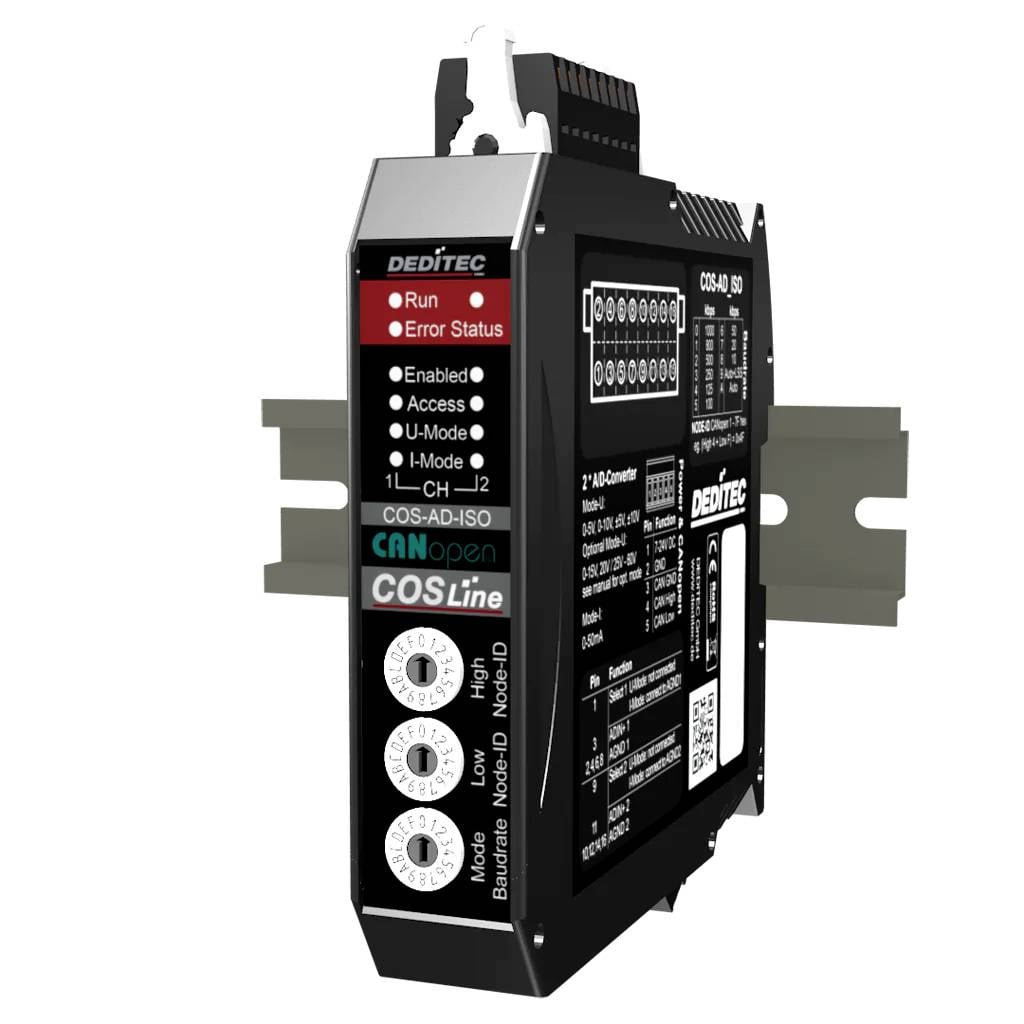

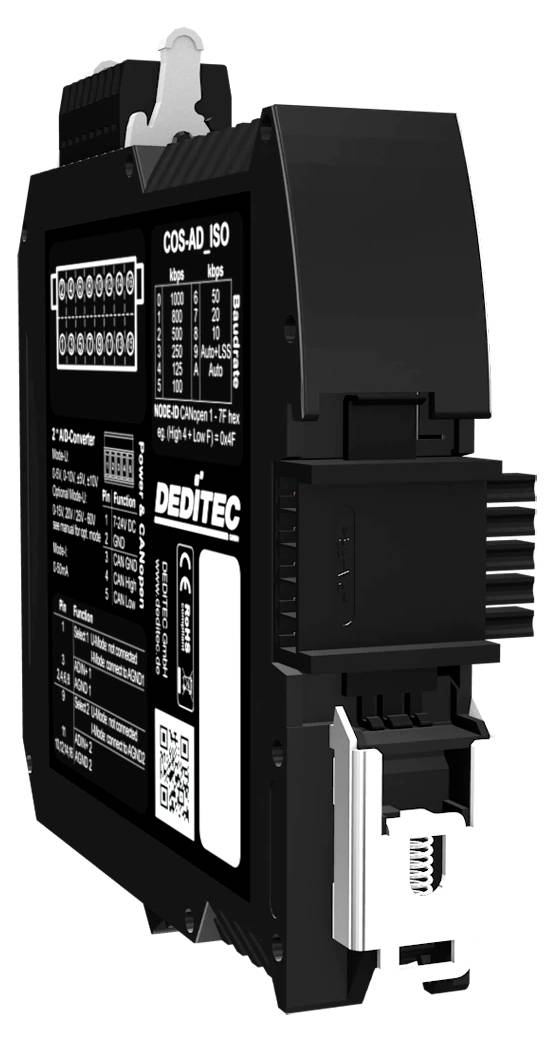

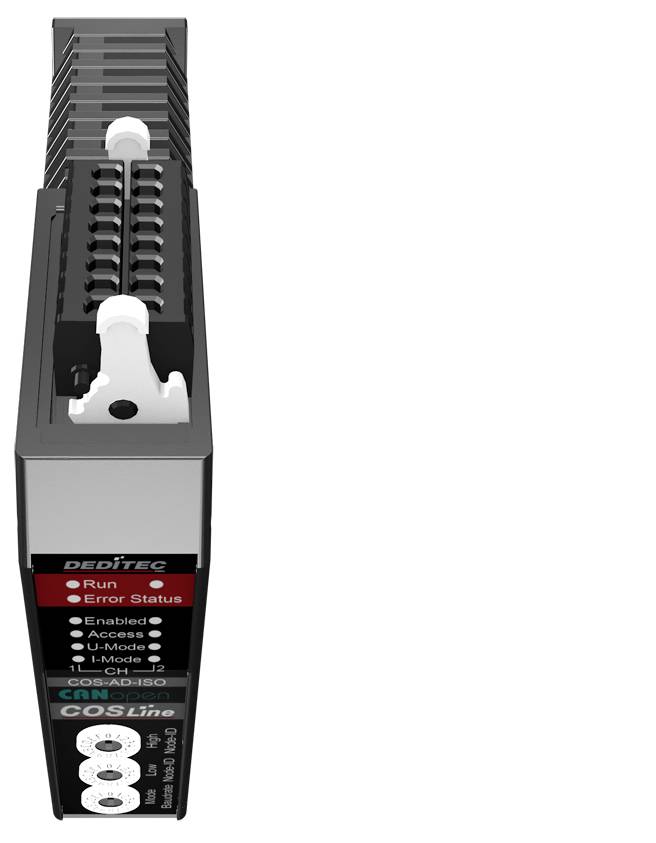

De UC-CANopen-AD2-16ISO-module registreert nauwkeurige AD-meetwaarden via twee 16-bits kanalen en kan deze dankzij galvanische scheiding veilig en storingsarm galvanisch gescheiden registreren. Integratie in CANopen-netwerken volgens de CIA-norm maakt een betrouwbare integratie in industriële systemen mogelijk. Typische toepassingsgebieden zijn de detectie van analoge sensorsignalen en de bewaking van proceswaarden in automatiseringsinstallaties.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Ontworpen voor industriële toepassingen in de schakelkast en in decentrale automatiseringsstructuren
- Voedingsspanning: +7 V tot +24 V DC
- Insteekbare veerlijsten met vergrendelingsmechanisme
- Montage op DIN-rail 35 mm x 7,5 mm
- Bedrijfstemperatuur: +10 °C tot +50 °C (uitgebreid temperatuurbereik op aanvraag)
- Geschikt voor typische industriële binnen- en schakelkastomgevingen
- Toepassingsgebieden: Machinebouw, automatische installatie, testbanken, schakelkast, gebouwautomatisering en industriële netwerkbesturing
Omvang van de levering
- 5-polige connector
- 2x 16-polige connector
- Bedieningsgereedschap voor WAGO-connector
- DIN-rail verbinder
Systeemeisen
- Windows, Linux
