Name: Deditec UC-USB-AD16-16 UC-USB-AD16-16 USB-module USB Aantal ingangen: 16 x Aantal uitgangen: 0 x Aantal I/O's: 16 24 V/D
Brand: Deditec
SKU: 3796625
Availability: BackOrder

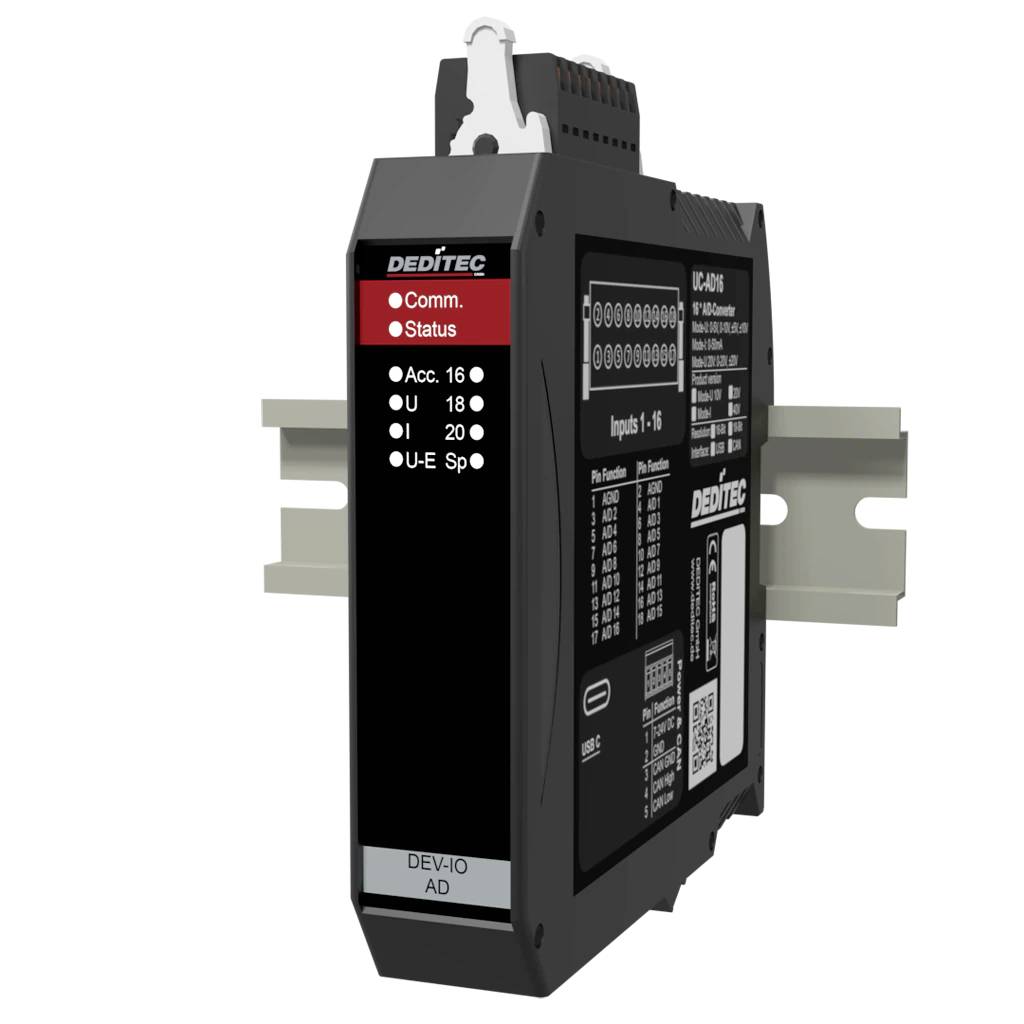

Zwarte DEDITEC DIN-rail industriële module met status-LED's en label 'DEV-IO AD', weergegeven in een zijkant met aansluitklemmen.

Zwarte industriële elektronische module met connectoren, gelabeld 'UC-AD16' en 'DEDTIC', weergegeven in een gehoekte productweergave op een witte achtergrond.

Zwarte DEDITEC industriële module met voorzijde statuslampjes gelabeld Comm., Status, Acc. 16, U 18, I 20, en U-E Sp, rechtop op een witte achtergrond weergegeven.

1/3

Datasheet (PDF)

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 9 nov.

Aantal

Stuk(s)

Totaal (€ 585,00 / Stuk)

€ 585,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

USB-meetbox – meetmodule 16-bits A/D – 16 kanalen (u-modus)

USB 2.0-interface tot 480 Mbit/s
Snelle ingebruikname door plug-and-play-integratie
Aansturing: API voor Windows en Linux (DELIB-driverbibliotheek), Command Line interface
Uitvoering: single ended
16-bits resolutie van elk kanaal
SPANNINGSBEREIKEN: 0-5 V, 0-10 V, ±5 V, ±10 V.
Galvanische scheiding voor de voedingsspanning: Max. 500 V.
Omzettingssnelheid A/D-omvormer: 4 µs

Technische specificaties

A/D-omzettingstijd: 4 µs per kanaal
Montage: DIN-rail (35 mm x 7,5 mm)

Soortnaam: USB-module

Interfaces: USB

Type: UC-USB-AD16-16

Voedingsspanning: 24 V/DC
7 V/DC

Max. bedrijfstemperatuur: 50 °C

Min. bedrijfstemperatuur: 10 °C

Voedingsspanning: 7 tot 24 V/DC

Bedrijfstemperatuurbereik: 10 tot 50 °C

Aantal I/O's: 16

Aantal ingangen: 16 x

Aantal uitgangen: 0 x

Afm.: (b x h) 22.5 mm x 120 mm

Stroomverbruik (max.): 130 mA

Hoogte: 120 mm

Breedte: 22.5 mm

Fabrikantnr.: UC-USB-AD16-16

Uitvoering: USB-A/D-meetbox in compacte DIN-railbehuizing

Ingangen: 16 analoge ingangen (single-ended, 16-bits resolutie, galvanisch gescheiden tot max. 500 V)

Interfaces: USB-C (compatibel met USB 2.0 / 1.1, overdrachtssnelheid tot 480 Mbit/s)

Stroomverbruik: 60 mA

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3796625 Deditec UC-USB-AD16-16 UC-USB-AD16-16 USB-module USB Aantal ingangen: 16 x Aantal uitgangen: 0 x Aantal I/O's: 16 24 V/D

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3796625 Deditec UC-USB-AD16-16 UC-USB-AD16-16 USB-module USB Aantal ingangen: 16 x Aantal uitgangen: 0 x Aantal I/O's: 16 24 V/D

Omschrijving

De USB-meetbox/USB-meetmodule UC-USB AD16-16 biedt 16 analoge ingangen met 16-bits resolutie, galvanische scheiding tot 500 V en flexibele spannings-/stroombereiken. ideaal voor nauwkeurige meettaken voor de industrie. Typische toepassingen: Temperatuur- en drukbewaking of signaalregistratie in testbanken. Plug-and-play via USB-C vergemakkelijkt de integratie.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

A/D-filter
Configureerbare event-besturing
M2M-functionaliteit
Montage op DIN-rail 35 mm x 7,5 mm
Bedrijfstemperatuur: +10 °C tot +50 °C (uitgebreid temperatuurbereik op aanvraag)
Geschikt voor typische industriële binnen- en schakelkastomgevingen
Gratis configuratie- en testsoftware

Omvang van de levering

USB-kabel A-stekker naar C-stekker
5-polige connector
2x 16-polige connector
Bedieningsgereedschap voor WAGO-connector
DIN-rail verbinder

Systeemeisen

Windows, Linux
